干式试验变压器规范操作测试步骤

干式试验变压器规范操作测试步骤

干式试验变压器在高压测试试验中作用明显，是广大测试人员运用较为频繁的仪器设备之一，下面我们来简单了解一下干式试验变压器的规范测试步骤，帮助大家提高试验测试效率。

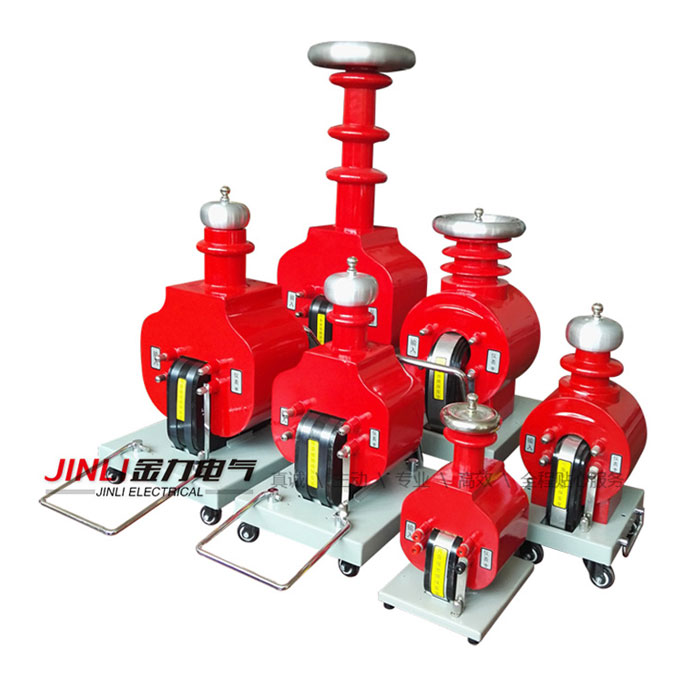

一、干式试验变压器的单台使用

1、试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，否则将危及人身与设备的AQ。

2、操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。

3、按接线图接线。

4、准备工作和AQ措施就绪，空试一次设备。

5、接上被试品。

6、合上电源，控制箱(台)电源指示灯亮。

7、按下合闸按钮，合闸指示灯亮。

8、顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。

9、持续规定耐压时间并注视电流表及被试品。

10、耐压时间到，注视kV表并迅速将调压器回零。

11、用放电棒经电阻放电，然后直接接地放电。

12、高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。

二、干式试验变压器的多台串激

1、概述

多台干式试验变压器串激组合成系列试验装置，由于分散组合都能方便使用，可适合现场多种需要。单个元件重量轻，运输和移动都很方便，使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。

2、工作原理

串激系列高电压试验装置，除zui高电压的一级试验变压器外，都在高压绕组中串绕激磁绕组，该绕组和后一级试验变压器初级绕组参数相同。

由控制箱(台)供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地，首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源，此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理，可叠加第III级。

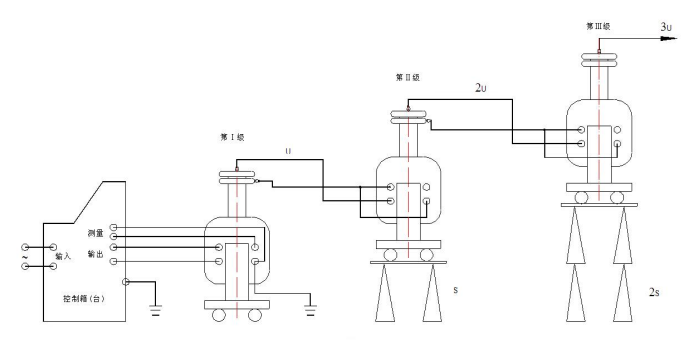

3、组装接线

4、串级组合方式

4.1当两台试验变压器作串级联接时，第I台与第II台试验变压器容量之比为2：1，总容量为第I台容量，总电压为两单台zui高输出电压之和，电流为容量与总电压之比。例：5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ，总输出电压为100 kV，输出电流为50mA。

4.2当三台试验变压器作串级联接时，则三台容量之比为3:2:1，总容量同样为第I台容量，总电压为三台输出电压之和。

注：无论两级串、三级串，输出电流严禁超出zui后一级额定电流。

三、特别说明

本公司可提供外附整流装置。在现场可方便获得直流高压试验电源。

试验变压器高压尾和测量线圈尾端在内部联接，使用时第I级高压尾连同外壳必须良好接地，第II级和第III级连同外壳必须固定电位，因此第II级和第III级外壳电位是U和2U，必须置放在绝缘支架上，并与人保持足够AQ距离。

在串级高压试验时，应特别注意检查II级、III级的接线正确性，接反会造成输出电压为零，可用分压器直接监测高压输出。还应检查绝缘支架的电气强度是否满足电压要求。
