测量局部放电的目的及原因

测量局部放电的目的及原因

　　1、目的验证变压器电场强度设计、结构、制造、浇注工艺水平是否正常，检查变压器在长期工作电压下能否正常运行。

　　对于任何一种绝缘结构，包括变压器的绝缘结构，内部都难免存在气泡（气隙）和杂质。在相同的电场下，介电常数小的气泡会承受更高的电场强度。因此，理论上，当外加电压达到一定值时，这些部分往往会先放电，这就是局部放电。

　　注：局部放电测量应在所有绝缘测试完成后进行。改变变压器在长期运行中，其内部绝缘的一些薄弱部位在高场强的作用下会发生局部放电。短期放电虽小，但长期存在会影响局部放电配件的绝缘材料性能。下降，终导致 产品绝缘系统击穿。

　　确定变压器在一定规定电压下的局部放电容量，确定变压器局部放电的起始电压和熄灭电压，对于评价干式变压器产品的设计结构和制造质量非常重要。在浇注式干式变压器产品中，由于绝缘材料为实心结构，局部放电的大小对产品的使用寿命有非常直接的影响。因此，将干式变压器产品的局部放电控制在较小的水平是制造商和制造商的责任。用户的普遍共识。

　　2、局部放电的原因：

　　使用的绝缘材料有局部缺陷；气泡、水分或各种杂质混入绝缘结构；绝缘结构中存在一些不良的电气连接；绝缘结构个别区域的电场强度过高。

　　3、局部放电测试设备

　　无局部放电耐压试验装置

　　工频无局部放电试验装置

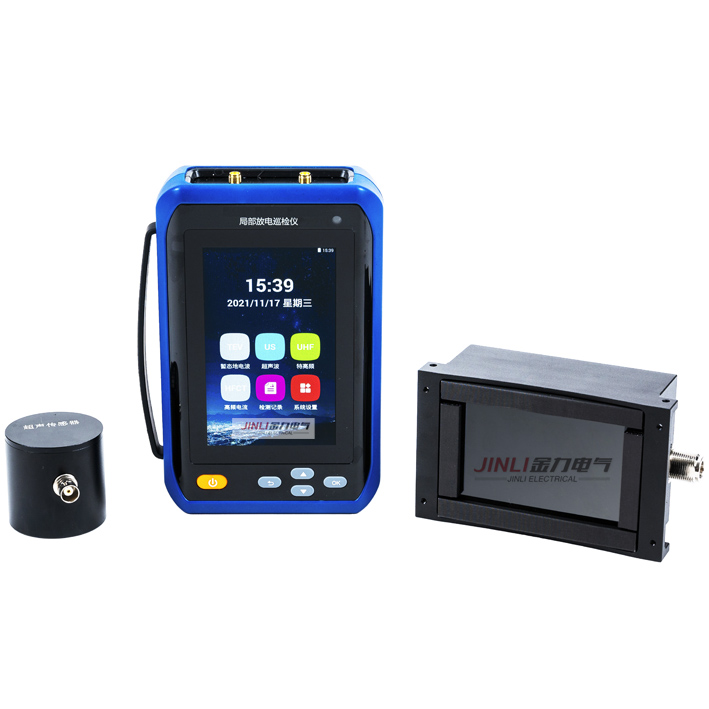

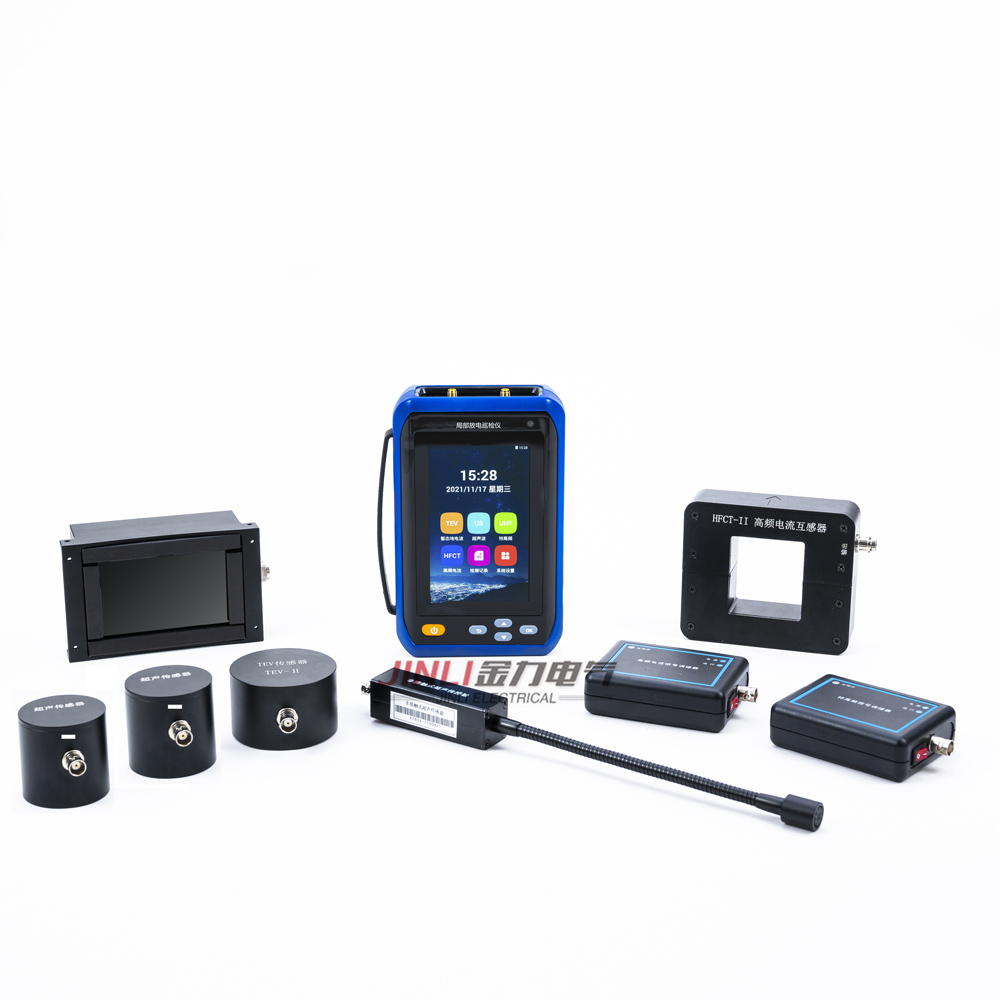

　　手持式局部放电检测器

　　4、局部放电试验中的干扰及预防措施

　　（1）高压试验电路中的电晕放电，预防措施：使用足够直径的高压线。线材车削或突出的尖锐部分加金属球或双环屏蔽；在句子上使用开窗功能避免电晕放电波形

　　（2）电源侧干扰、预防措施使用隔离变压器和低通滤波器；减少接地回路的长度，以确保良好的接地。

　　（3）高压电气连接中的放电，预防措施确保高压连接处无接触不良，并确保测试区域无浮动电位金属物体。

    （4）空间电磁干扰、防范措施采取屏蔽措施，如建设屏蔽实验室；空间固定干扰的窗口滤波使用电桥平衡电路
