JL1007－100KVA／300KV工频试验变压器技术方案

JL1007－100KVA／300KV工频试验变压器技术方案

1、使用环境条件：

1．1 环境温度：－25℃～＋45℃；

1．2 相对湿度：不大于90%；

1．3 海拔高度：3500米以下；

1．4 日照强度：0.1W/cm2；

1．5 抗震强度：水平：0.2g 垂直：0.1g；

1．6zui大日温差：小于25℃；

1．7 无严重影响变压器绝缘及爆炸性介质；

1．8 在额定值时允许运行60S；

1．9温升不超过55℃。

2、采用标准：

DL/T848.2—2004《工频高压试验装置》

GB 1094 电力变压器

JB/T 9641 试验变压器

GB/T 311.1 高压输变电设备的绝缘与配合

GB/T 16927 高电压试验技术

GB 4208 外壳防护等级

GB/T 15164 油浸式电力变压器负载导则

GB 763 交流高压电器在长期工作时的发热

GB 2900 电工名词术语

GB 5273 变压器、高压电器和套管的接线端子

GB 2536 变压器油

GB 7328 变压器和电抗器的声级测定

GB 7449 电力变压器和电抗器的雷电冲击试验和操作冲击试验导则

GB 156 包装贮运标志

GB 5027 电力设备典型消防规程

GB 10237 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙

GB 4793-1984 电子测量仪器AQ要求

GB/T 50150—2006《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

3. 变压器成套装置及技术指标

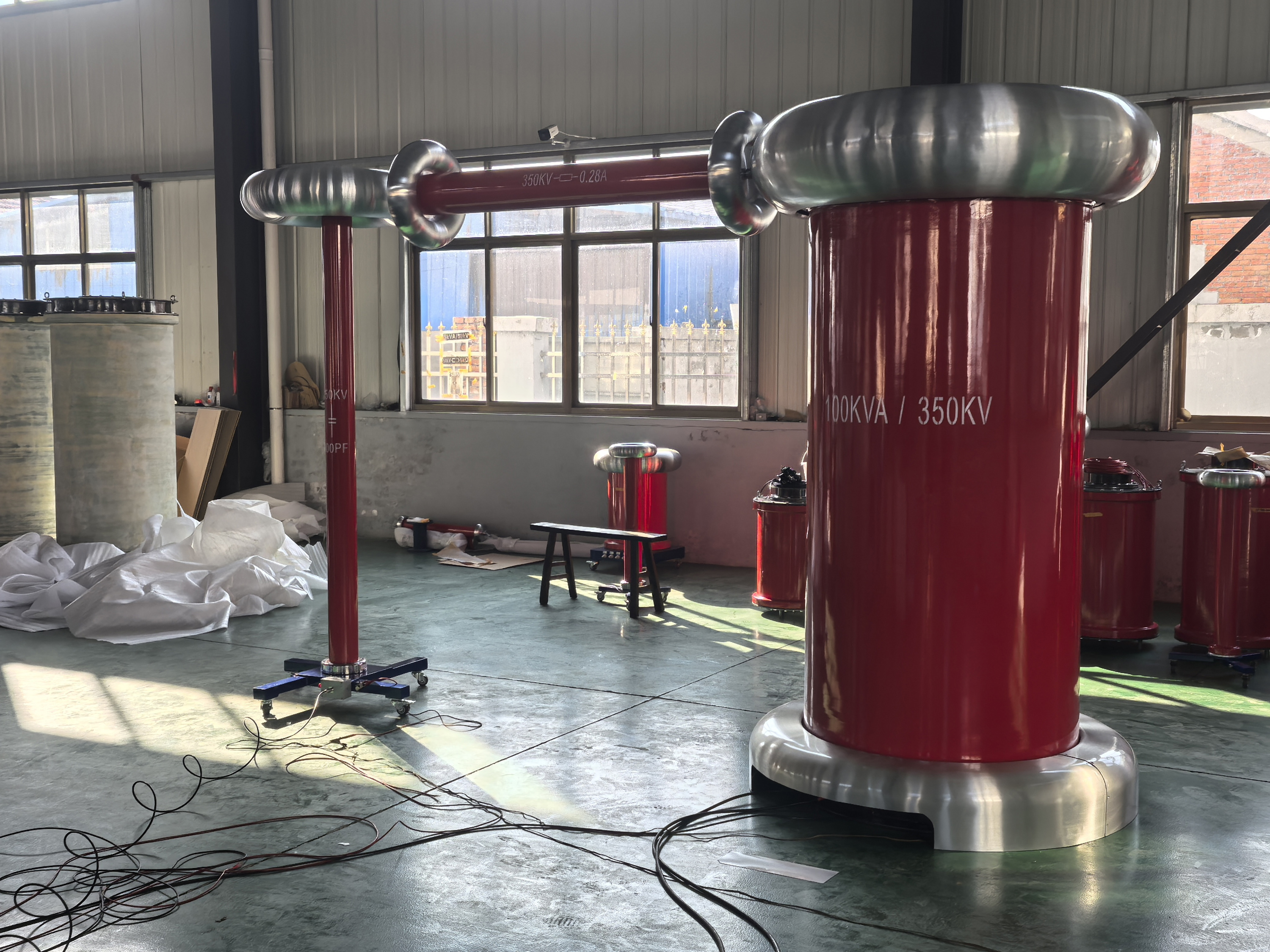

3.1．JL1007－100KVA／300KV工频试验变压器

型号： JL1007-100KVA/300KV

结构型式：环氧玻璃外壳

相数：单相

频率： 50Hz

额定容量：100kVA

额定输入电压：0.4kV

额定输入电流：250A

额定输出电压：AC: 300kV

额定输出电流  AC: 0.3A

输出波形畸变率：≤1％

运行时间：≤60S

冷却方式：油浸自冷

温升:＜45K

阻抗电压: ＜8%

空载电流: ＜6%

3.2. TEDGC调压器（含控制台）

相数：单相

频率：50Hz

额定容量：100kVA

额定输入电压：0.38kV

额定输入电流：263A

额定输出电压：0～0.43kV

额定输出电流：232A

波形畸变率：＜1%

起始电压：≤1％

运行时间：1.1倍额定电压运行1分钟.

工频耐压控制台升压速度每秒为3KV~5KV。

设有耐压计时器，耐压时间可根据试验需要自行设定耐压时间

设有调压器上、下限位保护。

设有紧急按钮、警铃、门联锁

开关分、合功能，电压升、降功能，开关柜分合闸闭锁功能。

相对应的各类指示灯

电压可调精度为±1%，

电压不稳定度小于1%

控制台表数显显示，具有试验电压、试验电流指示；过压保护、过流保护、试验计时设定，铃声警示功能

4、性能偏差

4．1 空载损耗P0不大于+15%；

4．2 负载损耗PK不大于+10%；

4．3 空载电流I0不大于+13%；

4．4 阻抗电压UK不大于+15%；

4．5 电压比差D不大于+1%。

5、设备具体配置

    试验装置由高压试验变压器、电阻、电容及电源控制台构成。

5．1 绕组设计：

5．1 高压绕组采用了QZ-2/180漆包铜圆线，它的耐温为180℃，绝缘等级为H级，它的绕制方法采用了分段塔式结构，层间电压低，远低于普通层式绕组层间电压。层间承受的电压越低，变压器的电气性能越好，由高电压引起的局部放电值也越低，从而减少了由局部放电引起的绝缘材料的寿命损失，增加了变压器的使用寿命。

5．2低压绕组采用了ZBT纱包铜扁线，它的耐温为150℃，绝缘等级为F级，它绕制在铁芯元柱上，次级高压绕组套在低压绕组的外侧，这种同轴布置减少绕组间的耦合损耗，大大的利用了内部空间。

5．3 仪表绕组也采用了QZ-2/180漆包铜圆线，它绕制在低压绕组上与高压绕组隔开，减少了高电压对仪表绕组的干扰，从而保证了测量精度。

5．2高压套管设计：

5．2．1 高压输出采用了尼龙套管，它具有耐压高，抗震能力强，同时便于加工的特点，套管内部高压区绝缘采用了聚酰亚胺薄膜缠绕在高压棒上并实施对尼龙套管真空浇铸，增加了尼龙套管的绝缘强度。
