直流电阻测试仪的不同测量方法

直流电阻测试仪的不同测量方法

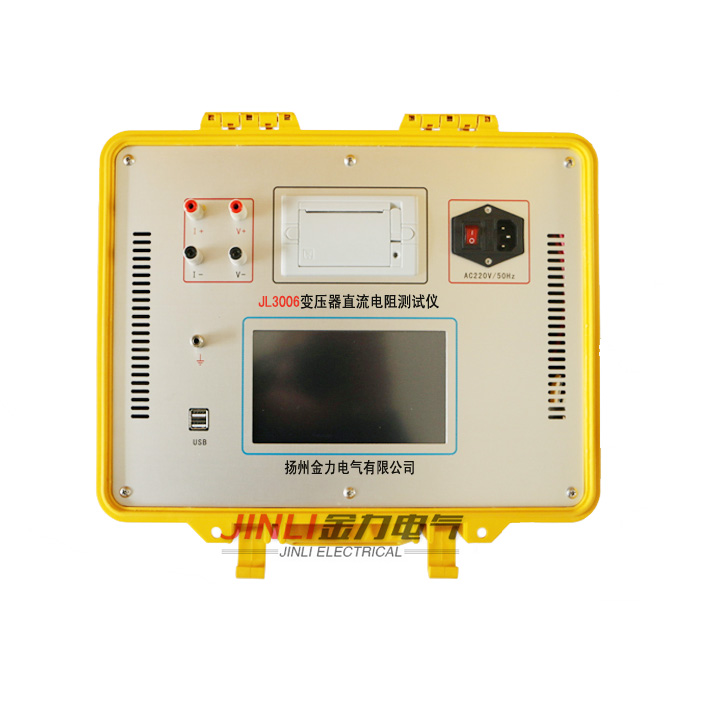

  直流电阻测试仪一般是检测变压器、电动机等绕组的直流电阻，由于此类设备电路中同时存在感抗和（或）容抗，如果通入大电流测试是不可能的，除自身有很大容量的测试装置（如蓄电池组等）。直流电阻测试仪是用于电力系统中，用于对变压器或者是感性负载的直流电阻测量，检查在闭环回路中，引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况，直流电阻试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。目前便携式直流电阻测试仪的测量方法有电桥法、电压降法和三相绕组测量法三种：

  1、三相绕组同时加压法：即在变压器的三相绕组同时加电压，同时测量每相的直流电阻。三相绕组同时加电压时，在每相绕组中通入的电流从零开始增加，由右手螺旋定则可知，三相电流在每个铁心柱中产生的磁通方向不同，它们的作用相互抵消，结果是使铁心中的合成磁通近似为零。

  2、电压降法：其原理是在被测电阻中通以直流电流，测量该电阻上的电压降，根据欧姆定律即可算出被测电阻值。其精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。其具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

  3、电桥法：用电桥法测量时，常采用单臂电桥和双臂电桥等专门测量直流电阻的仪器。被测电阻10欧姆以上时，采用单臂电桥；被测电阻10欧姆及以下时，采用双臂电桥。用电桥测量变压器绕组电阻时，由于绕组的电感较大，同样需等充电电流稳定后再合上检流计开关；测取读数后拉开电源开关前，先断开检流计，防止由于拉电源瞬间的反电动势将桥臂电阻间的绝缘击穿和桥臂电阻对地等部位击穿。
