互感器特性综合测试仪PC机操作软件使用说明

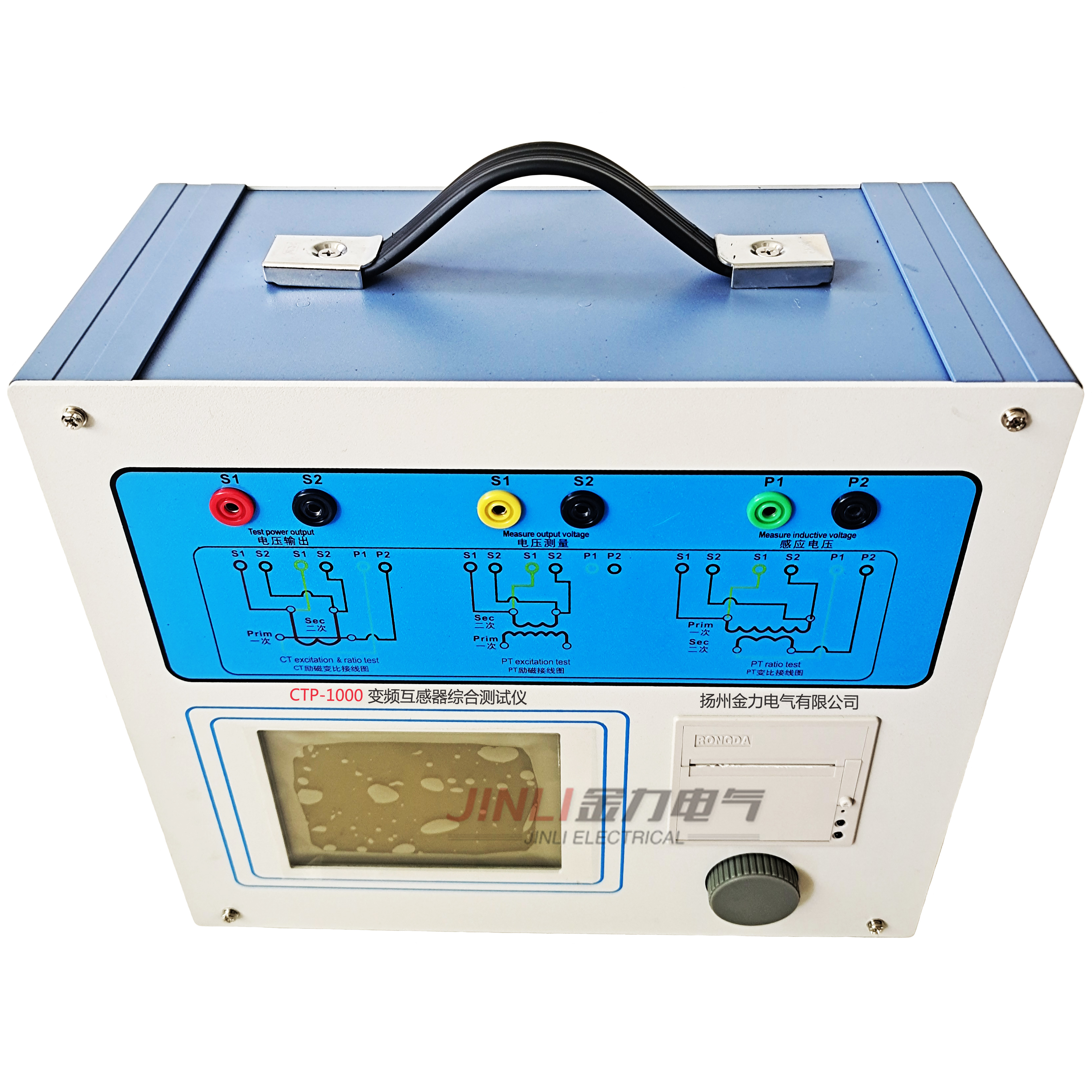

变频互感器综合测试仪PC操作软件使用说明

7.1.将自动变压器特性综合测试仪光盘放入电脑光驱，将“软件”解压到c盘根目录，打开Execute文件夹，选择“Dqsy”文件，这就是变压器测试软件(图21)。

7.2.首先打开自动变压器特性综合测试仪的电源，用USB通讯线连接电脑和测试仪。当PC连接到测试仪时，计算机会提示安装驱动程序，该驱动程序位于软件安装目录下的驱动程序目录中。

7.3.安装完毕后，在自动变压器特性综合测试仪的主菜单下，将光标移到PC机上进行通讯，按下按钮，液晶屏上显示“通讯开始”。

7.4.打开“Dqsy”软件(以ct为例)，选择“CT”。可以根据需要选择伏安特性测试、误差曲线、变比极性测试等选项。

7.5.检查伏安测试结果，选择“打开”并选择对象，伏安特性测试曲线和数据如图22所示。

选择“打印”以报告的形式显示结果，方便打印。点击“保存”并选择目录后，您可以

将测试结果以网页的形式保存在电脑中，以备日后查询(可以用IE浏览器查看)。

7.6.检查误差曲线并选择“误差曲线”。进入菜单后，根据ct参数选择额定电流和误差曲线。

以及类型和次级阻抗。图23显示了误差曲线和数据。点击打印伏安特性和误差曲线1

与打印相同，如图24所示。

7.7.检查PT伏安特性测试结果。操作请参考7.4和7.5。
