1、 直流高压发生器操作前预备

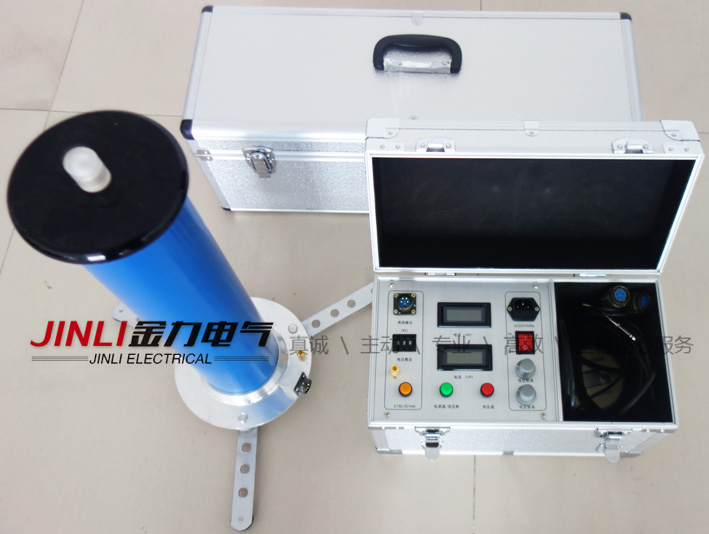

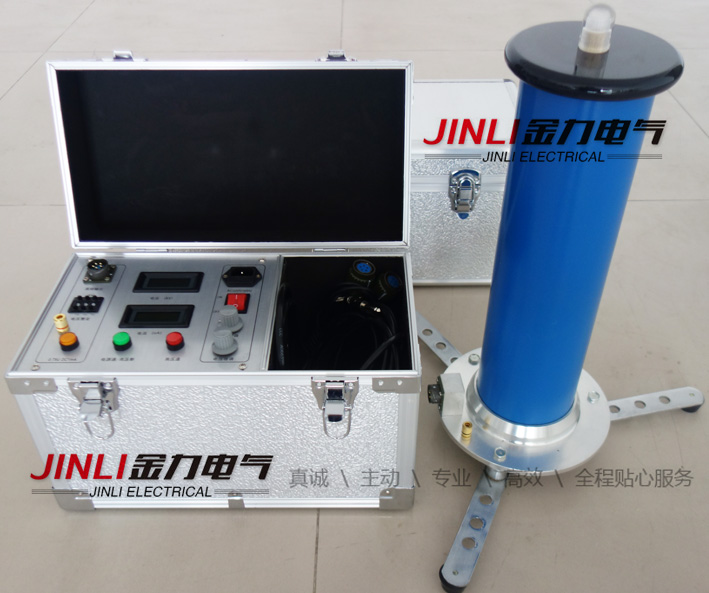

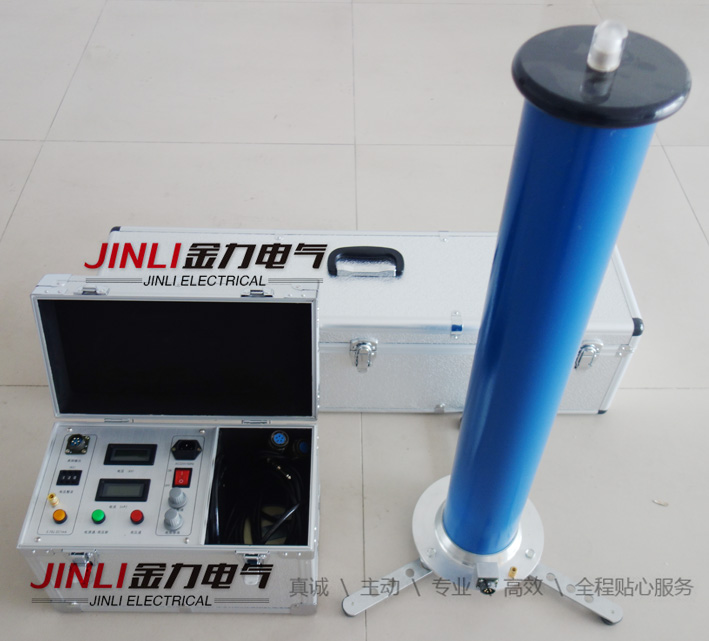

将控制箱的信号输出电缆插座13和丈量输入插座14与倍压设备电缆插座用 电缆连接好，运用前查看其完好性，联接电缆不该有短路和断路；倍压筒应无凝露表象；用2.5mm2以上的铜线将控制箱接地与倍压设备接地端连接起来并牢靠接地。
2、水阻的装置阐明
1）在每次实验前将水阻有气孔一端拧开，将水加至吞没导电杆2/3以上，有气孔的一端朝上。
2）实验完毕后将水倒掉，待下次实验前从头灌入。
3、直流高压发生器电压整定值校准
1）插上电源线，翻开控制箱电源开关2 ，电压显现表8及电流显现表7 ,以及0.75倍电压显现表11显现均为零值。
2）将电压整定按扭17顺时针旋究竟,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位，零位指示灯4 亮。
3)轻按“发动”按键15，“电源”指示灯3（赤色）亮。如按“发动”按键15，赤色指示灯不亮,阐明电压粗谐和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,赤色指示灯3亮。
4)顺时针旋转电压粗调旋钮18，当电压挨近所需电压值时，再旋转电压细调旋钮19至所需电压中止，这时电压显现值单位为kV，电流显现值单位为mA。
5）反时针调理电压整定旋钮17，使高压关断，此刻赤色指示灯3灭，“过压”指示灯5 亮。
明此刻仪器按所需求的输出电压整定，即输出抵达所需电压值时主动堵截高压，过电压维护。如整定旋钮不调整，每次电压值只能升到整定电压值。如需电压升到额外值，则有必要将过压整定旋钮顺时针调至大。
4、直流高压发生器测验
（1）在高压输出端子和地接线柱之间接入试品。
（2）翻开电源开关2 ，轻按“发动”按键15，“电源”指示灯3（赤色）亮，缓慢调理电压粗调旋钮18和电压细调旋钮19进行测验。测验时电压显现表8指示实验电压值，单位为kV；0.75倍电压显现表11指示实验电压值的75％，单位位kV；电流显现表7指示实验电流值，单位为mA。
（3）在试品测验过程中按下0.75倍电压显现锁存按键20，则0.75倍电压显现表11显现值确定，保持显现值不方便，这样在做氧化锌避雷器实验时很方便地可作为参阅电压。
（4）在任何时候按下守时开按键10 ，则发动时刻继电器9 ，在计时抵达预设的时刻时，蜂鸣器宣布报警讯响。
（5）在实验过程中，若是负载电流超越仪器额外输出电流的0－10％时，“过流”指示灯6亮，过流维护，避免损坏试品和仪器。
（6） 实验完毕后，反时针调理电压粗调旋钮18和电压细调旋钮19，旋到零位后，电压显现表8缓慢回到零位，“零位”指示灯4亮。当三个显现表显现零值后，轻按中止按键16，此刻赤色指示灯3灭，再关掉电源开关2 。
当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显现表迟迟不能回零，则先按中止按键16，再关机。然后用放电棒将试品放电，再撤除被试品接线。
