智能数显无线高压核相仪原理

来源:扬州金力电气   添加时间:2022-08-10 09:38:08   浏览次数:646

智能数显无线高压核相仪原理

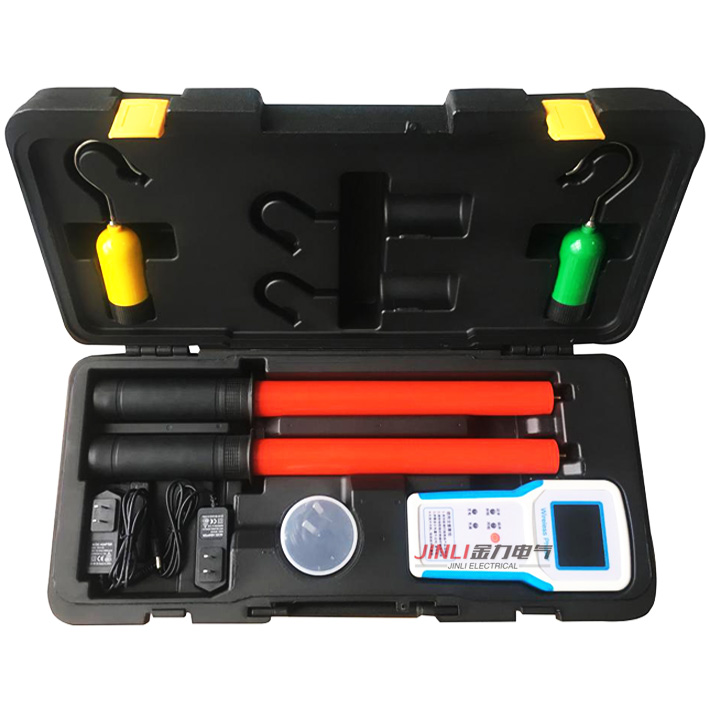

数显无线高压核相仪包括两个在电气上互不相连的组件,装置上装有的电极可与被测导线相连,一只橙色的发射器,其电极的形状为钩形,以便挂到导线上,另外一只黄色的为接收器,其电极的形状为丫形,便于接触导线,这此电极均作为发射与接收信号的天线之用,发射器与接收器的端部均应与绝缘操用杆相接。
发射器具有双重作用并按一定的顺序发挥功能。
第1步,检测被测导线有无电压,它作为一只验电器,对带电的导线将发出间断的声光指示。
第二步
,一旦验电完成(过5—10秒),发射器自动转入相位测量,发射器向接收器始终发射一种相位特性的无线电频率信号,在此情况下,线路同时也做天线使用,持续的灯光显示表明发射器即按此顺序正常工作。
接收器仅有一个目的,即同相测量,同时发射器也在工作,
1)保证导线上有电压;
2)接收从发射器来的无线电频率信号;
3)将测量的相位与接收到的相位特性信号进行实时比较;
4)同相时,接收器会送出一持续的强光和声信号;异相时,接收器送出一弱光信号,它仅表明接收器所接触的那根导线有电压。
发射器和接收器包括一个整体试验系统可以对所有的部件进行试验:电气元件、电池、线路和天线,进行这种试验相当于对实际线路的接触试验。发射器和接收器不设开关按钮,只要仪器与带电线路一接触就立即自动工作,测量电极不与导线接触就立即停止工作
