干式试验变压器控制特点与仪器特点
干式试验变压器高压试验控制器特点:
1.回零保护装置
2.消除残余电压装置
3.高压工作声光报警装置
4.过流保护装置
5.体积小、重量轻、新增安保功能

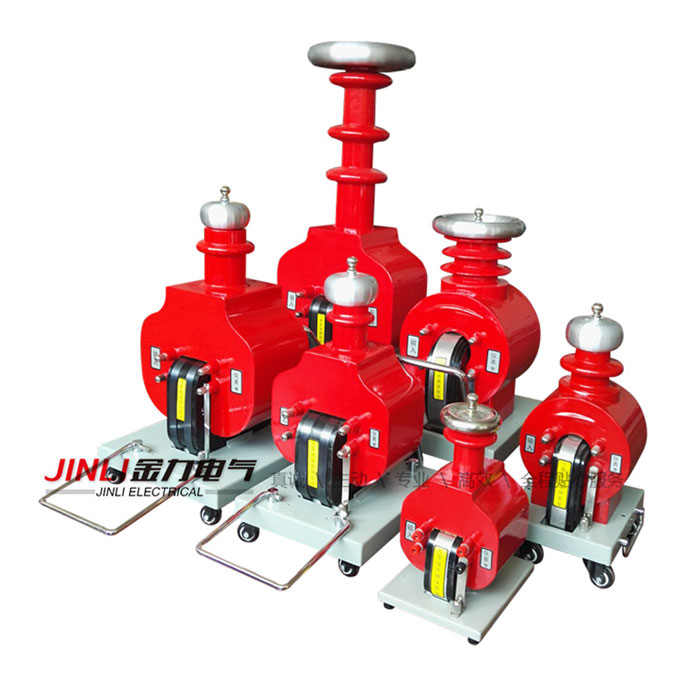

干式试验变压器试验变压器结构特点:
1.绝缘结构布局方面,根据变位器油“距离效应”原理,采用多层次绝缘,变压器的内绝缘分割成多路油道,从而提高绝缘程度,缩小了体积。
2.解决了TDM系列变压器渗漏油问题,由于TDM系列变压器无储油器,所以当气温过高时,油经膨胀从油咀渗漏出来,而该系列产品将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具装硅堆、短路杆和串管杆等功用外,还相当于变压器储油器。
3.变压器高压输出端采用环氧树脂密封,由于环氧树脂在常态下灌注时会产生大量气泡,而使得高压引线部位出现放电现象。1产品则采用金属件固定引线笔均压,从而消除了放电现象。
4.产品油箱,结构紧凑,外观新颖,体积、重量均小于TSB系列产品体积的20%左右。
5.产品铁芯为单框芯式,使用DQ型,0.30mm冷轧向硅钢片叠成,用新的特殊材料予以紧因,取代了传统的穿芯螺杆。线圈为同心圆筒多层塔式结构。
