JL1008系列干式试验变压器单台使用方法

来源:扬州金力电气   添加时间:2023-11-16 08:43:50   浏览次数:432

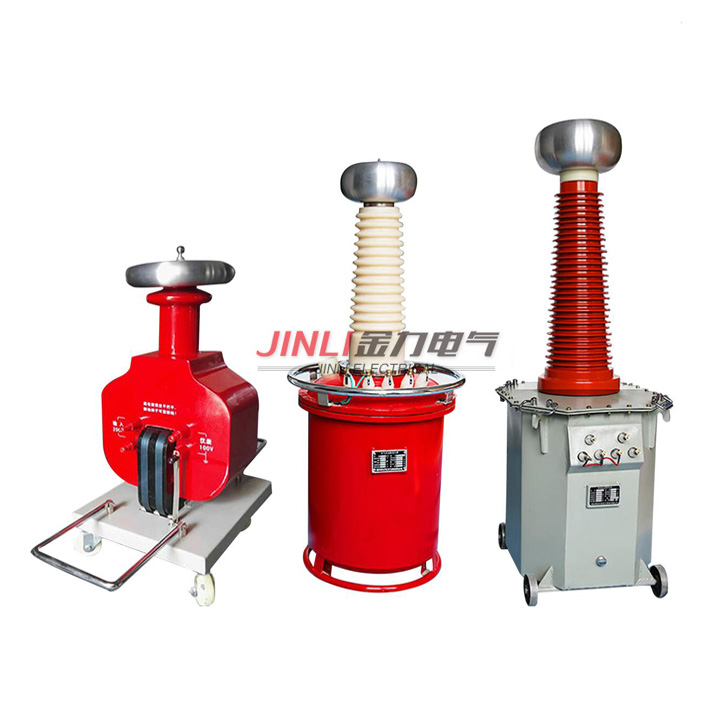

JL1008系列干式试验变压器单台使用方法


JL1008系列干式试验变压器又称升压器,它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。
JL1008系列干式试验变压器单台彻底改变了老式试验变压器笨、大、重的落后状况,且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源,配以控制箱(台)、自动保护微安表、球隙等附属设备,特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,深受电力系统和大型厂矿高压试验人员的欢迎。


JL1008系列干式试验变压器,由于在设计构思、材质选择及工艺流程都是全新的,所以在不降低性能的情况下,尽量减小体积减轻重量。利用先进的生产设备,采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯,有效地削弱了漏磁,做直流耐压试验不需外接硅堆,只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。


JL1008系列干式试验变压器单台使用方法:


1.试验前,应将试验变压器的高压尾“ ┻ ”端可靠接地,否则将危及人身与设备的AQ。
2.操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。
3.按接线图接线。
4. 准备工作和AQ措施就绪,空试一次设备。

5. 接上被试品。
6.合上电源,控制箱(台)电源指示灯亮。
7. 按下合闸按钮,合闸指示灯亮。
8.顺时针均匀加压,注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。
9.持续规定耐压时间并注视电流表及被试品。
10.耐压时间到,注视kV表并迅速将调压器回零。
11.用放电棒经电阻放电,然后直接接地放电。
12.高压部分可能被充电部位一一放电,改变或拆除高压线引线,至此一次(相)试验终止。
