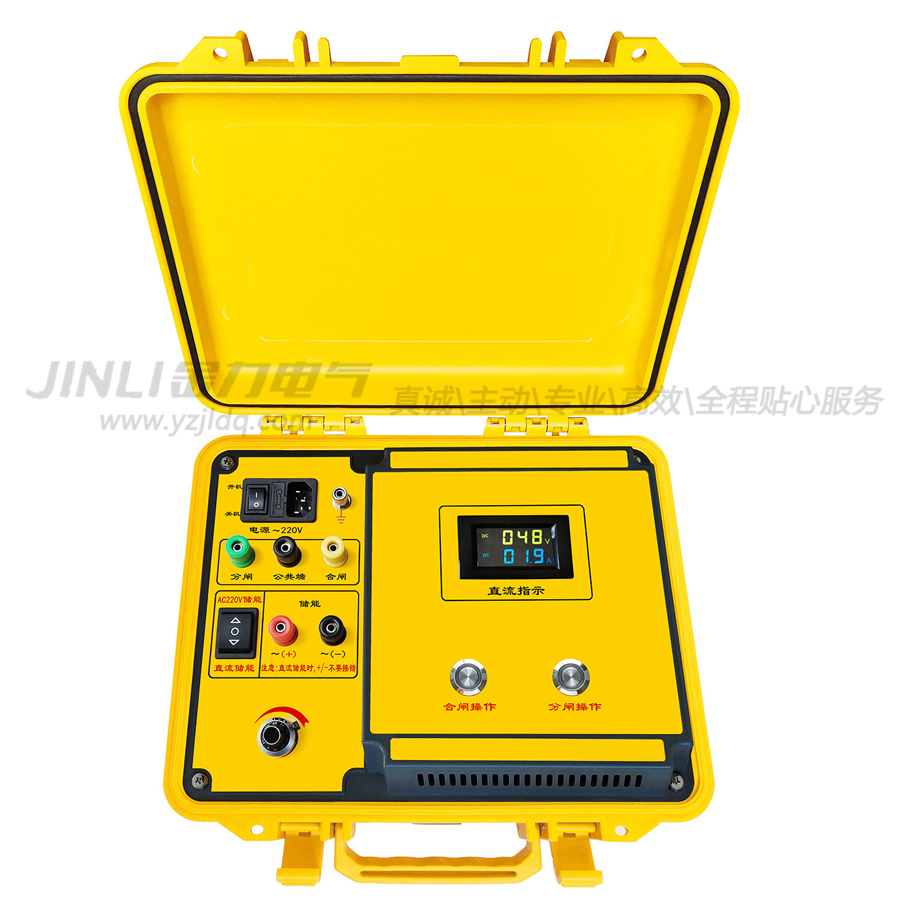

KGDY型高压开关操作电源

产品简介：

高压开关动作电压试验(俗称“(高)低电压试验”)是为保证电力系统高压断路器AQ运行的一项基本预防性电气试验。目前，电力部门基本采用如下两种方式进行试验：

 ◆  用现场控制柜的直流系统作为试验电源，通过滑线变阻器调节电压大小进行试验。这种方法zui大的弊端为：若现场试验接线出现短路或直流直接接地，将直接影响到现场整个直流系统，轻则造成现场高压设备失去保护，重则使现场直流系统崩溃。

 ◆  利用现场交流电，用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是：

 ① 调压器笨重，使用不便，且简单的硅整流直流输出纹波很大；

 ② 输入输出没有隔离，外壳可能带电，危及人身AQ。

鉴于以上情况，我公司研制推出新一代大功率KGDY型高压开关操作电源。为现场高压开关特性试验合分闸操作提供独立的试验电源，为现场设备的AQ运行提供了条件。

AQ措施：

 ◆  使用本仪器前一定要认真阅读本手册。

 ◆  本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所。

 ◆  仪器输出端严禁短路。

 ◆  测试完毕后，用旋钮将电压调制zui低值，关闭电源，再拆除测试线，zui后拆除地线。

 ◆  避免剧烈振动。

 ◆  对仪器的维修、维护和调整应由专业人员进行。

产品特性：

 ◆  A Q：电源输入输出完全隔离，开关操作回路的单端接地不会形成接地短路。

 ◆  稳定：采用高频开关电源技术，输出电压的稳定性达到电池屏水平，纹波系数小，完全克服传统整流电源加上负载电压便瞬时下垮的问题。

 ◆  可靠：产品瞬时电流达到20A，过流过压保护齐全，并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。

 ◆  耐用：产品外形美观，小巧轻便，结构牢固，能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单，能保证野外环境可靠工作。

产品参数：

 ◆  输入电源：AC220V±10% 50Hz。

 ◆  直流输出：0～270V 连续可调10 A；

 ◆  纹波系数：＜1％；

 ◆  电压稳定度：＜1％；

 ◆  工作温度：-20～50℃

 ◆  环境湿度：＜80%RH，无结露；

 ◆  外形尺寸：320mm（L）×270mm（W）×140mm（H）；

 ◆  重量：5kg。
