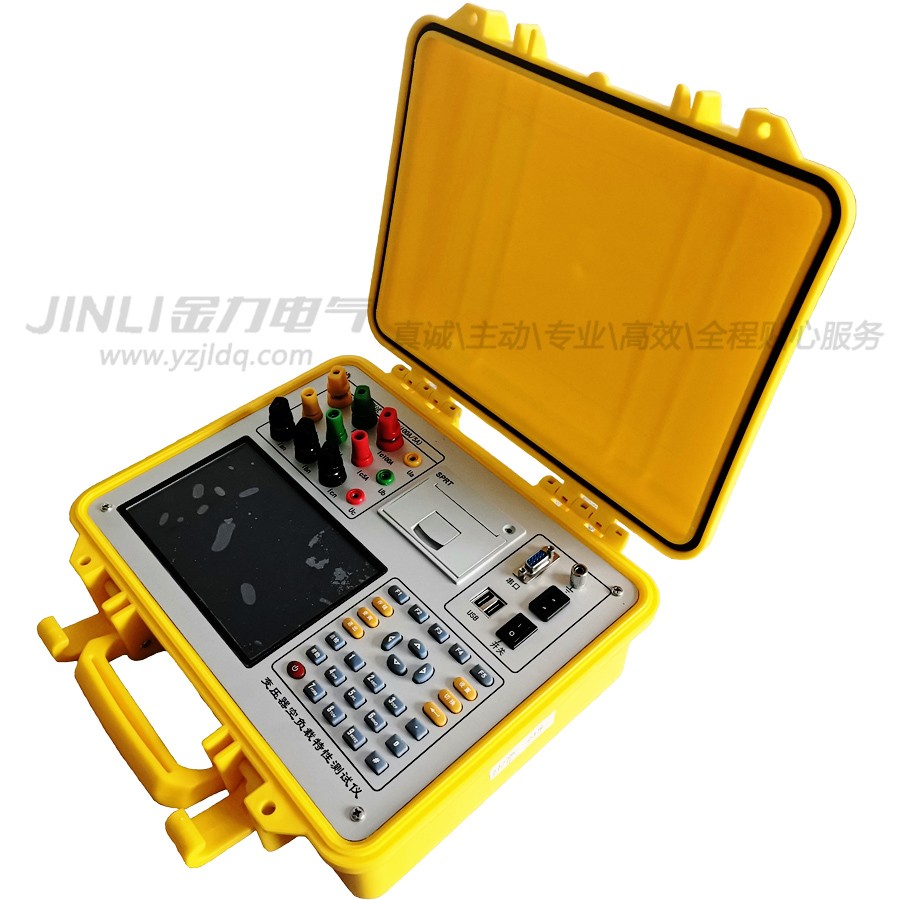

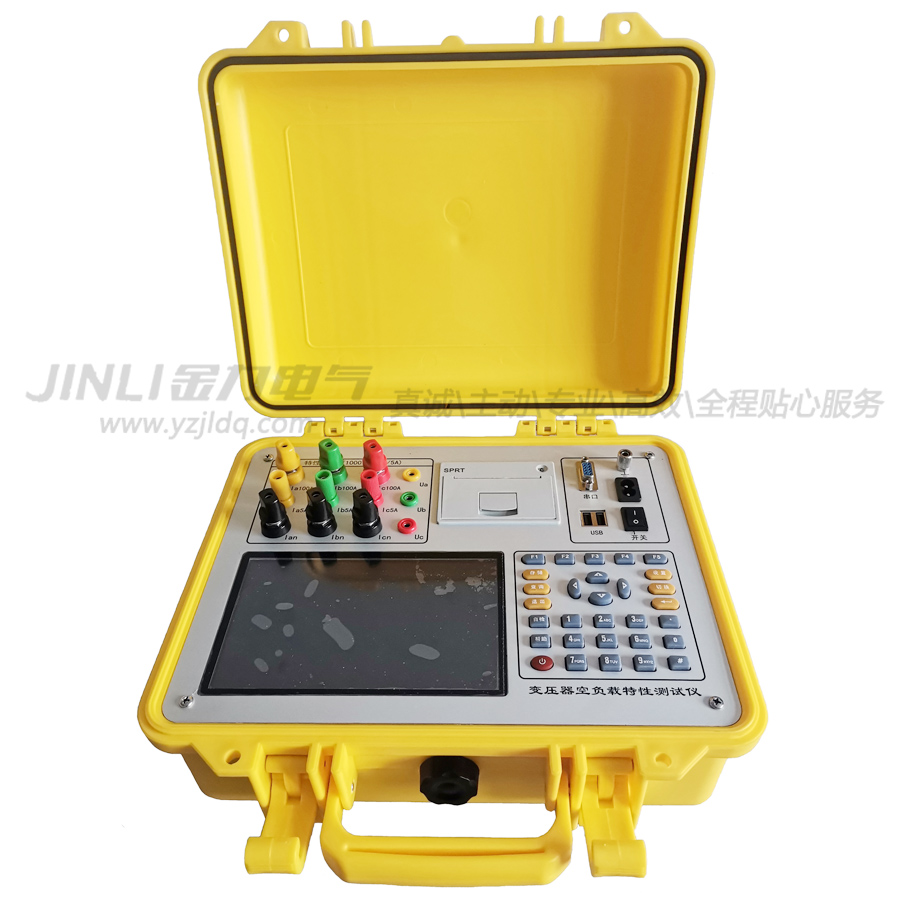

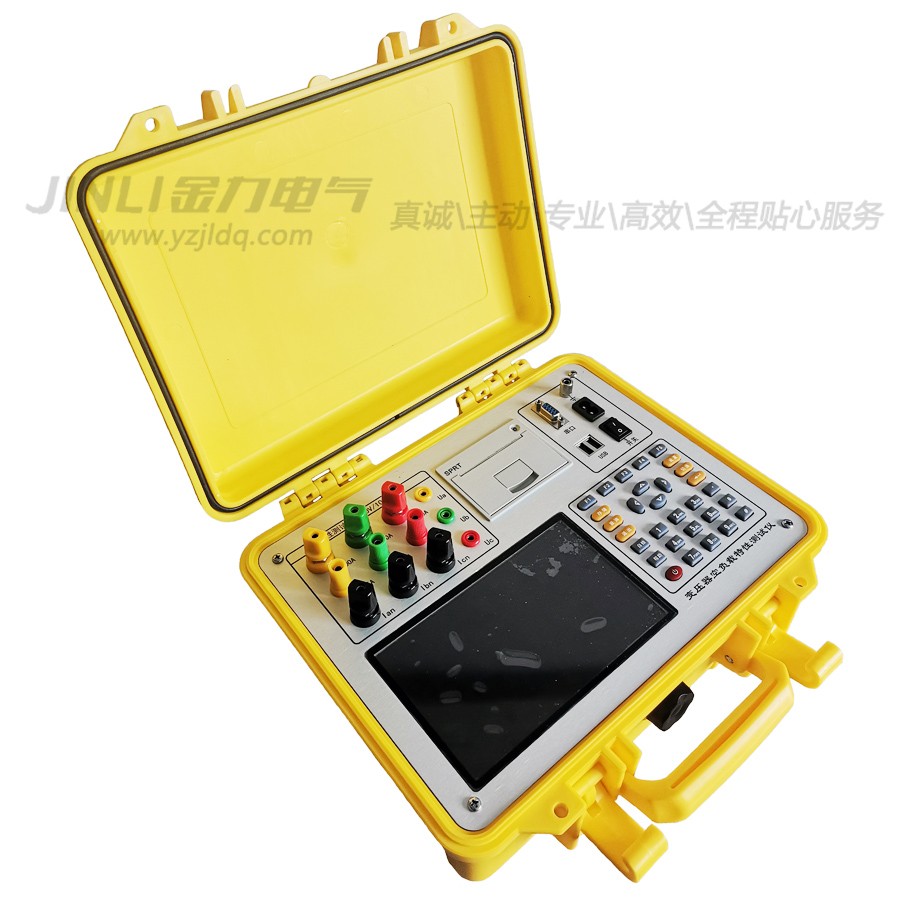

JL3012变压器损耗参数测试仪(5寸彩屏、0.5级)

添加时间:2022-01-17 11:01:50   浏览次数:1618

产品简介:

JL3012变压器损耗参数测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。

JL3012变压器损耗参数测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的shouxuan产品。

产品特性:

◆可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。

◆可自动进行波形畸变校正,温度校正(提供简单的温度校正和附加损耗分别校正两种方式),电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),非常适合没有做稍大容量变压器短路试验条件的单位。

◆可测量三相电压、三相电流、平均电压、平均电流、两相有功功率(因采用两功率表法,在此只显示A、C两相的功率)、总功率。

◆可测量各相电压和电流的2-42次谐波的含量以及各个信号的总畸变率(谐波失真度)。

◆可显示各相电压和电流的实时波形,直观的显示出波形的畸变情况。

◆电压回路宽量限:电压zui大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

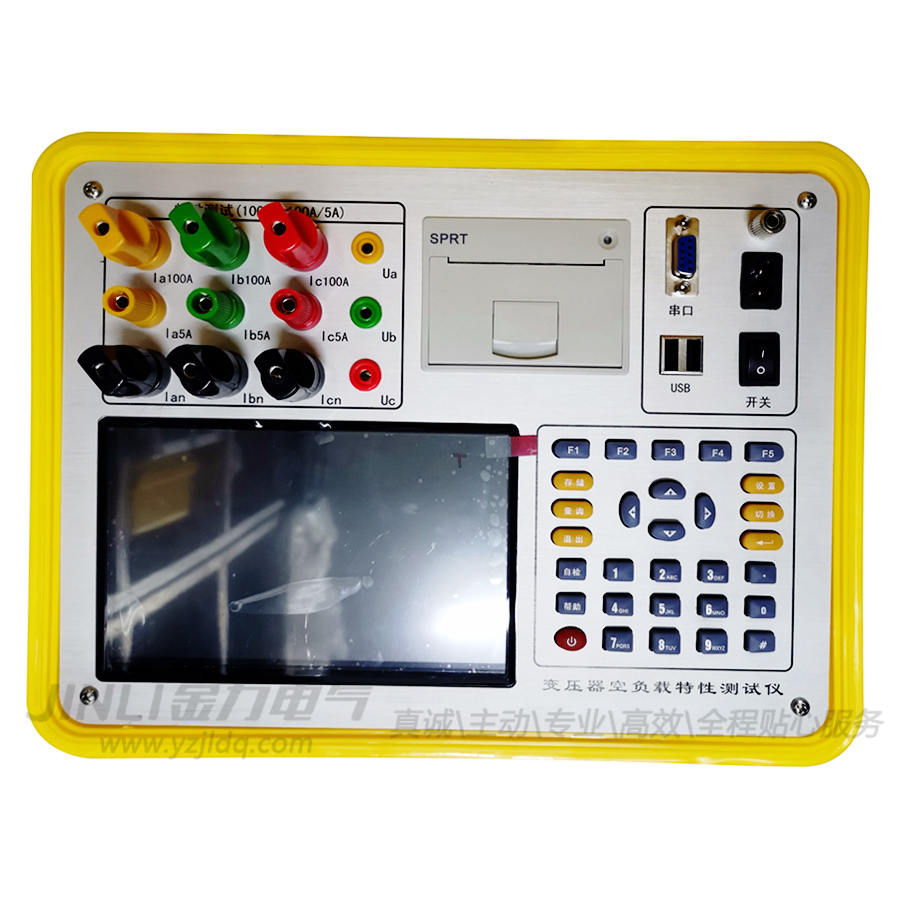

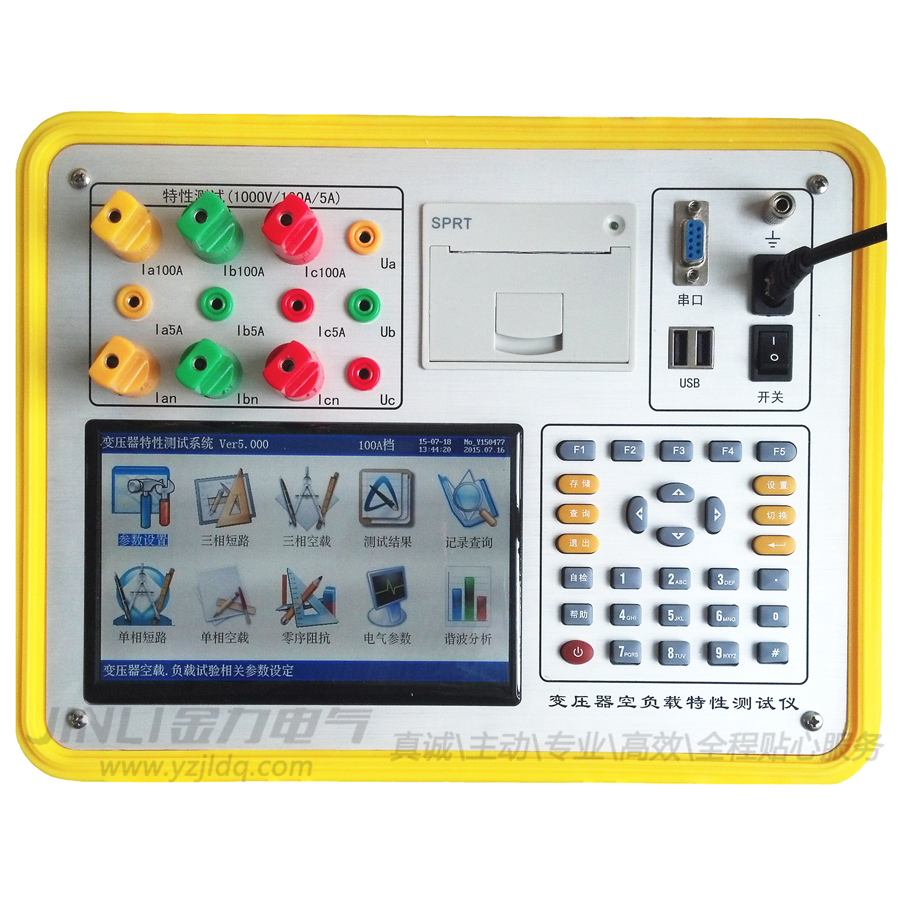

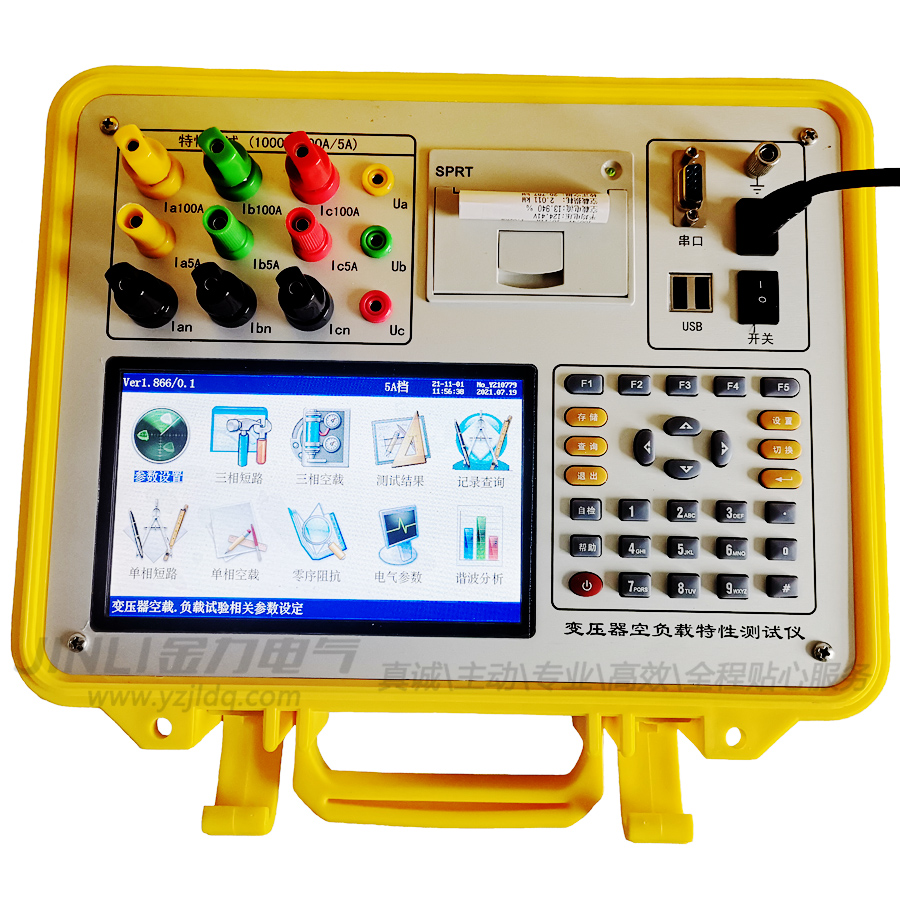

◆大屏幕、全汉字菜单及操作提示实现友好的人机对话,导电橡胶按键使操作更简便,高亮度的真彩色液晶显示,可适应冬夏各季。

◆用户可随时将测试的数据通过微型打印机将结果打印出来。

◆所有的测试结果可以记录的形式保存起来,以备查阅。

◆内置真时钟,可实时显示当前的日期和时间,在存储记录时可同时将试验时间存储下来。

产品参数:

◆输入特性

               电压测量范围:0~750V 宽量限。

               电流测量范围:0~5~100A内部全部自动切换量程。

◆准确度

              电压:±0.2%

              电流:±0.2%量程

              功率:±0.5%(CosΦ>0.1),±1.0%(0.05<CosΦ<0.1)

◆工作温度:-10℃~ +40℃

◆工作电源:交流160V~265V

◆绝缘

               ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

               ⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。

◆体积:32cm×24cm×13cm

◆重量:3Kg
