JL3010S手持式变比测试仪

添加时间:2022-01-17 13:46:16   浏览次数:1571

产品简介:

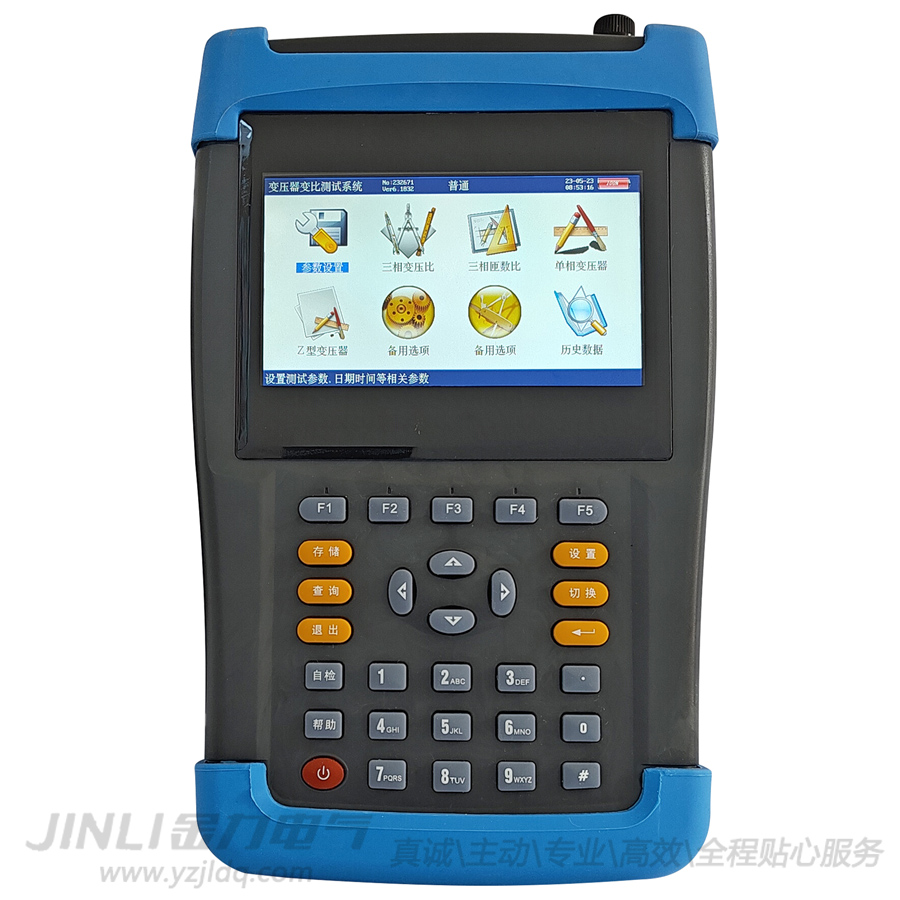

JL3010S手持式变比测试仪内置大容量锂离子充电电池,无需外接电源即可进行测试,现场方便易用。仪器采用大屏幕真彩色液晶做为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易用。

JL3010S手持式变比测试仪内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,可扩展存储1000组现场校验结果,可提供后台微机管理软件,通过U盘将结果转存至计算机,生产报表、打印,实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。

产品特性:

◆ 真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更好的等效性,不会出现组别误判等现象。

◆ 功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数,可自动识别组号(0-11等同于1-12)。

◆ 相角测量功能:准确测量高、低压侧之间的相位角(0-360°),可以对非整点的变压器进行变比和角度的测量。

◆ 六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况。

◆ 盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。

◆ 分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。

◆ 同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值。

◆ 抗振性好:军品接插件的使用增强了抗振性能。

◆ 采用5寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻。

◆ 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。

◆ 携带方便:体积小,重量轻。

◆ 内部配备高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行500次以上的测量。

产品参数:

◆ 变比测量范围:0.9~10000

◆ 测量速度:35秒内完成三相测试

◆ 测量精度:高压侧电压的测量精度0.05%

                      低压侧电压的测量精度0.1%

                      相角分辨率:0.01°

                      相角测量精度:0.1°

                     变比分辨率:0.0001

                     变比测量精度0.1%(0.9-2000)

                     0.2%(2000-10000)

根据用户要求可订制全量程0.1级的设备

◆ 携带方便、适合野外作业

◆ 外形尺寸:258×158×58

◆ 重量:1.8Kg
