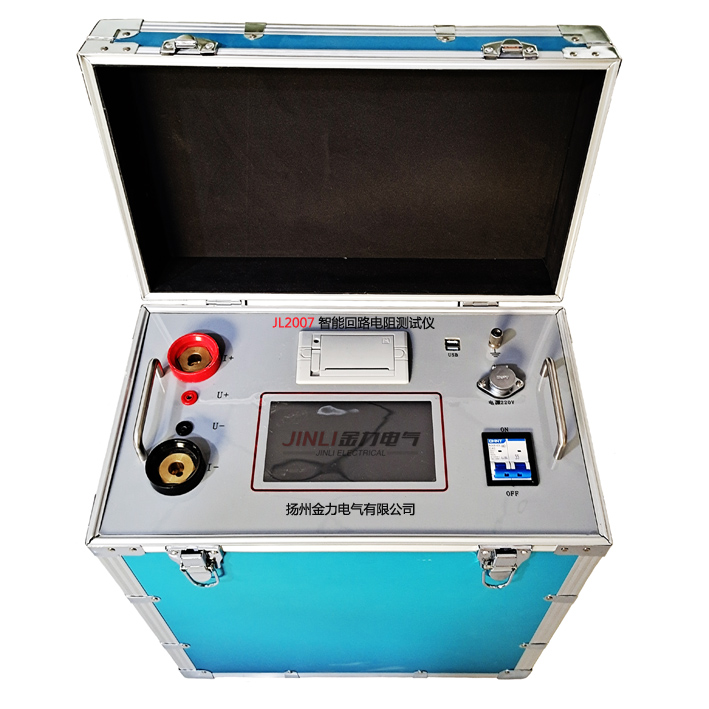

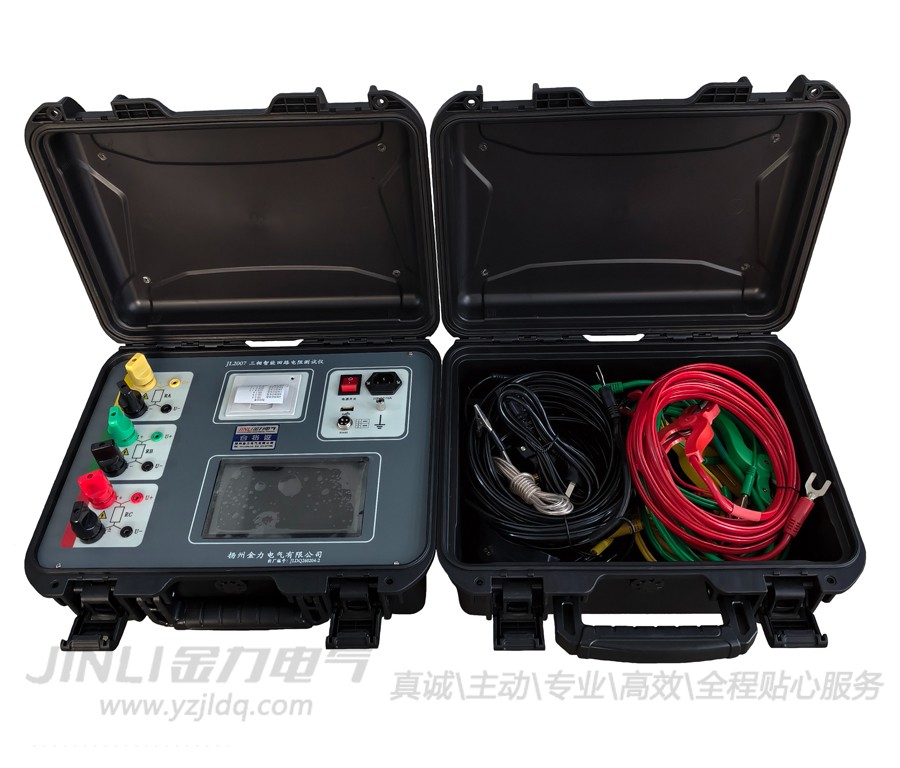

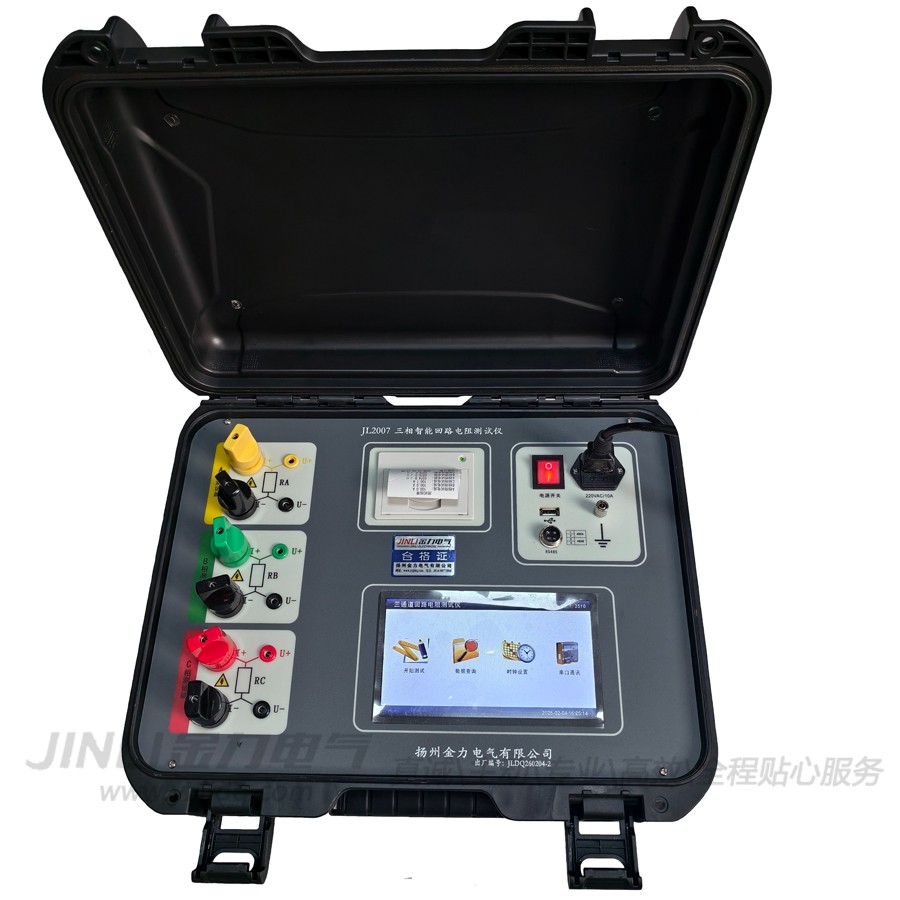

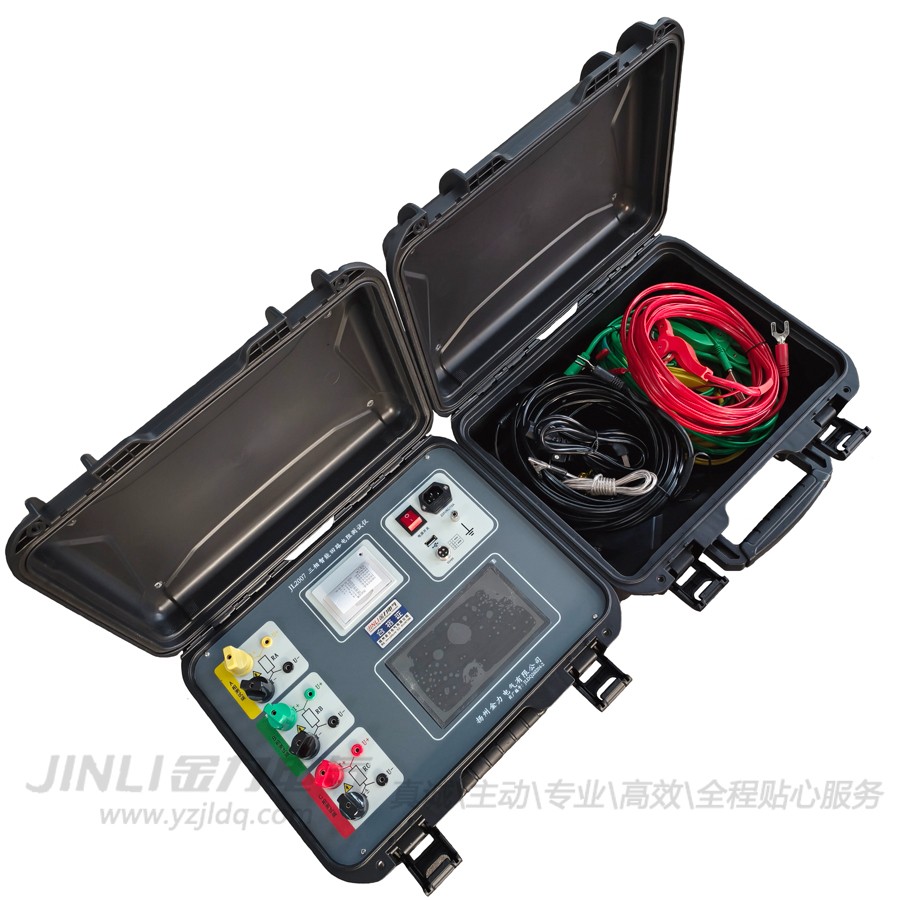

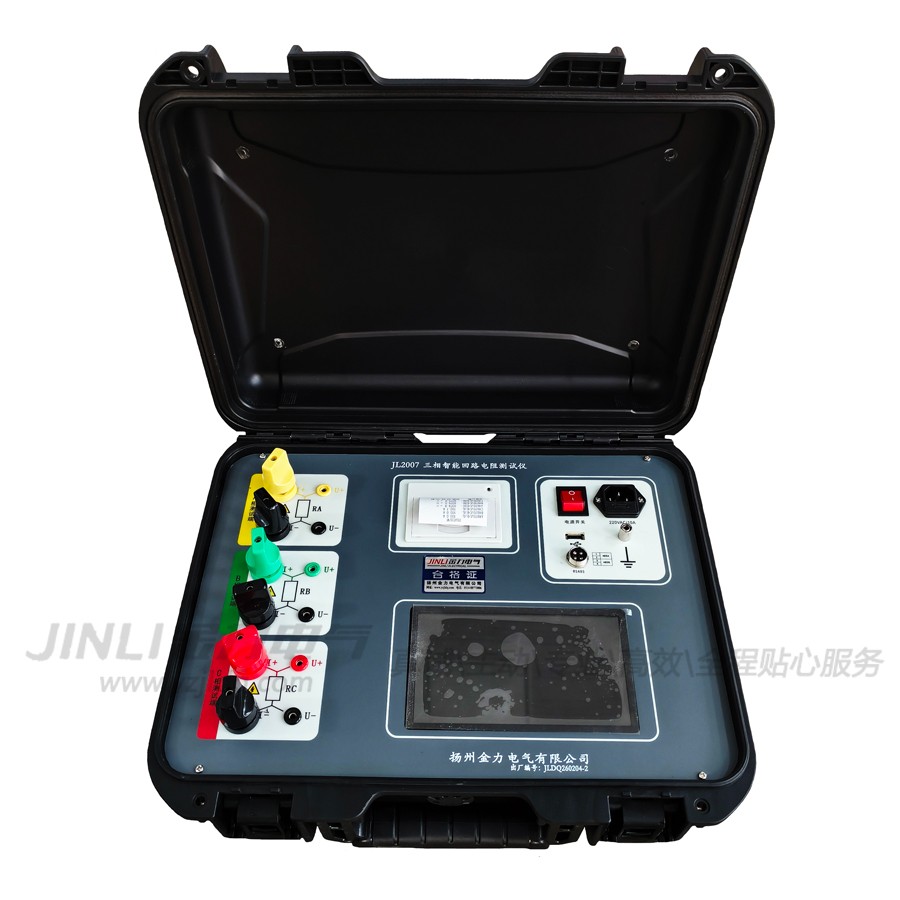

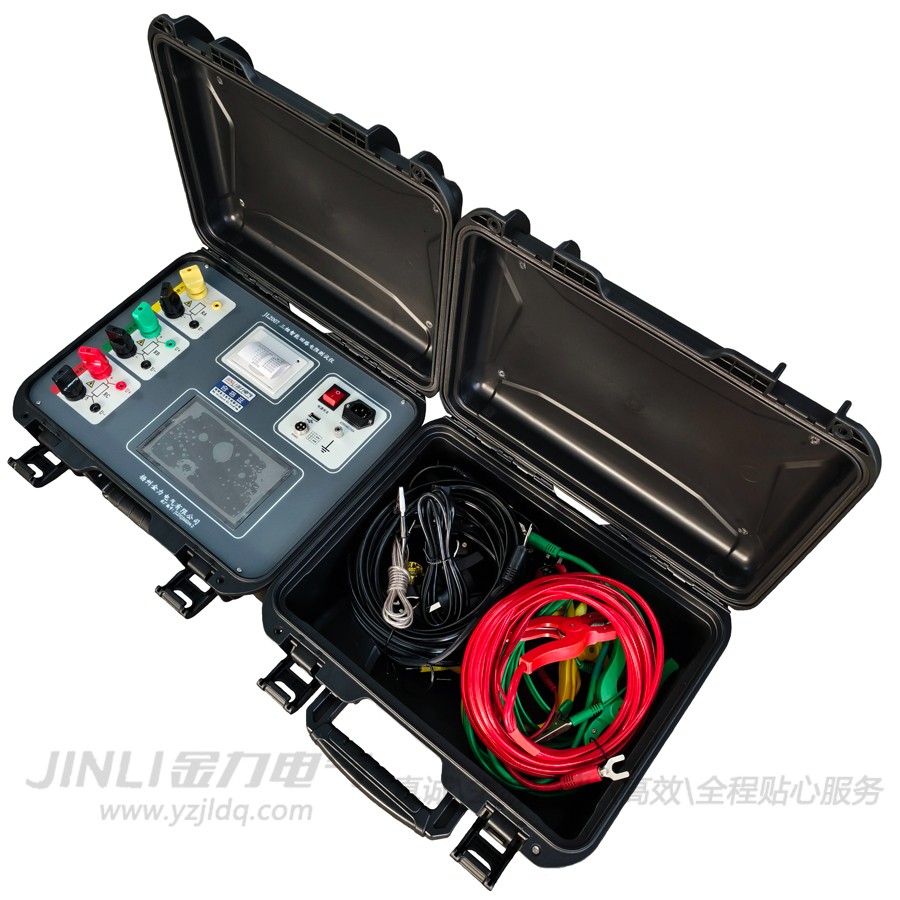

JL2007三相智能回路电阻测试仪100A

产品简介：

目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，zui新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件：回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量（隔离）开关、断路器等接触电阻的测量电流不小于直流100A，zui小电流维持时间不低于60S的规定，确保试验结果准确。

JL2007三相智能回路电阻测试仪操作面板采用人体工学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻，测试结果用彩色触摸组态屏显示，并有数据存储、输出打印、时间设置等功能，另有50A、100A档位供用户选择；自定义测试时间，设定时间标准规定60S；性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

设计用途：

JL2007三相智能回路电阻测试仪适用于高压开关接触（回路）电阻的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

执行标准：

产品特性：

  ◆  大电流：采用zui新开关电源技术，能连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

  ◆  高稳定性：在严重干扰条件下，液晶屏zui后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

  ◆  高精度：采用双路高速16位Σ－ΔAD采样，zui新数字信号处理技术，zui高分辨力达到0.1μΩ，性能超过了进口大电流微欧计。

  ◆  智能化：高性能CPU，测量时系统根据信号大小自动切换量程，确保该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的AQ使用。

  ◆  高品质：关键部件全部采用高性能元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，使用接插件增强了抗振性能。

  ◆  功能强大：电流可在50A、100A中自由选择，测试时间可选择5s、15s、30s、60s档位设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能。

  ◆  人机界面友好：大屏彩色触摸组态屏进行交互，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。

  ◆  RS485及USB转存：配备微型打印机、RS485和USB接口，能够通过USB接口将测量数据转存到U盘。

  ◆  使用方便：体积小、重量轻，便于携带。

产品参数：

  ◆  测量范围：0～1999.9μΩ

  ◆  测试相数：三相

  ◆  测试电流:DC50A、100A两档固定输出

  ◆  测量精度：±(0.5% ±2个字)

  ◆  连续工作时间：5s、15s、30s、60s

  ◆  显示方式：7寸电容触摸IPS高清屏

  ◆  通信方式：RS485通讯、Modbus-RTU协议（选配）

  ◆  工作电源：AC220V±10%  50Hz

  ◆  整机功率：1500W

  ◆  zui大存储记录：1000条

  ◆  工作环境：温度－10℃～40℃   湿度≤80 %RH

  ◆  体积：420×340×200mm³

  ◆   质量：8.6kg（不含附件）
