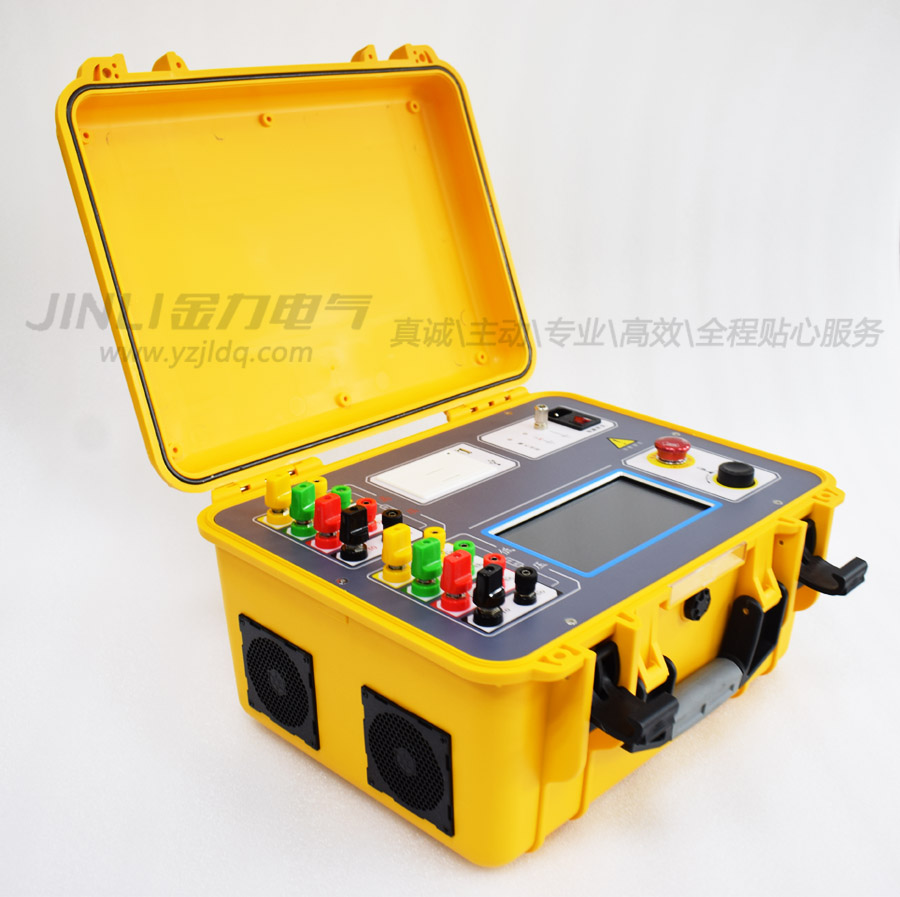

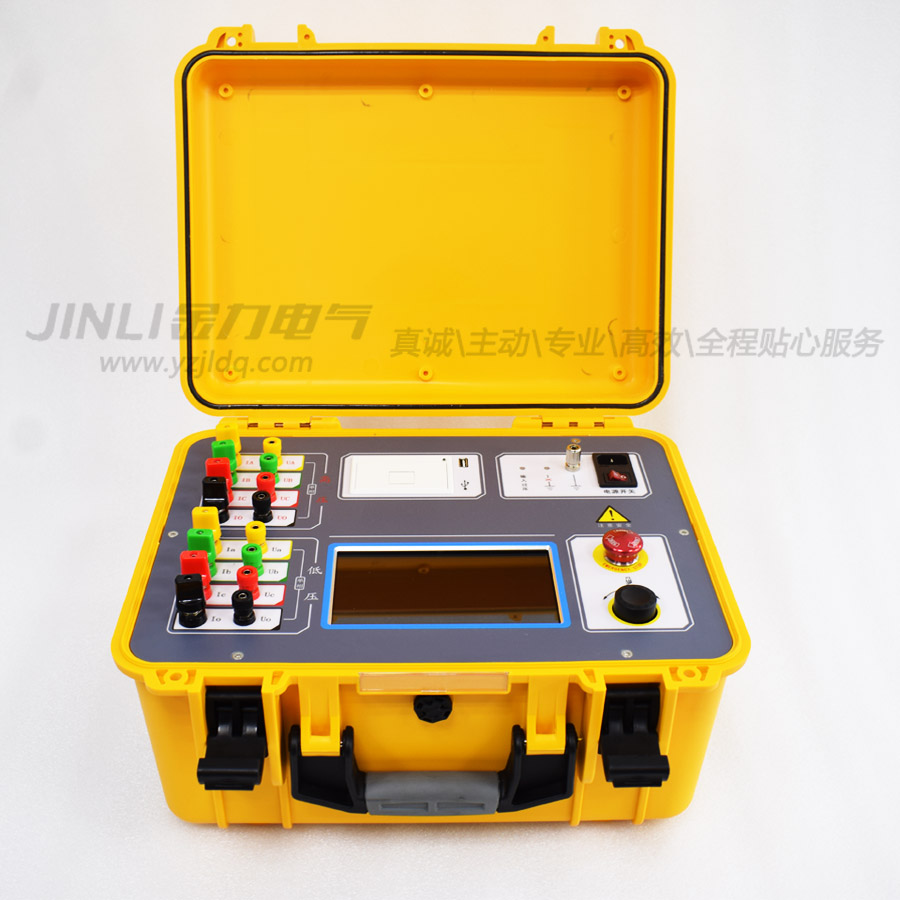

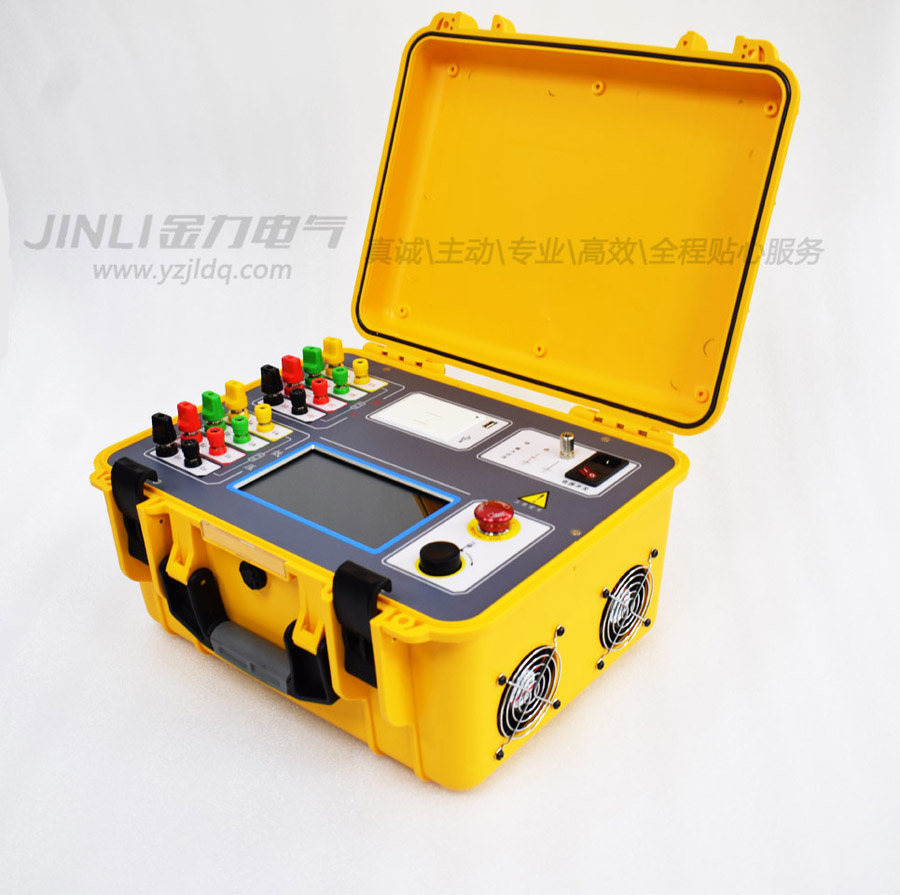

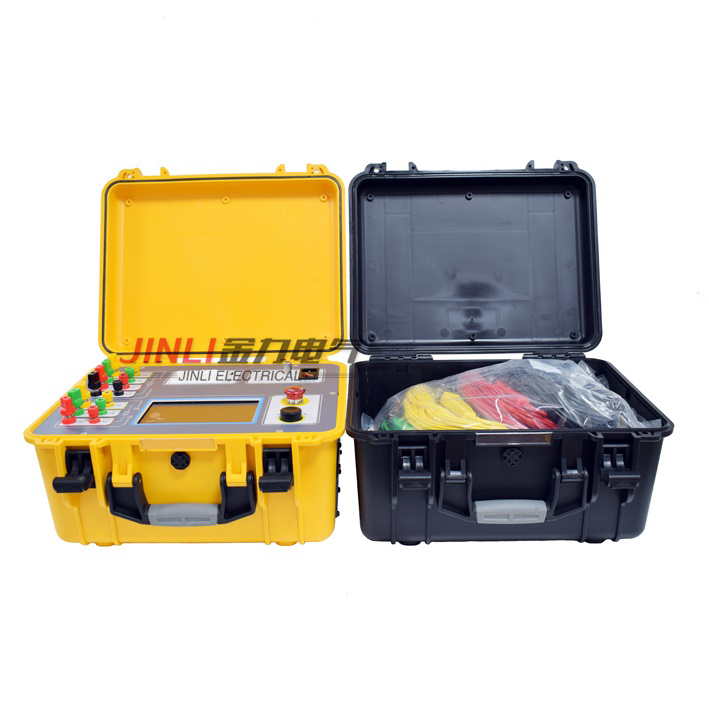

JL3009变压器直流电阻测试仪40A(三通道助磁/消磁)

添加时间:2022-01-17 14:51:58   浏览次数:1528

产品简介:

对于电力系统来讲,变压器是系统中核心设备,因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了JL3009变压器直流电阻测试仪40A。该仪器是集助磁法测试、三相测试(Yn,Y、△)和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色大屏幕高分辨率液晶显示屏,触控加飞梭旋钮操作,方便现场使用。具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。

产品特性:

◆ 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试,并计算出三相不平衡率。

◆ 测试电源zui高输出电流40A,测试范围0~25kΩ,满足绝大多数变压器的测试需求;并且集助磁法和消磁功能于一体,满足现场试验多种需求。

◆ 测试过程可自动计算5S、15S、30S电阻值变化率,可以辅助试验人员判断测试数据的稳定性,防止误读数据。

◆ 仪器具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能,以及接地线未接报警功能。

◆ 仪器配有热敏打印机,本机存储数据200条,支持优盘海量存储。

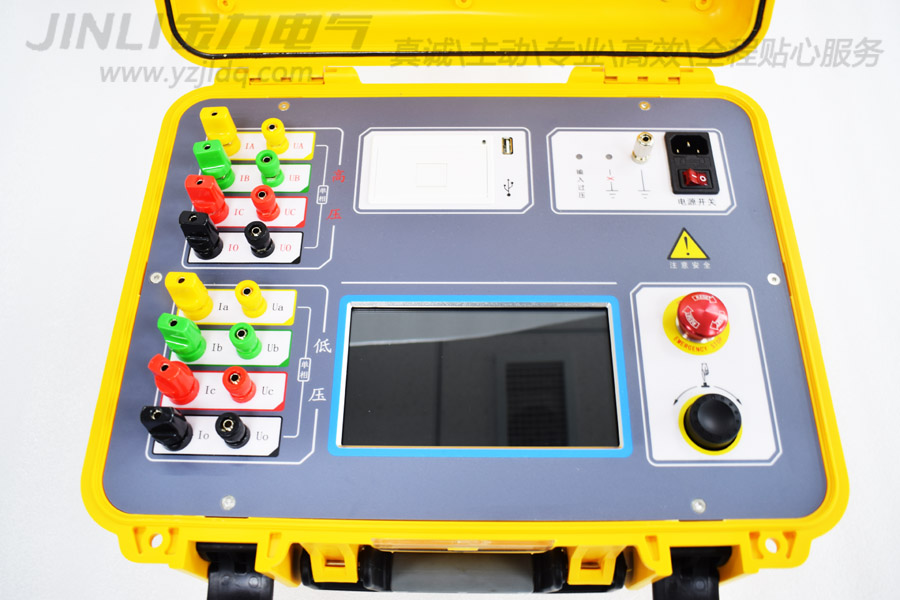

◆ 工业级7寸真彩大屏显示,清新简约显示风格设计,全触控加一键飞梭操作,为您创建舒适便捷的人机交互体验。

产品参数:

JL3009变压器直流电阻测试仪40A

输出电流

单相 40A、20A、10A、5A、1A、0.2A、10mA、<1ma

三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A

测量范围

单相40 A挡  0.1mΩ~0.5Ω    20 A挡  0.5mΩ~ 1 Ω

10 A挡  1.0mΩ~ 2 Ω    5  A挡  10 mΩ~ 4 Ω

1  A挡   0.1Ω~ 20Ω    0.2A挡   10 Ω~ 100Ω

10mA挡    50Ω~ 2kΩ    <1ma挡 100="">

三相

20A + 20A挡  0.5mΩ ~ 400mΩ

10A + 10A挡  1.0mΩ ~ 800mΩ

5 A + 5 A挡  10 mΩ ~ 1.6 Ω

1 A + 1 A挡  0.1 Ω ~   8 Ω

0.2A+0.2A挡    1 Ω ~  40 Ω

准 确 度

±(读数×0.2%+2个字)

工作电源

AC220V±10%, 50/60Hz

使用温度

-10℃~50℃

相对湿度

<90%,不结露

仪器体积

428mm×350mm×230mm

仪器重量

13.4 kg
