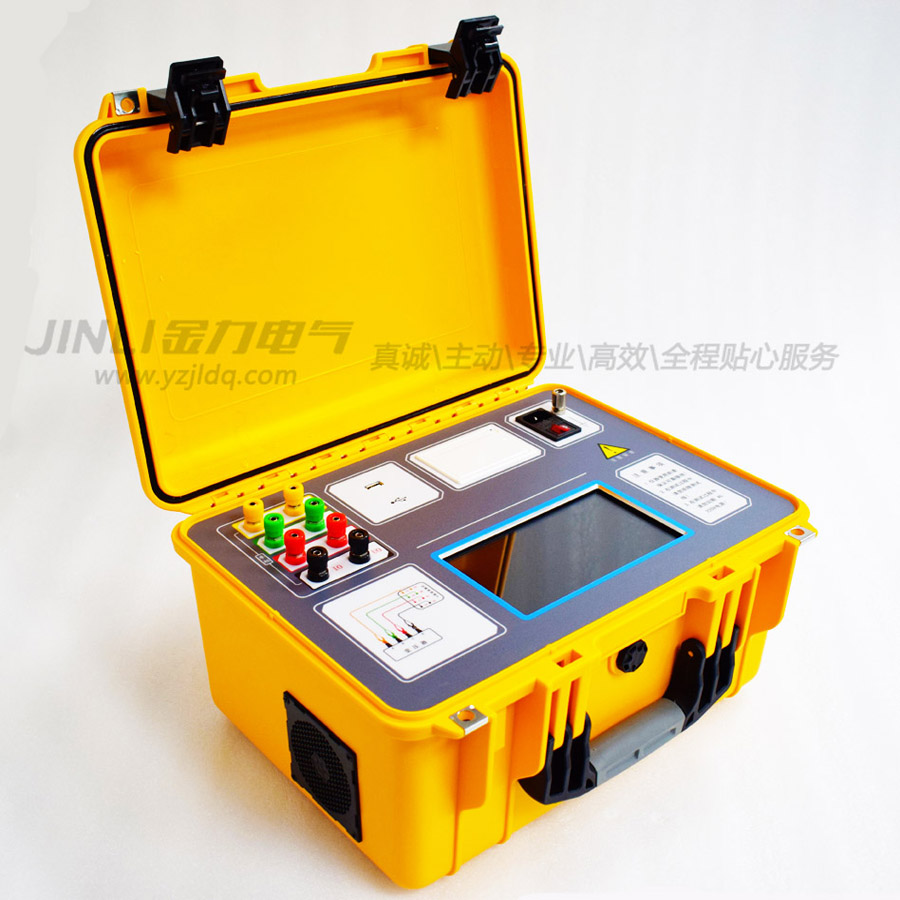

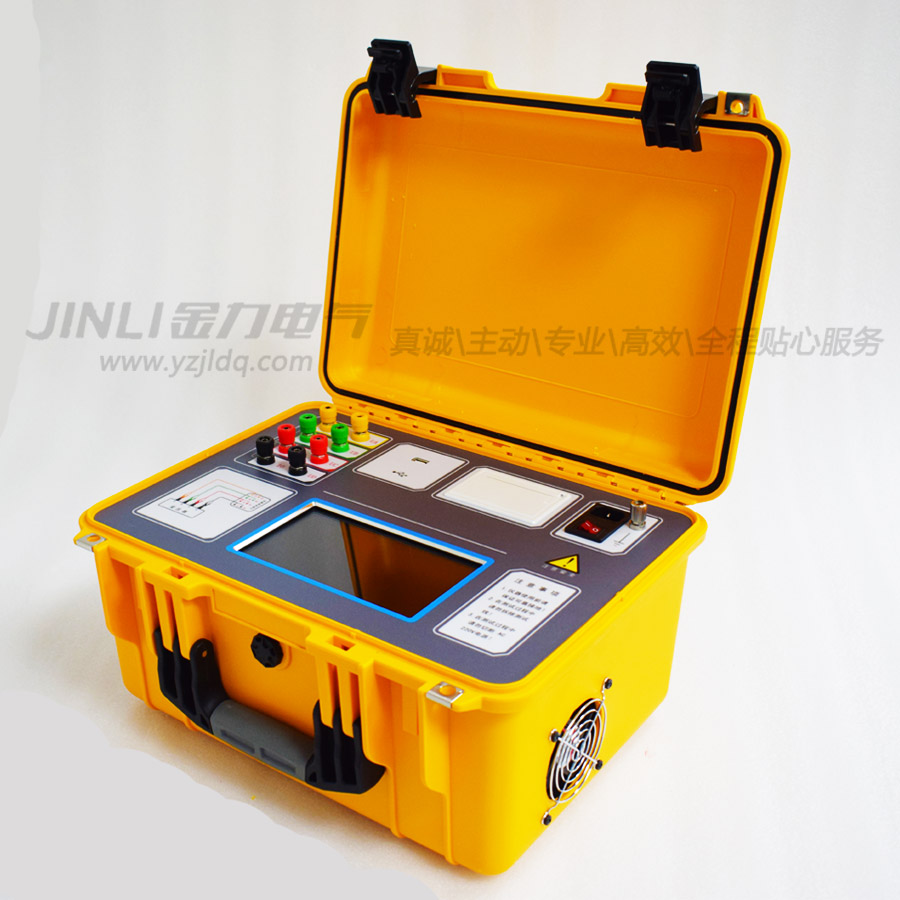

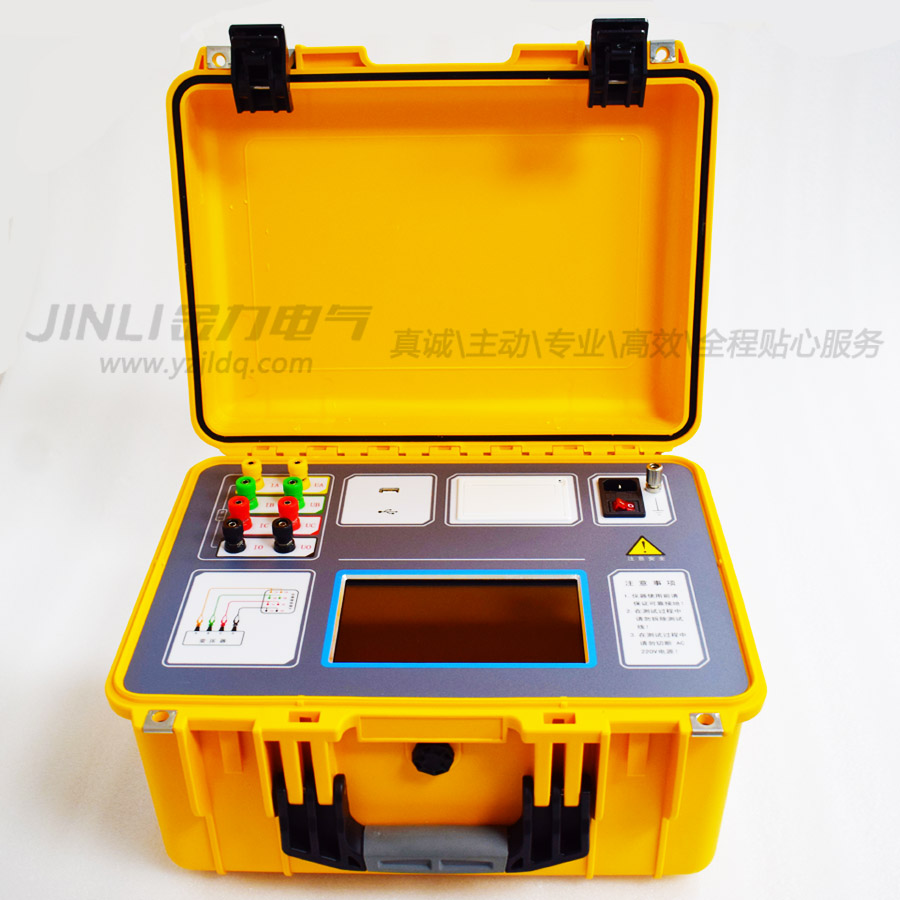

JL3009三通道直流电阻测试仪20A(三相测试(Yn,Y、△)及消磁功能)

添加时间:2025-08-23 15:20:45   浏览次数:2284

产品简介:

对于电力系统来讲,变压器是系统中核心设备,因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了变压器直流电阻测试仪。JL3009三通道直流电阻测试仪20A是集三相测试(Yn,Y、△)消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色高分辨率工业显示屏,全触控操作,具有中文菜单提示功能,操作简便直观,测试速度快,准确度高,量程宽。

包装内容:

收到货运包装箱后,打开包装箱并检查是否有损坏。如果货运包装箱已损坏,或衬垫材料有压痕,请通知货运公司和离您zui近的本公司销售处。

请检查您是否在整套设备中收到下列物品:

标配:

√1台测试仪

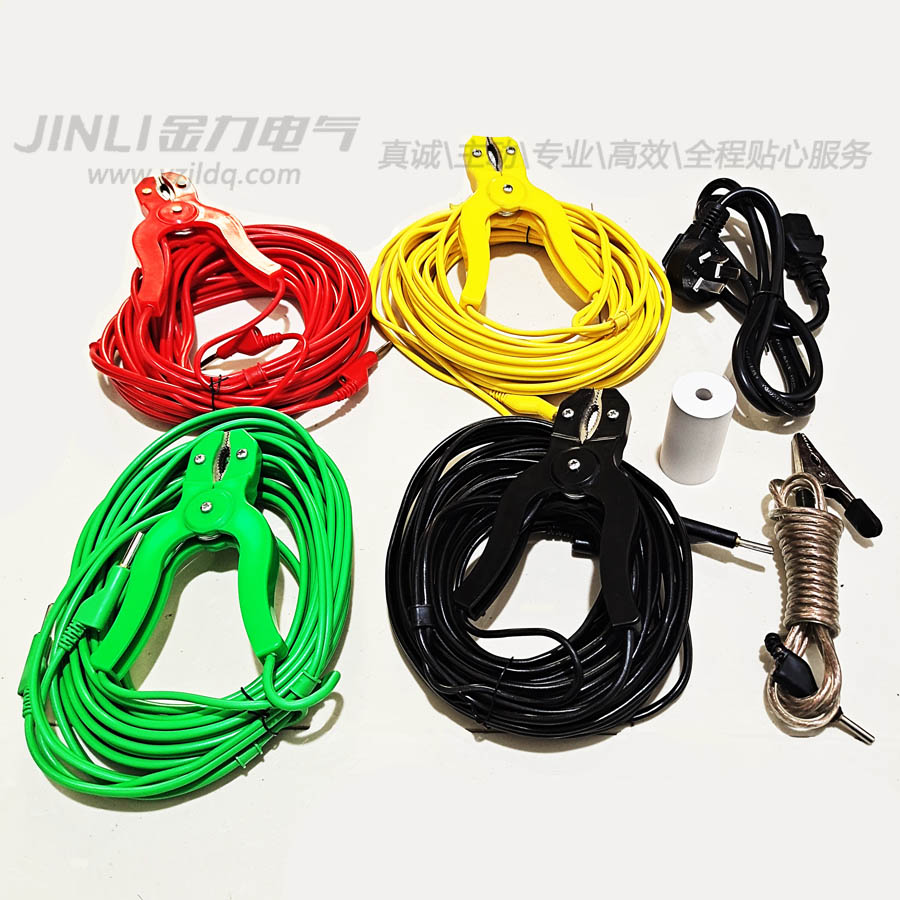

√1套测试线(黄色、绿色、红色、黑色各1条)

√1条三芯电源线

√1条接地线

√3支保险管

√2卷打印纸

√1份印刷版用户手册

√1份出厂测试报告

√1份合格证及保修卡

产品特性:

◆ 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试,并计算出三相不平衡率。

◆ 测试电源zui高输出电流20A,测试范围0~200Ω,满足绝大多数变压器的测试需求;并且具有消磁功能,可减小大电流测试时变压器剩磁大的危害。

◆ 测试过程可自动计算5S、15S、30S内的电阻值变化率,可以辅助试验人员判断测试数据的稳定性,防止误读数据。

◆ 仪器具有反电动势保护、断线保护和断电保护等多种保护功能。

◆ 仪器配有热敏打印机,本机存储数据200条,支持优盘海量存储。

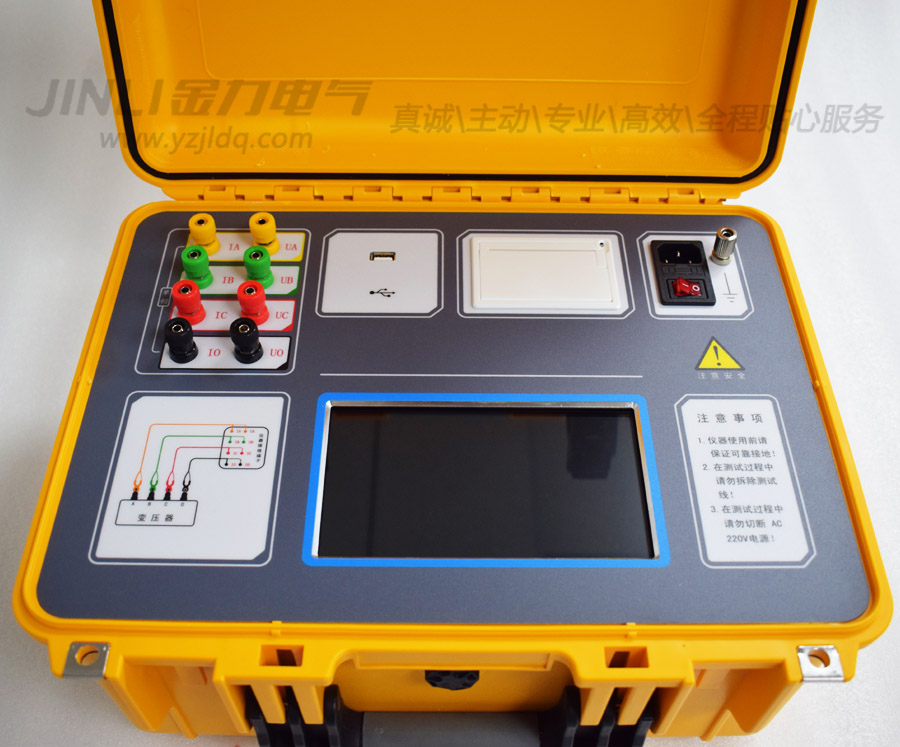

◆ 工业级7寸真彩大屏显示,清新简约显示风格设计,全触控操作,为您创建舒适便捷的人机交互体验。

产品参数:

技术指标

输出电流

单相20A、10A、5A、1A、0.1A

三相10A+10A、5A+5A、1A+1A、0.1A+0.1A

测量范围

单相    20 A档    0.5mΩ~ 1Ω     10 A档  1.0mΩ~ 2Ω

            5  A档  10 mΩ~ 4Ω       1  A档  0.1Ω~ 20Ω     0.1A档  2.0Ω~ 200Ω

三相       10A + 10A档     0.5mΩ ~ 0.8Ω

              5 A + 5 A档       10mΩ ~ 1.6 Ω

              1 A + 1 A档         0.1Ω ~ 8.0Ω

            0.1A+0.1A档        2.0 Ω ~ 80 Ω

准确度

±(读数×0.2%+2个字)

工作电源

AC220V±10%, 50/60Hz

使用温度

-10℃~50℃

相对湿度

<90%,不结露

仪器体积

400×315×223mm

仪器重量

9kg
