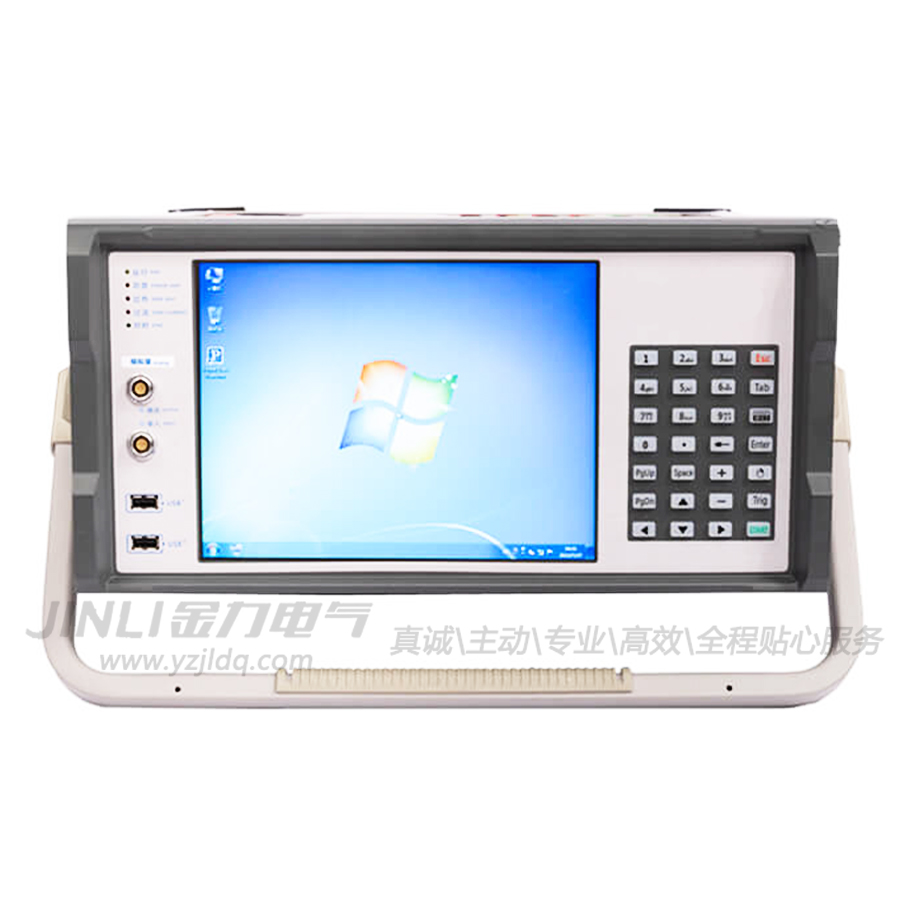

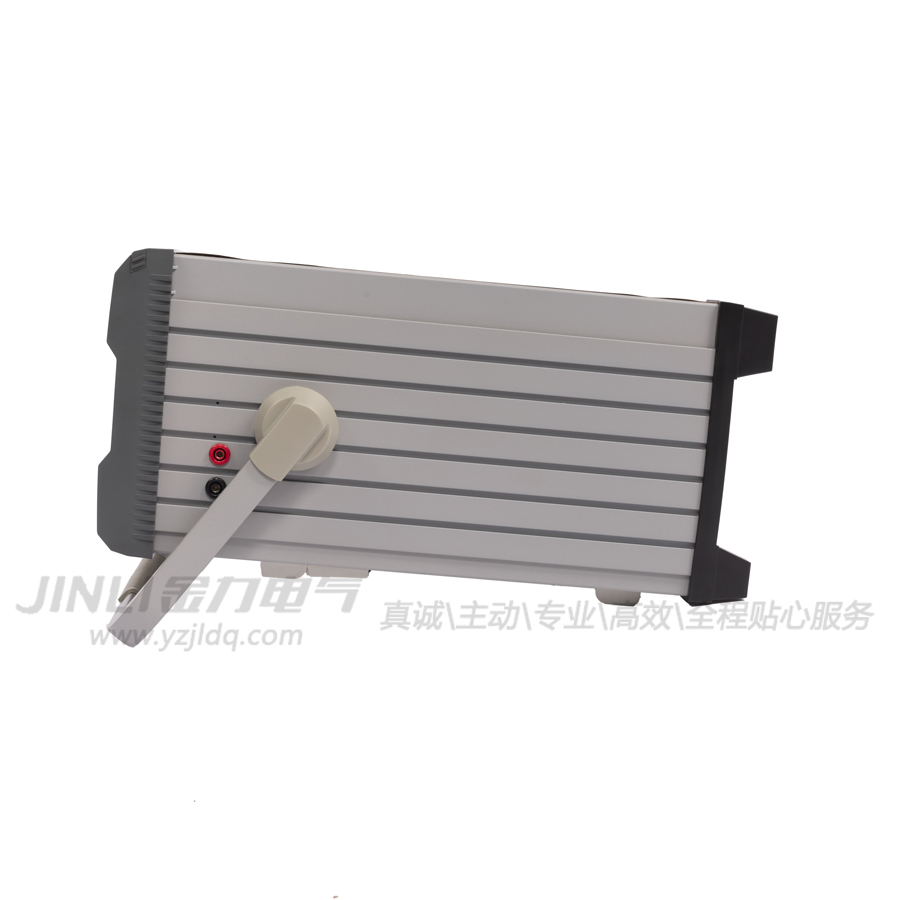

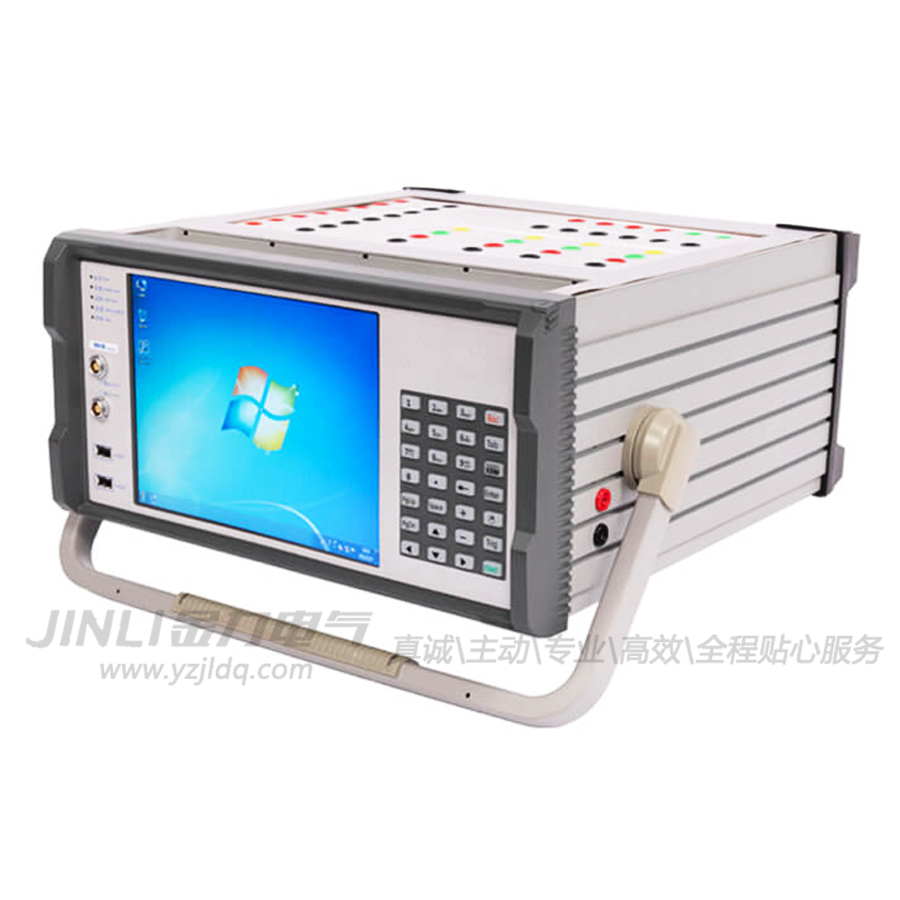

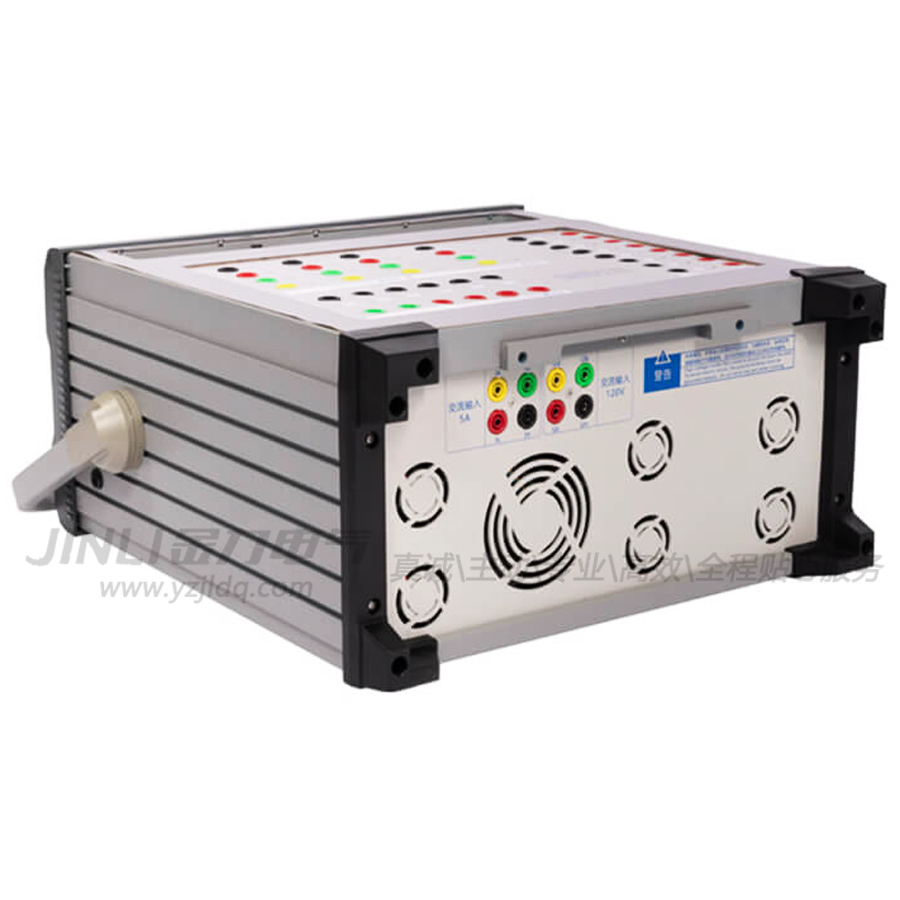

JL5005C多功能继电保护测试仪（6U6I / 0.1级）

产品简介：

JL5005C多功能继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。

产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对继电保护装置、测控装置的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

产品特性：

Ø 独特的并行计算和通信总线技术

“JL5005C多功能继电保护测试仪”硬件架构具有高精度时钟同步技术，在多台级联的情况通过内部的时钟同步技术可以达到±20ns的误差，通过高精度的时钟同步调谐和独特软件通信总线，使得多台仪器在精确的时间范围内可同步输出，以达到多台仪器级联测试。通过级联方式可以有效地提高测试系统的接口数量和测试规模，并适用于多分支测试和变电站全站仿真以及其它规模较大的测试和试验。

Ø 智能读写保护装置信息

“JL5005C多功能继电保护测试仪”sho次将MMS协议集成在测试系统中，实现了测试过程中的实时自动读写保护装置定值、设置测试参数、投退装置软压板来配合当前的测试项目，并自动完成整个测试过程。该技术是自动测试的关键技术。

Ø 手动测试与自动测试双模式

◆ 手动测试“JL5005C多功能继电保护测试仪”提供了丰富的通用试验模块、保护试验模块和专项试验模块，为变电站内各种类型的二次设备，包括继电保护装置及其他AQ自动装置，提供了完善的测试解决方案。同时采用了类似于智能变电站SCL配置工具的工程配置界面和配置流程，符合操作人员的测试习惯，并且提供了各种类型的图形和表单用于显示试验进度和试验结果等，极大的提高了测试的效率。

◆ 自动测试“JL5005C多功能继电保护测试仪”采用模板化管理方案对自动测试方案进行管理，1个测试模板可以包含多个试验项目，每个测试模板针对一种保护进行配置，根据该保护所需测试的内容配置相应的试验项目，整个模板结构简洁、清晰。用户在模板配置完成之后，无需再进行其他手动设置，一键点击开始即可完成全部试验项目的自动测试，并自动给出测试结果。由于是针对某种保护装置配置的测试模板，所以对于同种其他保护可以直接使用此模板进行自动测试，无需再重新配置，提高自动测试模板的复用性与测试效率

技术特点

◆ 智能测试模块

支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

◆ 自动测试

具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目。

◆ 模拟量输出

可对模拟的保护、发变组等装置进行测试。

◆ 多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

◆ AQ及报警

具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；

◆ 故障回放

支持故障仿真和COMTRADE 格式数据回放功能；

◆ MMS 服务

具备MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；

◆ 对时与授时

具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号。

◆ 硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；

◆ 状态序列

模拟量通道12个，状态序列可做到120组（下位机实测）上位机软件模拟通道无上限。

◆ 波形回放

支持录波数据回放，支持录波文件夹形式连续回放，支持波形拓展回放。

◆ 触摸操作

配备10.4 寸高分辨率显示屏，支持触摸操作。

◆ 无线连接

提供4G 远程测试功能，具备 WiFi 模块，方便用户使用。

产品参数：

◆ 供电电源

功耗<2000va<>

交流供电220V±20%（47～63Hz）

直流供电200～380 VDC

◆ 交流电压源输出

量程：6×125V，每路125V/60VA

准确度：0.2~2V时，±2mV；2V~130V时，±0.05%

分辨率：1mV

◆ 交流电流源输出

量程：6×30A，每路30A/300VA

准确度：0~500mA时，±1mA； 500mA~30A时，±0.05%

分辨率：1mA

◆ 输出相位

范围：0~360°

准确度：±0.1°

分辨率：0.1°

◆ 输出频率

范围：0~1200Hz

准确度：<±0.001hz(0~65hz)<±0.02hz(450~1200hz)<>

分辨率：0.001 Hz

◆ 直流电压源输出

量程：-175～+175V（L-N），1*0～350V（L-L）；

准确度：0.1%

◆ 直流电流源输出

量程：6路，每路0~30A/250VA

准确度：0.1%

◆ 独立辅助直流

110/220VDC可切换，功率不小于100W, 精度：0.5%

◆ 同步接口

数量：GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS  信号 2对：1对对时，1对授时；IEEE 1588 1对

接口类型：GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588

◆ 时间测量

范围：1ms~9999.999s

准确度：1ms

◆ 开关量输入

数量：8对

◆ 开关量输出

数量：6对，其中2对为快速开出(反应时间≤0.1ms)，可以另外加装。

遮断容量：DC250V /0.5A

◆ 无线连接

接口类型：WIFI，4G

◆ 有线连接（以太网通讯接口）

端口数量：2个

接口类型：百兆LAN口，RJ45

◆ 供电电源

供电电压：AC/DC 220V，允许偏差：±20%

供电频率：47~65 Hz

辅助电源：一路110V/220V

◆ 模拟量小信号输入（选配）

通道数量：12路；

接口类型：航空插头，交流电压

◆ 模拟量小信号输出（选配）

通道数量：12路每路类型可以定制；

接口类型：航空插头，交流电压0-7V或者直流电流0-20mA

◆ USB接口

数量：3个

◆ 工作环境条件

工作温度：-10℃~50℃

湿度：≤95%,无凝露

◆ 其他

重量：18.5kg（轻型化机箱10.5KG，开关量输出为4对，开入量输入8对，其他参数无变化。

尺寸：460×436×212(mm)

联机接口：RJ45

显示屏：10.4寸1024*768真彩液晶显示屏，带触摸功能
