产品简介：

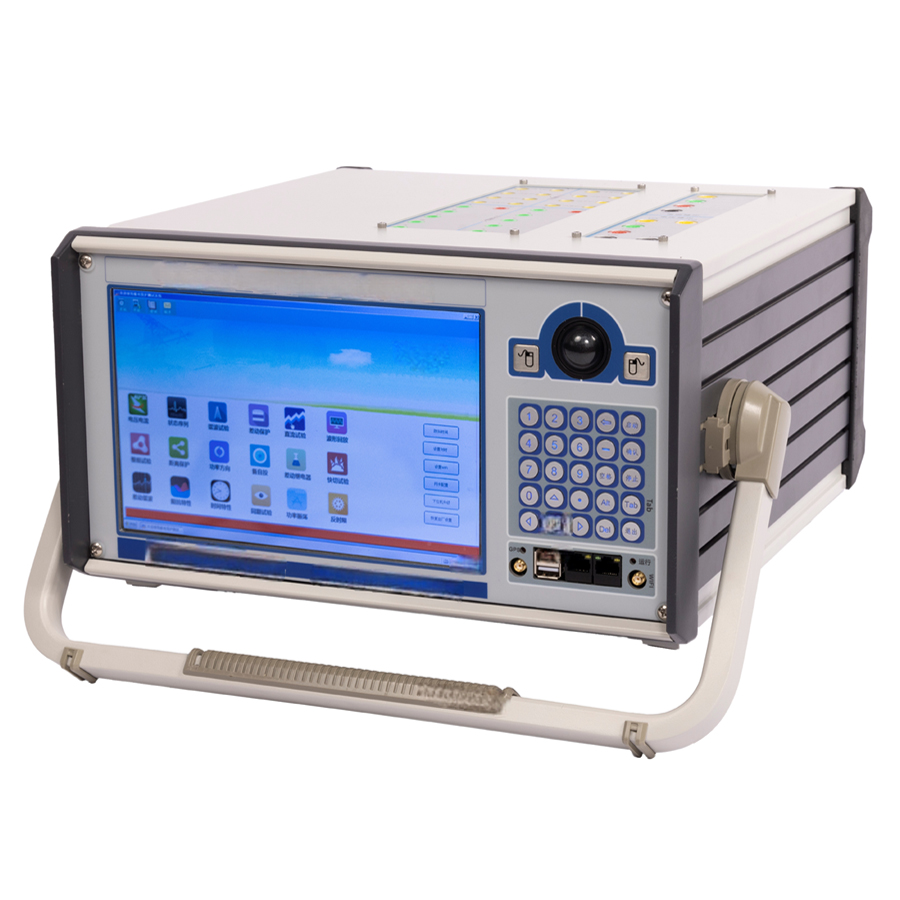

JL5012十二相继电保护测试仪依靠先进的模块化设计、LX的数字电路技术和高精度的线性功放，开发出9路电压、12路电流的全功能高电压继电保护测试仪。电压电流具有高精度、高稳定性、高可靠性特点，同时全程可设置回采并可转COMTRADE文件，以便于现场调试。JL5012十二相继电保护测试仪对于变电站、发电厂和各类工矿企业的母差保护等复杂保护校验可以大幅提高测试便捷和工作效率。
产品特性：
◆ 标准21相电压电流完整同时输出，且幅值、相位、频率完全独立调节
◆ 21通道闭环回采录波监视对本机21通道电压电流输出波形进行回采、监视和录波，可直观方便地监视和观察输出波形失真情况，录波时间由硬盘容量大小决定，并可在故障再现中重放录波文件。
◆ 双操作方式除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。
◆ 高性能主控制器输出部分采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真小，线性好。

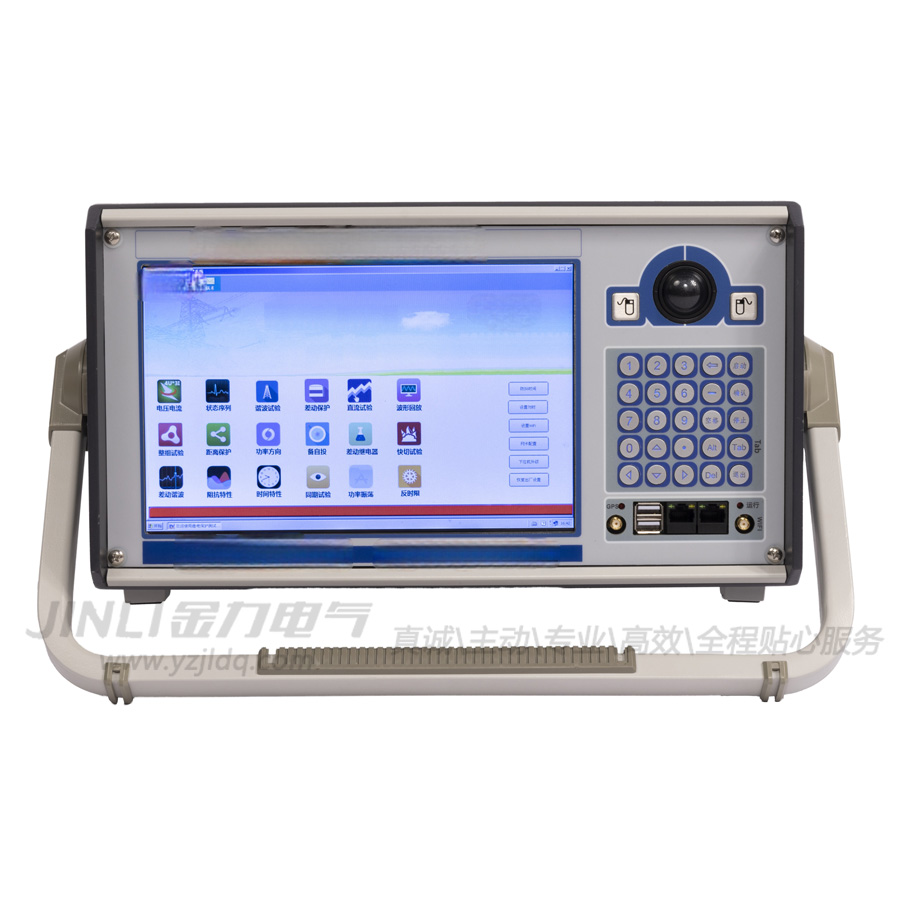

◆ 高速大容量工控机，10.4”超大屏幕内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。装置自带10.4”超大屏幕，显示容量和字体大，效果佳。
◆ 模块式组合部件结构采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，大量采用精密元器件，并进行了专业化的结构设计。装置可靠性高，EMC性能JIJIA，且体积小、重量轻、功能全、携带方便。
◆ 新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，小信号精度极高，波形精致平滑，性能ZY。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。
◆ 功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。12相电流可方便进行三相差动保护测试，21相输出可用于备自投测试。
◆ 备自投测试及快切功能10路开入8对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。

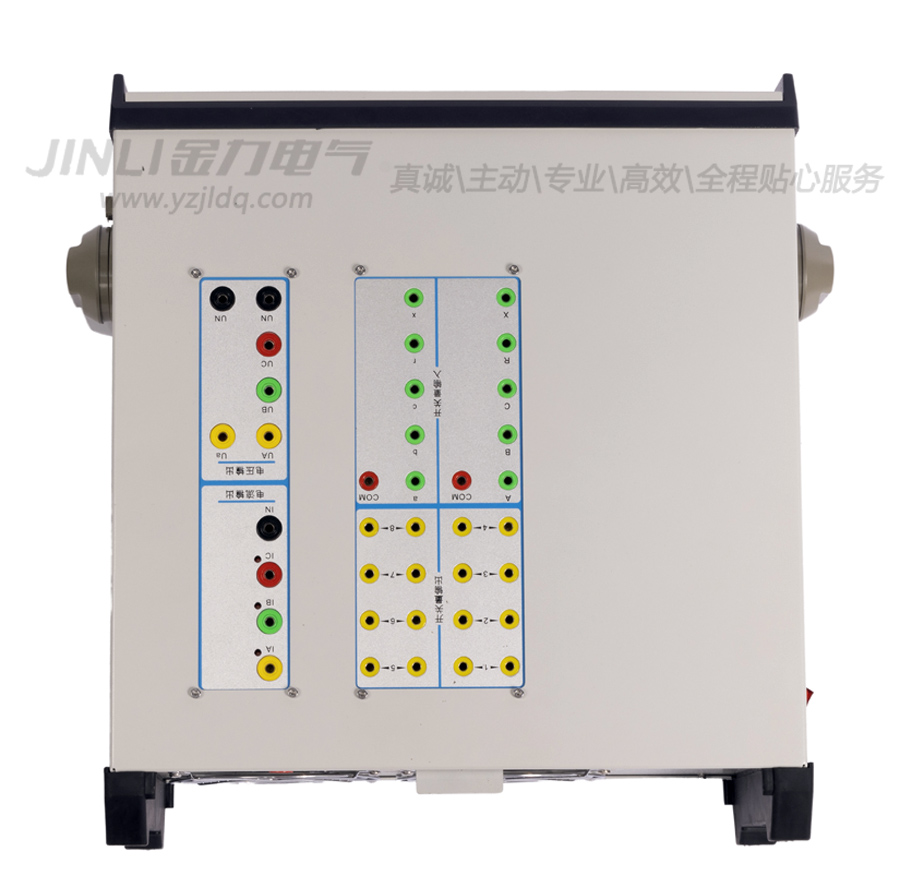

◆ 接点丰富10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。
◆ 独立可调直流电源设有一路大功率110V 或 220VZY直流电源输出。
◆ 接口完整装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。
◆ 内置GPS装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。

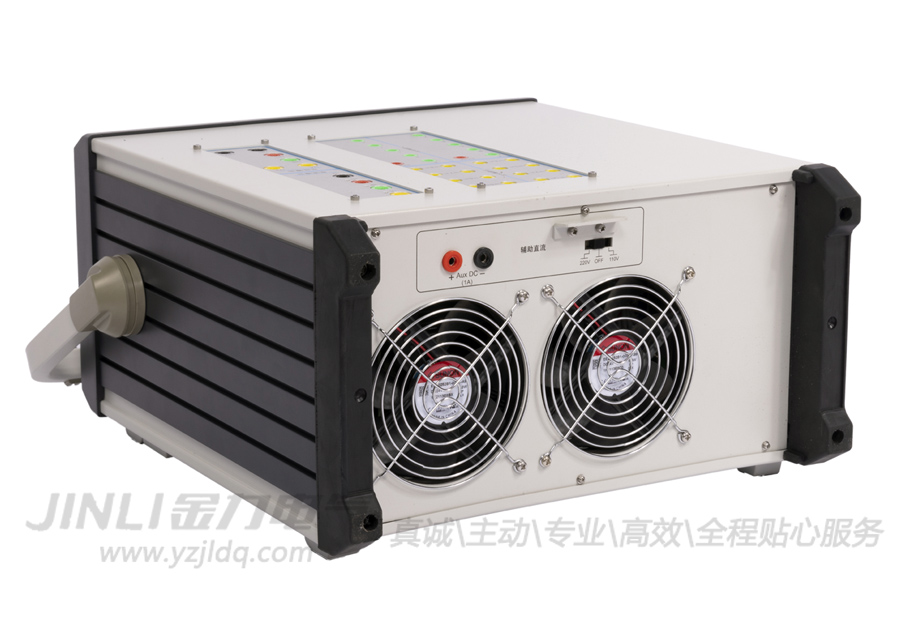

◆ 完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
◆ 轻小型高集成单机和一体化结构属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。
功能与用途：
除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、YJ性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。６相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
环境条件：
◆ 正常工作温度：--5℃~45℃
◆ 极限工作温度：--10℃~50℃
◆ 储存及运输：0℃~40℃
◆ 工作湿度：20%~90%，无凝露
◆ 工作环境：无腐蚀性气体
◆ 大气压力：80kPa~110kPa
◆ 海拔：0~3000m
产品参数：
◆ 交流电流输出：12路，每路30A/450VA
◆ 交流电压输出：9路，每路120V/80VA
◆ 交流输出精度：0.1%（主量程范围内）
◆ 直流电流输出：12路，每路±10A/120VA，0~60A
◆ 直流电压输出：9路，每路±160V/80VA，0~350V
◆ 直流输出精度：0.2%（主量程范围内）
◆ 相位：0~360°
◆ 相位精度：0.01°
◆ 叠加谐波：2~24次谐波
◆ 输出频率：0~1200Hz
◆ 频率精度：0.001Hz
◆ 开入量：10路（无极性,可扩展）
◆ 开出量：8对（可扩展）
◆ 独立直流：DC110V/220V，额定电流1.5A
◆ 外形尺寸：420×360×210mm3
◆ 重量：22kg
