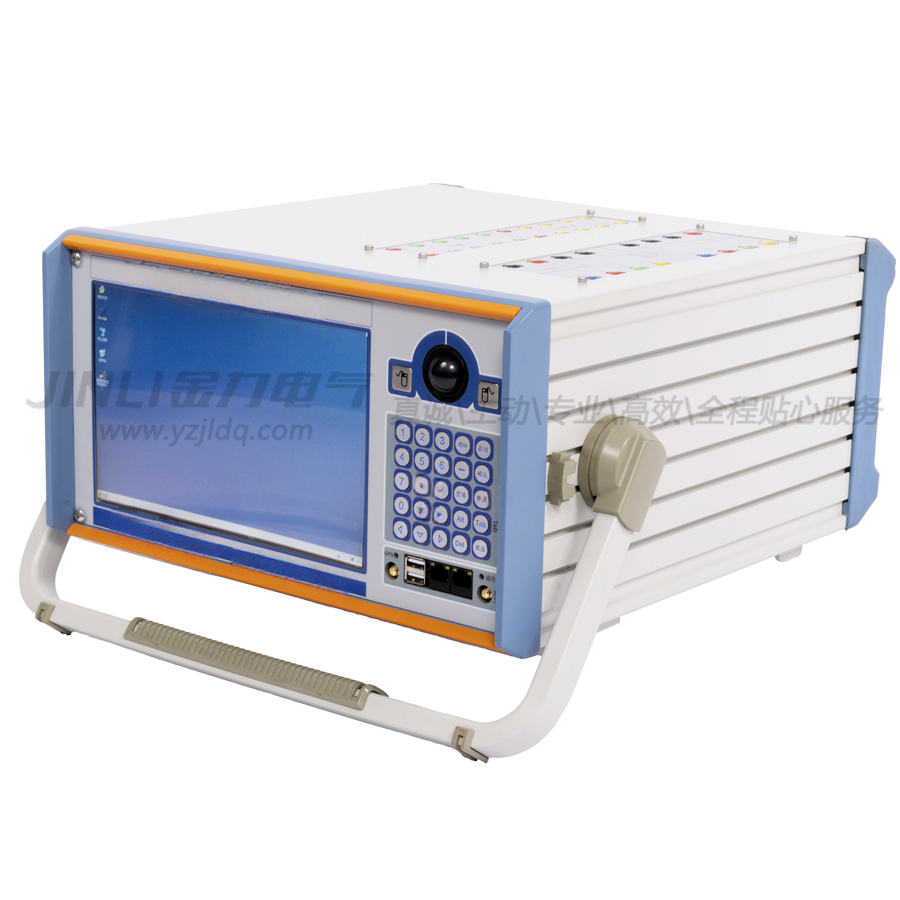

JL5013高电压继电保护测试系统（6U、6I高电压六相继电保护测试仪 0.1级）

产品简介：

JL5013高电压继电保护测试系统是一款便携式6相高电压保护继电器测试系统，可用于测试大多数类型的现代多功能保护继电器。具备独立的6路电流输出和6路电压输出，每路电流输出范围为0到30A，电压输出范围为0到300V，通过并联或串联，可以达到单相电流100A、线电压512V。JL5013高电压继电保护测试系统可广泛适用于新能源、光伏储能、微电网和出口项目的海外地区380V电压等级保护的良好测试。

产品特性：

◆ 标准12相电压电流完整同时输出，且幅值、相位、频率完全独立调节

◆ 12通道闭环回采录波监视  对本机12通道电压电流输出波形进行回采、监视和录波，可直观方便地监视和观察输出波形失真情况，录波时间由硬盘容量大小决定，并可在故障再现中重放录波文件。

◆ 双操作方式除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。

◆ 高性能主控制器输出部分采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真小，线性好。

◆ 高速大容量工控机，10.4”超大屏幕内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。装置自带10.4”超大屏幕，显示容量和字体大，效果佳。

◆ 模块式组合部件结构采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，大量采用精密元器件，并进行了专业化的结构设计。装置可靠性高，EMC性能JIJIA，且体积小、重量轻、功能全、携带方便。

◆ 新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，小信号精度极高，波形精致平滑，性能ZY。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。

◆ 功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。

◆ 备自投测试及快切功能10路开入8对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。

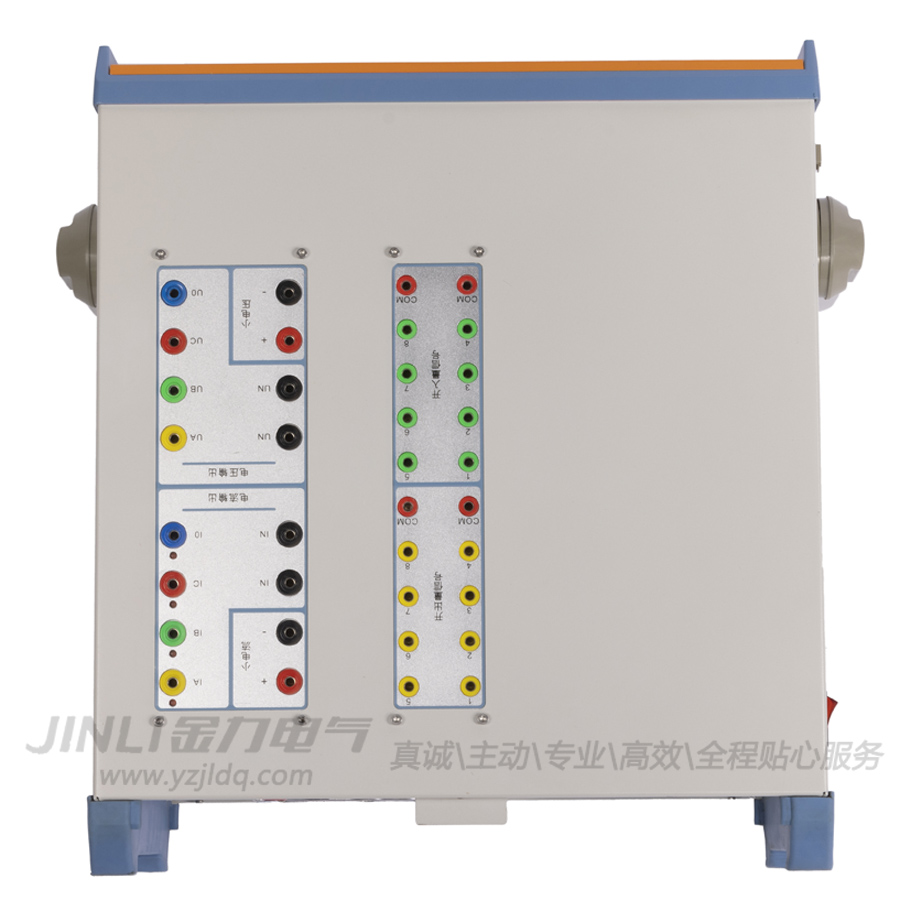

◆ 接点丰富10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。

◆ 独立可调直流电源设有一路大功率110V 或 220VZY直流电源输出。

◆ 接口完整装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。

◆ 内置GPS装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。

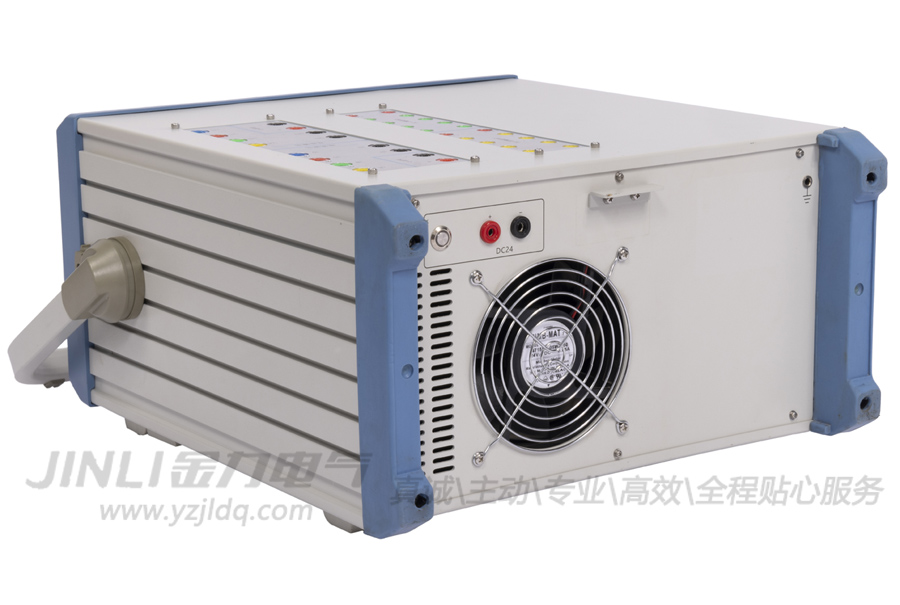

◆ 完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

◆ 轻小型高集成单机和一体化结构属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。

功能与用途：

除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、YJ性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。６相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。

环境条件：

◆ 正常工作温度：--5℃~45℃

◆ 极限工作温度：--10℃~50℃

◆ 储存及运输：0℃~40℃

◆ 工作湿度：20%~90%，无凝露

◆ 工作环境：无腐蚀性气体

◆ 大气压力：80kPa~110kPa

◆ 海拔：0~3000m

产品参数：

交流电流输出：

◆ 相电流输出时每相输出范围（有效值）0～100A

◆ 输出精度I≤30A时，±0.05%，I＞30A时，±0.1%

◆ 相电流长时间允许工作值（有效值10A

◆ 电流zui大输出功率500VA

交流电压输出：

◆ 相电压输出（有效值）0～300V

◆ 线电压输出（有效值）0～512V

◆ 输出精度±0.05%

◆ 电压输出功率50VA

◆ 交流输出精度：0.1%（主量程范围内）

◆ 直流电流输出：6路，每路±10A/120VA，0~60A

◆ 直流电压输出：6路，每路±160V/80VA，0~350V

◆ 直流输出精度：0.2%（主量程范围内）

◆ 相位：0~360°

◆ 相位精度：0.01°

◆ 叠加谐波：1~24次谐波

◆ 输出频率：0~1200Hz

◆ 频率精度：0.001Hz

◆ 开入量：8路开关量输入，空接点“1”：≤10kΩ,“0”：≥20 kΩ

◆ 电位接点接入“0”：0～ +6V；“1”：+11 V～ +250V

◆ 开出量：8路开关量输出 8路开出均为快速开出，遮断容量DC：250V／0.5 A；AC：250V／0.5 A。

◆ 时间测量范围：0.1ms～9999s，测量精度＜0.1ms

◆ 输入电源：AC220V±15%，50Hz±2.5Hz

◆ 独立直流：DC110V/220V，额定电流1.5A

◆ 外形尺寸：420×360×210mm3

◆ 重量：16 kg
