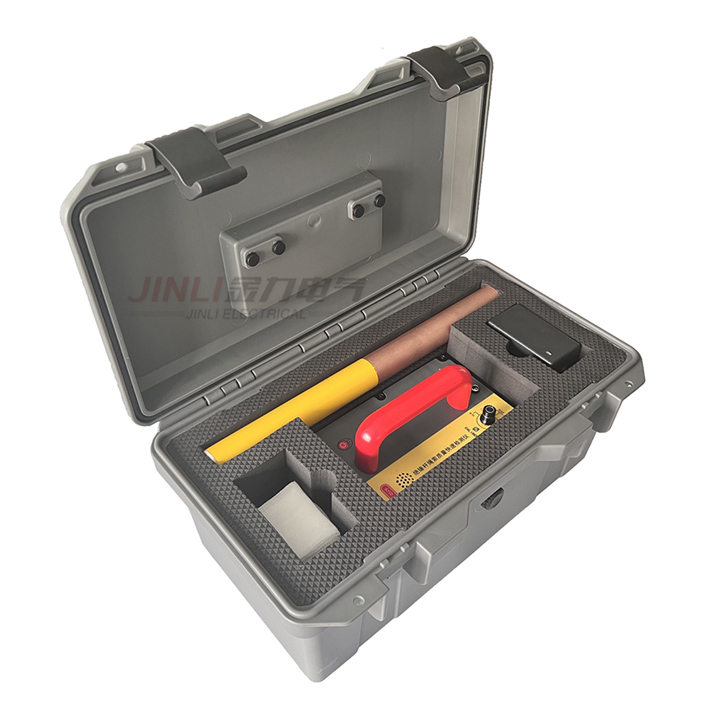

JL1107绝缘杆绳索质量快速检测仪

添加时间:2023-11-09 09:07:31   浏览次数:526

产品简介:

带电作业用的绝缘杆、绝缘棒和绝缘绳索的绝缘性能关乎作业人员的人身AQ,在使用之前必须对其绝缘性能进行测试,一般常用的方法是用绝缘电阻测试仪(即兆欧表)测试或进行分段耐压测试,这些方法比较费时费力,而且由于绝缘设备某个局部的绝缘劣化不会引起设备整体绝缘电阻较大变化,因而较难及时发现此类缺陷。

JL1107绝缘杆绳索质量快速检测仪采用全新的高频测量原理和技术,提供了一种简便、快速、AQ的检测方法。

AQ事项:

◆ 本仪器户内、户外均可使用,但应避免雨淋、腐蚀气体、尘埃、高温等场所使用;

◆ 使用本仪器前一定要认真阅读本手册;

◆ 仪器的操作者应具备一般电气设备或仪器的使用常识;

◆ 本仪表属高精密仪表,应避免剧烈振动;

◆ 对本仪器的维修、维护和调试应由专业人员进行;

◆ 使用仪器过程中应轻拿轻放,不可撞击、倒放或放置重物在仪器上面;

◆ 请严格按照使用说明书的测试步骤进行各项操作;

◆ 仪器应放置于干燥、通风,无腐蚀性气体的室内;

◆ 请不要私自拆卸、分解或改造仪器,否则有爆炸的危险;

◆ 请不要私自维修仪器或改造、加工仪器,否则仪器不在质保之列。

依据标准:

JL1107绝缘杆绳索质量快速检测仪依据的相关标准如下表所示:

序号

标准名称

1

GB50150-2006《电气装置安装工程电气设备交接试验标准》

2

GB 13398-2008《带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒》

3

GB/T 6587-2012《电子测量仪器通用规范》

4

GB/T 13035-2003《带电作业用绝缘绳》

5

DL/T   596-2005           《电力设备预防性试验规程》

6

DL/T 846-2004          《高电压测试设备通用技术条件系列标准》

7

GB1094.1-GB1094.6-96  《外壳防护等级》

产品优势:

◆ 采用高频测量新方法,无交直流高电压输出,输出电压低于人体AQ电压,绝无触电危险;

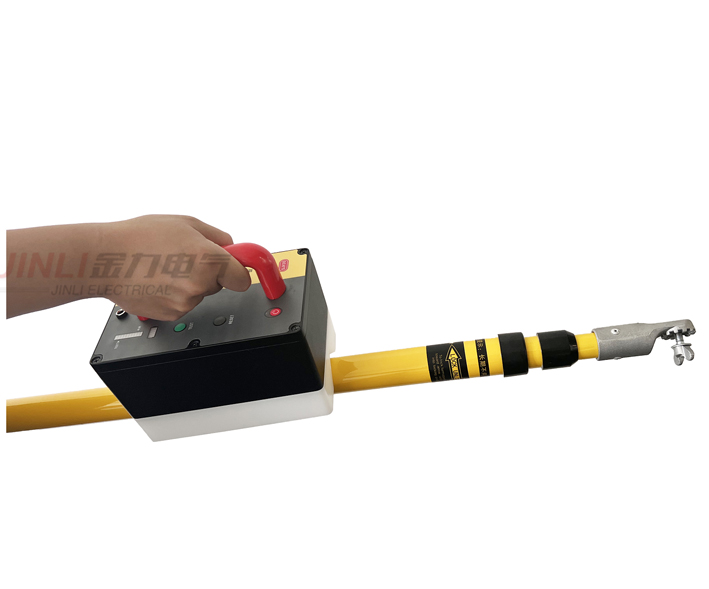

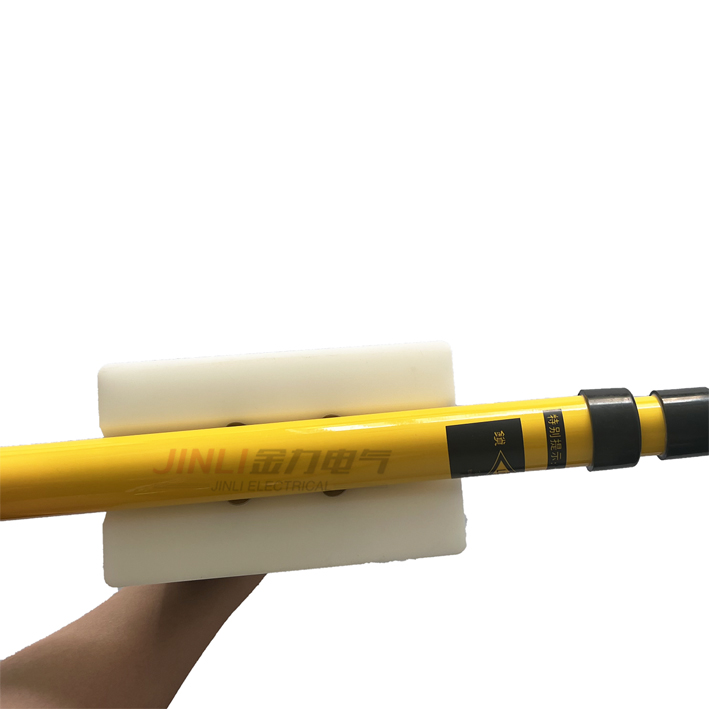

◆ 底部采用V型卡槽式设计,测量时只需沿被测物表面滑动即可实时检测被测物全段绝缘状态,检测过程快速GX,省时省力;

◆ 采用多电极方案,保证对不同尺寸的被测物均能实现良好接触,满足不同应用需求,被测物标准尺寸如下:

绝缘棒:Φ10mm~Φ15mm

绝缘杆:Φ28mm~Φ77mm

绝缘绳:Φ10mm~Φ14mm

◆ 具有自检功能,能及时发现设备自身问题,防止因仪器故障误判被测物绝缘状态,引发不可预测的AQ事故;

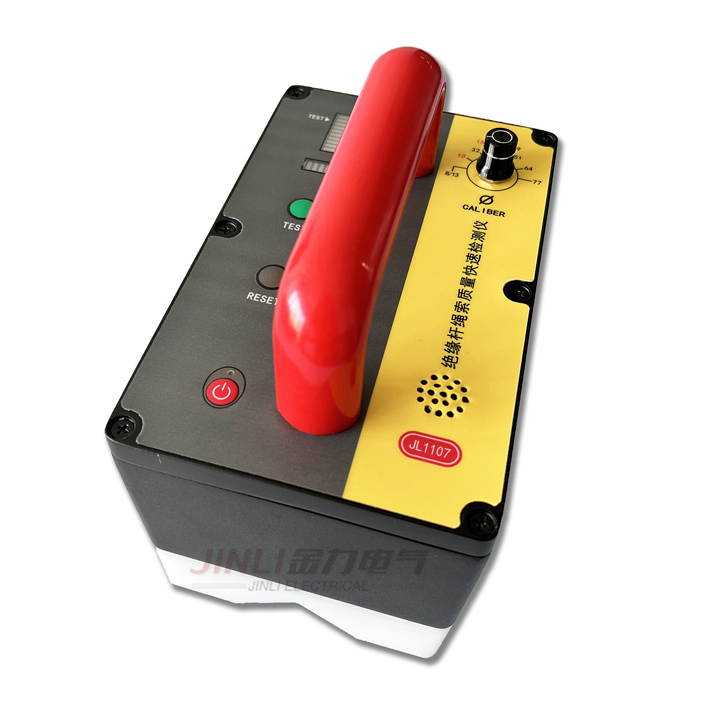

◆ 人机接口简单,易操作,采用多段光条式数码管和蜂鸣器显示设备绝缘状态,简洁明了。

供电方式:

JL1107绝缘杆绳索质量快速检测仪采用ZX的电源适配器,请勿在使用过程中使用其它充电器,否则造成的任何后果,厂家不承担任何责任。ZX充电器具体参数如下:

◆ 输入:220~240V AC;

◆ 输出:输出电流1A,zui大输出电压29.4V;

◆ 充电状态指示灯LED:为红灯表示正在充电,为蓝灯表示已充满。请不要对电池过度放电,否则将有损电池。

测试原理:

当被测物绝缘劣化时,其等效绝缘电阻和等效电容将发生变化,可以通过检测绝缘电阻或者进行工频耐压试验来判断,由于绝缘电阻达到数兆欧到数百兆欧,为获取较大电流信号提高测量精度,施加的直流或工频交流电压需达到数千伏到数十千伏级别,严重威胁测试人员人身AQ。

在被测物绝缘发生劣化时,等效电阻和电容都将发生变化,利用电容在高频下阻抗降低的原理,对被测物施加高频信号,在电压较低时也可以获取较大的电流信号,通过测量电压和泄漏电流,可以计算得到等效电阻和电容,进而判断被测物绝缘状态。

产品参数:

输出电压

27V方波,频率20kHz

短路电流

56mA

仪器功能

可测试绝缘杆、绝缘棒和绝缘绳索的绝缘状态

被测物尺寸

绝缘棒:Φ10mm~Φ15mm

绝缘杆:Φ28mm~Φ77mm

绝缘绳:Φ10mm~Φ14mm

电池容量

2.6Ah

显示方式

发光数码管

保护功能

过压、电池过充、电池过放保护

体积

187mm×119mm×115mm

主机净重

2.4Kg(含电池)
