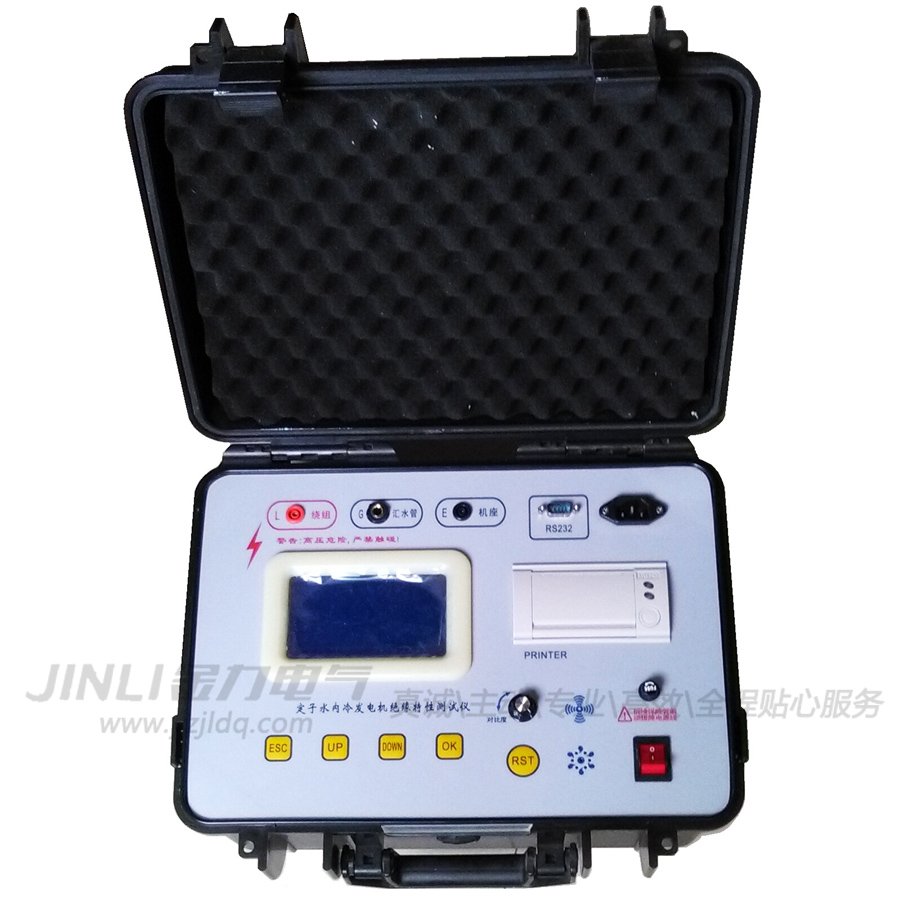

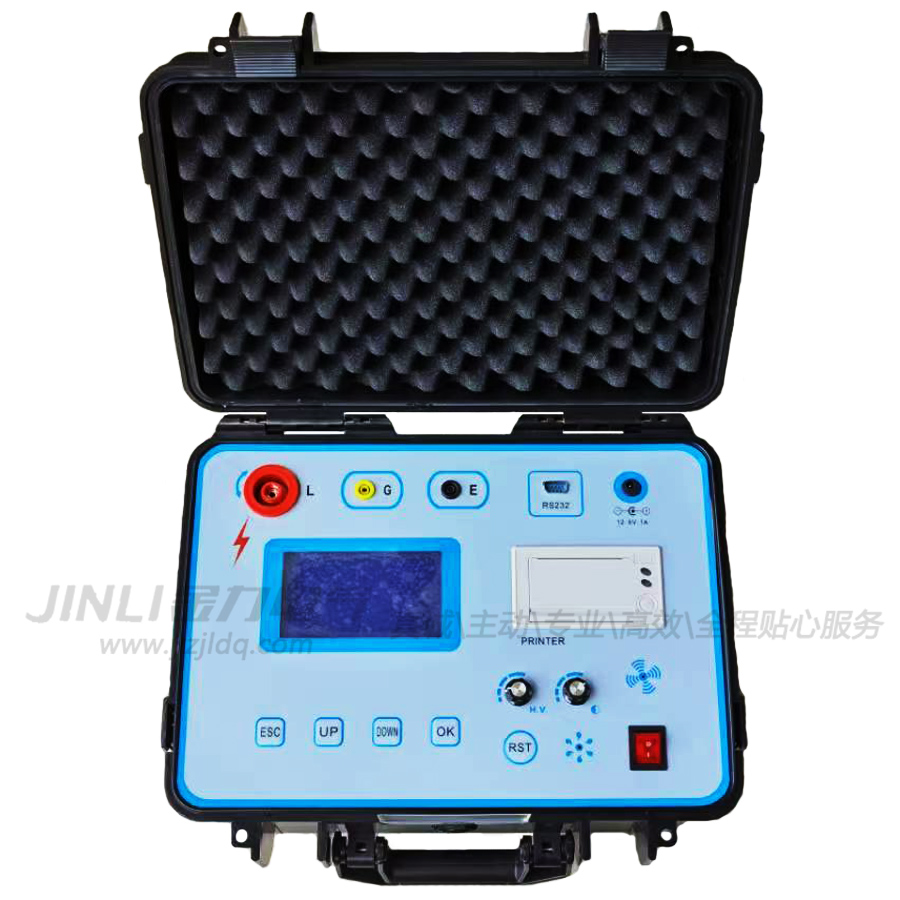

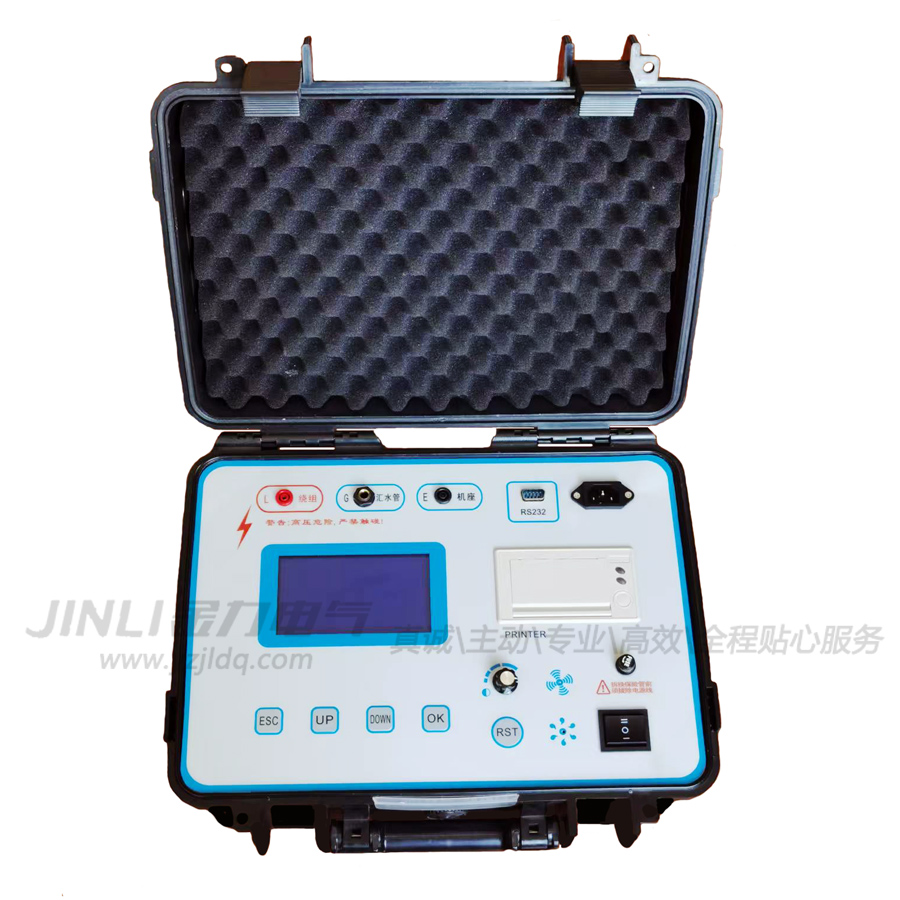

JL9001水内冷发电机绝缘电阻测试仪

添加时间:2022-01-20 13:58:07   浏览次数:1940

产品简介:
JL9001水内冷发电机绝缘电阻测试仪采用高精度微电流测量系统、数字升压系统。本仪器用于测量水内冷发电机定子绕组的绝缘性能,常被用于电机出厂试验或定期例行维护试验中用来判断电机在数月或数年内绝缘电阻的变化。绝缘电阻发生大的变化,就可能预示着潜在的故障。
JL9001水内冷发电机绝缘电阻测试仪、输出电流大于20mA,输出电压有2500V、5000V两种可选。仪器内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行,结果由大屏幕液晶显示,并可以将结果进行存储。
产品别称:
水内冷发电机绝缘测试仪、水内冷绝缘测试仪、发电机绝缘测试仪、水内冷发电机绝缘特性测试仪、水内冷发电机兆欧表、水内冷发电机兆欧表、绝缘电阻测试仪,发电机定子绕组
产品特性:
◆  采用微电脑控制,菜单操作,大屏幕液晶LCD点阵显示,低压屏蔽法测量,性能稳定,属智能化仪表。
◆  自动测量R15、R60、R600,自动计算吸收比、极化指数。
◆  测试电压为负高压5000V/2500V,带载能力强。绕组与汇水管间电阻(水阻)低至100kΩ时,测试电压跌落<10%。
◆  测量范围为0 ~20GΩ,自动切换量程。
◆  能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时,仍能保证测量准确度。
◆  模拟条指针与数字显示相结合,形象的表明数据的变化趋势及准确的测量结果。
◆  随时显示测试时间,且每隔15秒蜂鸣器自动鸣叫提示。
◆  测量完毕自动泄放高压,高压泄放时间不超过5秒。
◆  自动测量环境温度、空气湿度及每次测试的日期与时间。
◆  能保存60组测量结果,且数据20年可不丢失。
◆  自带RS232接口,能与计算机数据通信;自带打印机,可对测量结果进行打印,免去了抄表工作。
◆  具有全面完善的保护功能,工作可靠性高。
产品参数:

额定测试电压

负高压5000V

输出测试电压

±10%

高压带载能力

负载100kΩ  电压跌落< 10%

测量范围

0 ~ 10GΩ(2.5KV),  0 ~ 20GΩ(5KV)

准确度等级

10.0级

0 ~10GΩ范围的基本误差

±( 10%·Rx + 2d )

10~20GΩ范围的基本误差

±( 20%·Rx + 4d )

高压显示误差

±( 5%·Ux + 1d )

温度测量误差

±0.5℃

空气湿度测量误差

±4%RH

供电电源

50Hz 220V ±10%

耗电

< 250W

绝缘电阻

> 50 MΩ (500V)(测试线与机壳间)

耐压

AC3kV 50Hz 1min(测试线与机壳间)

工作温度与湿度

0℃ ~ +40℃   < 85%RH

贮存温度与湿度

-20℃~ +50℃  < 90%RH

外形尺寸

400(L)×350(W)×230(H) (mm)

重量

≈ 9.8kg
