QJ44型直流双臂电桥

添加时间:2022-04-13 10:32:15   浏览次数:1476

产品简介:

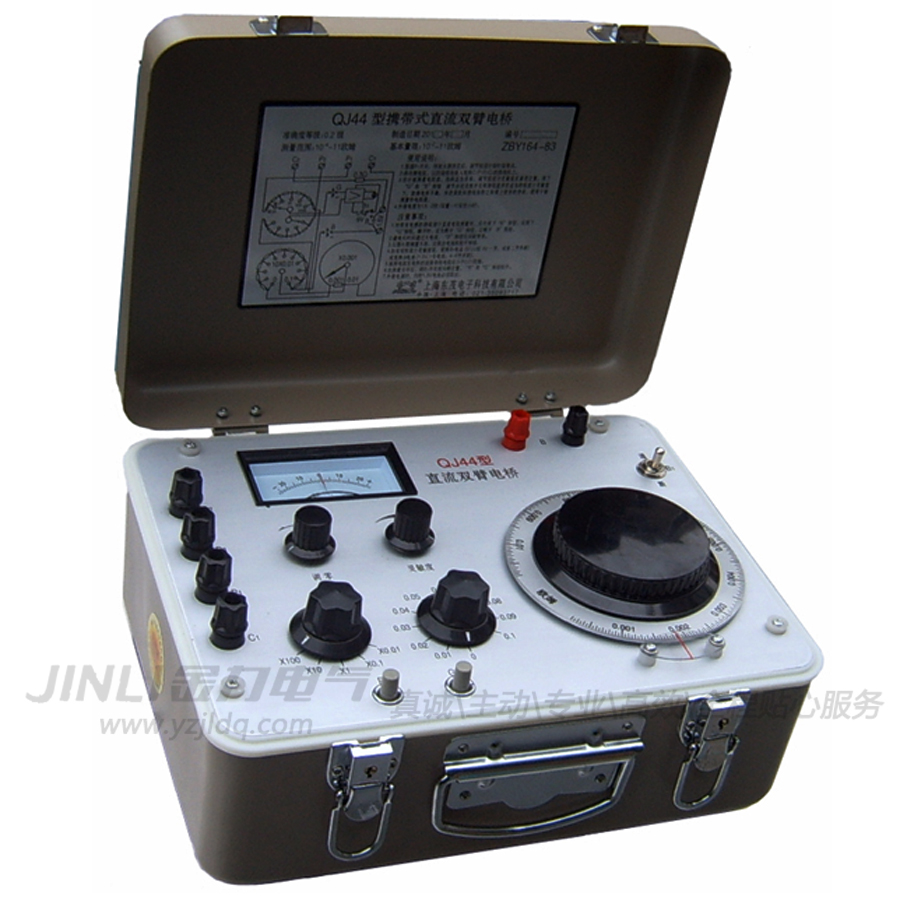

QJ44型直流双臂电桥,符合GB/T3930-1983标准,是携带型测量0.0001-11Ω电阻的双臂电桥。全量程由五个量限和步进读数盘及滑线读数盘组成;内附晶体检流计和内附工作电源,故不需任何其它附件即可投入测量工作。适合工矿企业实验室、车间现场或野外工地,对直流低值电阻作准确测量。体积小,测量迅速,使用方便,为配合外接高灵敏度指零仪表及大容量电源需要,电桥有外接指零仪插座及外接电源接线端钮。开关、接线柱及指零表头等仪器的部件均安装在一块金属板上,表头读数清晰,并有灵敏度调节,抗振强度高,整个仪器装入带盖的金属箱内,携带方便。
产品特性:
QJ44型直流双臂电桥的主要用途,用来测量(0.0001-11)Ω的直流电阻,金属导体的电阻率、导线电阻、直流分流器电阻、开关、电器的接触电阻及各类型电机、变压器的绕线电阻和升温试验等。
产品参数:
1.总有效量程:(0.001-11)Ω,分五个量程
2.电桥的参考温度为(20±1.5)℃,参考相对湿度为40%-60%。
3.电桥的标称使用温度为(20±1.5)℃,标称使用相对湿度为25%-80%。
4.在参考温度和参考相对湿度的条件下,电桥各量限的允许误差极限为。
Elim=±C%(RN/10+X)•••••••••••••(1)
式中:Elim-允许误差极限,Ω;
X-标度盘示值,Ω。
5.电桥各量限,有效量程,等级指数和基准值于表1所示。
表1
量程因素 有效量程(Ω) 等级指数(C) 基准值RN(Ω)
×100 1-11 0.2 10
×10 0.1-1.1 0.2 1
×1 0.01-0.11 0.2 0.1
×0.1 0.001-0.011 0.5 0.01
×0.01 0.0001-0.0011 1 0.001
6.相对湿度在参考条件下,温度超过参考温度范围,但在标称使用范围之内,由于温度变化引起的附加差不应超过相应一个等级指数值。
7.温度在参考条件下,湿度超过参考相对湿度范围,但在标称使用相对湿度范围之内,由于湿度变化引起的附加误差不应超过相应一个等级指数值的20%。
8.电桥的工作电源为1.5V(内附电源1.5V一号[R20]电池6节并联),晶体管指放大仪器工作电源为6F22、9V(3节并联)。
9.内附晶体管指零仪,灵敏度可以调节。在测量(0.01-11)Ω范围内,在规定的电压下,当被测量电阻变化允许在一个极限误差时,指零仪的偏转大于等于一个分格,就能满足测量准确度的要求。灵敏度不要过高,否则不易平衡,测量电阻时间不易过长。
10.仪器重量:约4.5kg
11.外形尺寸:308mm×260mm×160mm
