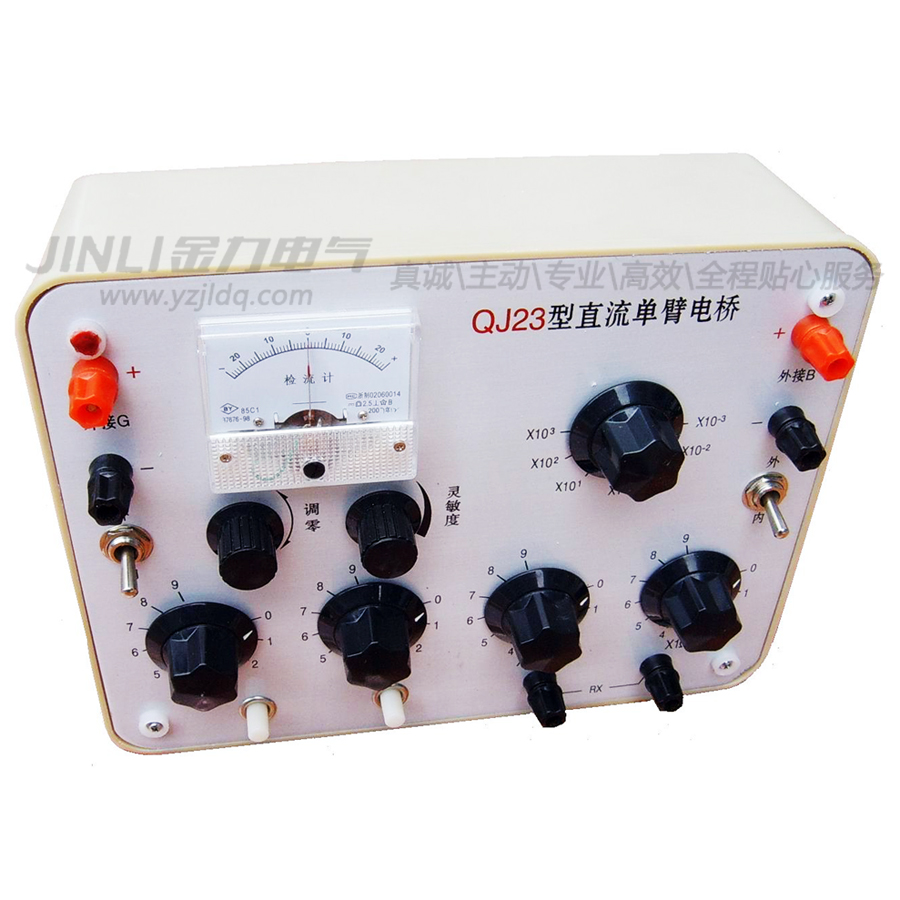

QJ23型直流单臂电桥

添加时间:2022-04-13 10:34:01   浏览次数:1537

产品简介:

QJ23型直流单臂电桥采用惠斯登电桥线路。在其范围内的电阻极为方便,具有内附指零仪及电源,整个测量机构装在金属外壳内,轻便且便携带,适用于实验室及现场使用。

产品特性:

1、本产品系一单电桥,主要由比例臂、比较臂、放大臂、指零仪及电池组等组合而成。
2、比较臂由四个十进盘组成,zui大可调11110欧,zui小步进为1欧
3、放大器采用运算放大器,接在指零仪的输入端,以提高指零仪的灵敏度。
4、所有线绕电阻均采用高稳定性锰铜电阻丝,以无感式绕制在磁骨加上。
5、QJ23直流单臂电桥性能稳定,灵敏度高,数据准确。
主要技术性能:
1.测量范围
1Ω~9.999MΩ
2.准确度:0.2%
3. 内附指零仪:电流常数<6×10-5a>4.电源:4.5V(2号干电池3节)
5.外型尺寸:225×175×115(㎜)
6.质量:2㎏
各量程主要参数:
注:“*”代表为提高仪器灵敏度,需外接电源。
量程倍率  有效量程(Ω)  准确度(%)  电源电压(V)
X10-3  0~9.999  2  4.5
X10-2  0~99.99  0.2  4.5
X10-1  0~999.9  0.2  4.5
X1  0~9999  0.2  4.5
X10  0~99990  0.5  6*
X102  0~999900  0.5  6*
X103  0~499900  2  21*
0~5999000  2  36*
