JL1006-360kVA/240KV变频串联谐振试验装置参考方案

来源:扬州金力电气   添加时间:2022-10-12 10:11:54   浏览次数:915

JL1006-360kVA/240KV变频串联谐振试验装置参考方案

扬州金力电气有限公司是直流高压发生器,试验变压器,直流电阻测试仪,超低频高压发生器,变频互感器综合测试仪,继电保护测试仪,变频串联谐振试验装置等电力测试仪器专业生产厂家!详情点击:www.yzjldq.com

一、 被试品对象及试验要求

1.35kV/300mm2电缆交流耐压试验,长度2000m,电容量≤0.38μF,试验频率为30-300Hz,试验电压52kV。

2、满足240MVA/220kV以下变压器中性点交流耐压试验,电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。

3、满足110kV开关,母线,GIS交流耐压试验,试验频率30~300Hz,试验电压U≤230kv

二、 工作环境

1. 环境温度:-150C–45 0C;

2. 相对湿度:≤90%RH;

3. 海拔高度:  ≤2500米;

三、 串联谐振主要技术参数及功能,

1. 额定容量:240kVA;

2. 输入电源:单相380V电压,频率为50Hz;

3. 额定电压:40kV;

4. 额定电流:12A;

5. 工作频率:30-300Hz;

6. 波形畸变率:输出电压波形畸变率≤1%;

7. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

8. 温    升:额定负载下连续运行60min后温升≤65K;

9. 品质因素:装置自身Q≥30(f=45Hz);

10. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度:系统有效值1.5级;

四、 设备遵循标准

GB10229-88            《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

装置容量确定

1、35kV/300mm2电缆,长度2000m,电容量≤0.38μF,试验频率为30-300Hz,试验电压52kV。

频率取35Hz

试验电流 I=2πfCU=2π×35×0.38×10-6×52×103=4.3A

对应电抗器电感量 L=1/ω2C=54H,

设计6节电抗器,单节电抗器为60kVA/40kV/75H

2、满足110kV开关,母线,GIS交流耐压试验,试验频率30~300Hz,试验电压U≤230kV。

频率取92Hz

试验电流 I=2πfCU=2π×92×6000×10-12×230×103=0.8A

对应电抗器电感量 L=1/ω2C=475H,

设计6节电抗器,单节电抗器为60kVA/40kV/75H

验证:1、35kV/300mm2电缆交流耐压试验,长度2000m,电容量≤0.38μF,试验频率为30-300Hz,试验电压52kV。

使用电抗器6节串联,此时电感量为L=50×2.1/2=54H

试验频率f=1/2π√LC=1/(2×3.14×√54×0.38×10-6)=35.6Hz。

试验电流 I=2πfCU=2π×54×0.38×10-6×52×103=4.3A

2、满足110kV开关,母线,GIS交流耐压试验,试验频率30~300Hz,试验电压U≤230kV。

使用电抗器4节串联,此时电感量为L=50×/4=330H

试验频率f=1/2π√LC=1/(2×3.14×√475×6000×10-6)=33.1Hz。

试验电流 I=2πfCU=2π×92×6000×10-12×230×103=0.8A

结论:装置容量定为240kVA/40kV,分6节电抗器,电抗器单节60kVA/40kV/1.5A/75H通过组合使用能满足上述被试品的试验要求。

设备使用关系表

试验时设备使用关系列表

设备组合

被试品对象

电抗器

60kVA/40kV 6节

激励变压器输出端选择

35kV电缆,

2000m

使用电抗器6节串联,试验时间60min

3kV

110kVGIS,


使用电抗器4节串联,试验时间60min

12kV

220KV变压器


使用电抗器4节串联,试验时间60min

12kV

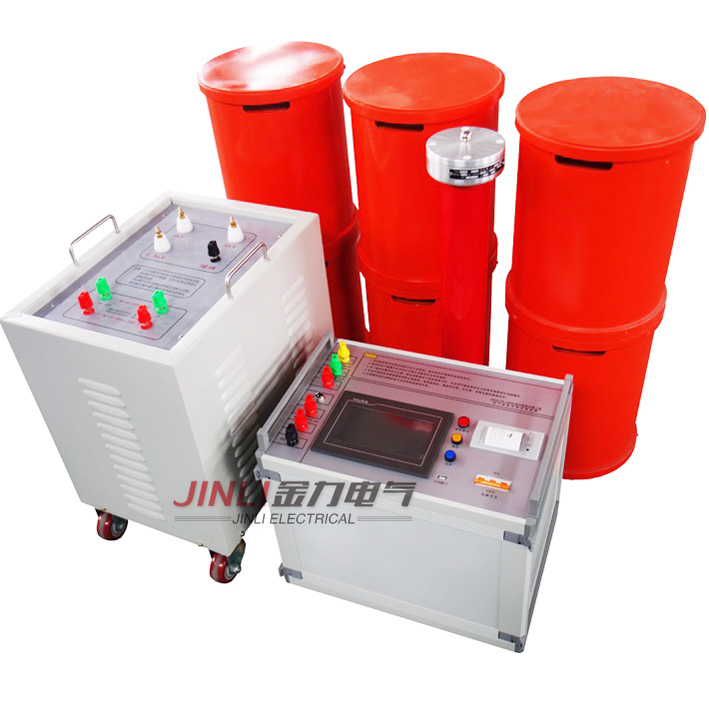

六、系统配置及其参数

1. 激励变压器JLB-20kVA/1.5/3/5/12/0.2/0.4kV       1台

a) 额定容量:20kVA;

b) 输入电压:380V,单相;

c) 输出电压:1.5kV ;3KV ;5KV ;

d) 结    构:干式;

e) 重    量:约135kg;

1. 变频电源JL1006-20kW/380V              1台

a) 额定输出容量:20kW

a) 工作电源:380±10%V(单相),工频

a) 输出电压:0 – 400V,单相,

a) 额定输入电流:50A

a) 额定输出电流:50A

a) 输 出 波 形:正弦波

a) 电压分辨率:0.01kV

a) 电压测量精度:0.5%

a) 频率调节范围:30 – 300Hz

a) 频率调节分辨率:≤0.1Hz

a) 频率稳定度:    0.1%

a) 运 行 时 间:额定容量下连续60min

a) 额定容量下连续运行60min元器件zui高温度≤65K;

a) 噪 声 水 平:≤50dB

a) 可实现以下功能

内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频zui大耗时3分钟(全频扫). 频率分辨率0.1Hz

自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在zui优出力状态,调频时绘制频率电压曲线。

耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

全压输出保护:在调压过程中,严格保证变频电源不会全电压输出

软件经过严格模拟运行检验,运行AQ、稳定、可靠

自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流

保护功能:具有断电、过流、过压及闪络保护功能;

过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置

过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置

击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿

断电保护:试验电源断电后,装置能快速保护

变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动

外观及操作界面充分采用人性化设计,美观大方,操作简便

重量约22kg;

1. 高压电抗器DK-60kVA/40kV                   6节

a) 额定容量:60kVA;

b) 额定电压:40kV;

c) 额定电流:1.5A;

d) 电 感 量:75H/单节;

e) 品质因素:Q≥30 (f=35Hz);

f) 结    构:干式;

g) 重    量:约45kg;

1. 电容分压器FRC-240kV -500pF1套

a) 额定电压:240kV;

b) 高压电容量:500pF

c) 介质损耗:tgσ≤0.5%;

d) 分 压 比:3000:1

e) 测量精度:有效值1.5级;

f) 重    量:约26kg;

供货清单一览表

(一)配置设备一览表

序号

设  备  名  称

型  号  及  规  格

单位

数量

备注

1

激励变压器

JLB-20kVA/1.5/3/5/12/0.2/0.4kV

1


3

变频电源

JL1006-20kW/0.38kV

1


4

高压电抗器

DK-60kVA/40kV

6


5

电容分压器

FRC-240kV/500pF

1


6

内部连接线


1


(二)相关资料一览表

序号

资  料  名  称

单位

数量

备  注

1

出厂试验报告

1


2

成套装置使用说明书

1

3

产品合格证和用户意见卡

1

扬州金力电气专业生产的“变频串联谐振试验装置”规格齐全,“变频串联谐振试验装置”有良好的售后服务和优质的解决方案,欢迎您来电咨询“变频串联谐振试验装置”详细信息!
