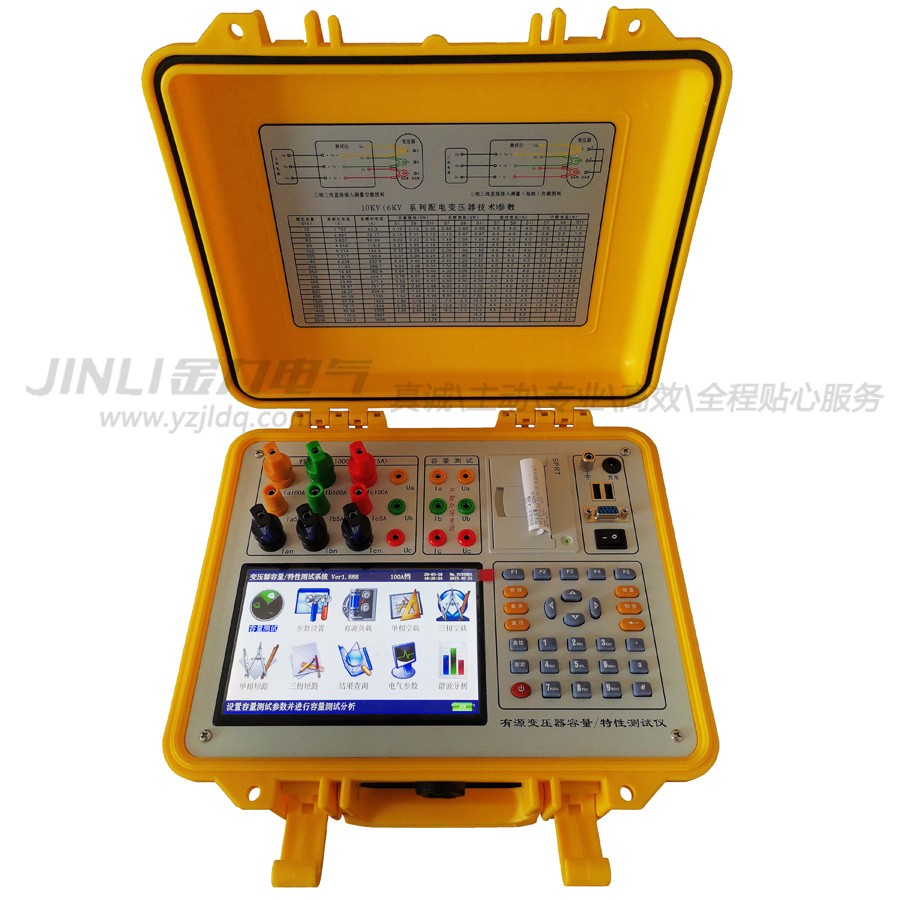

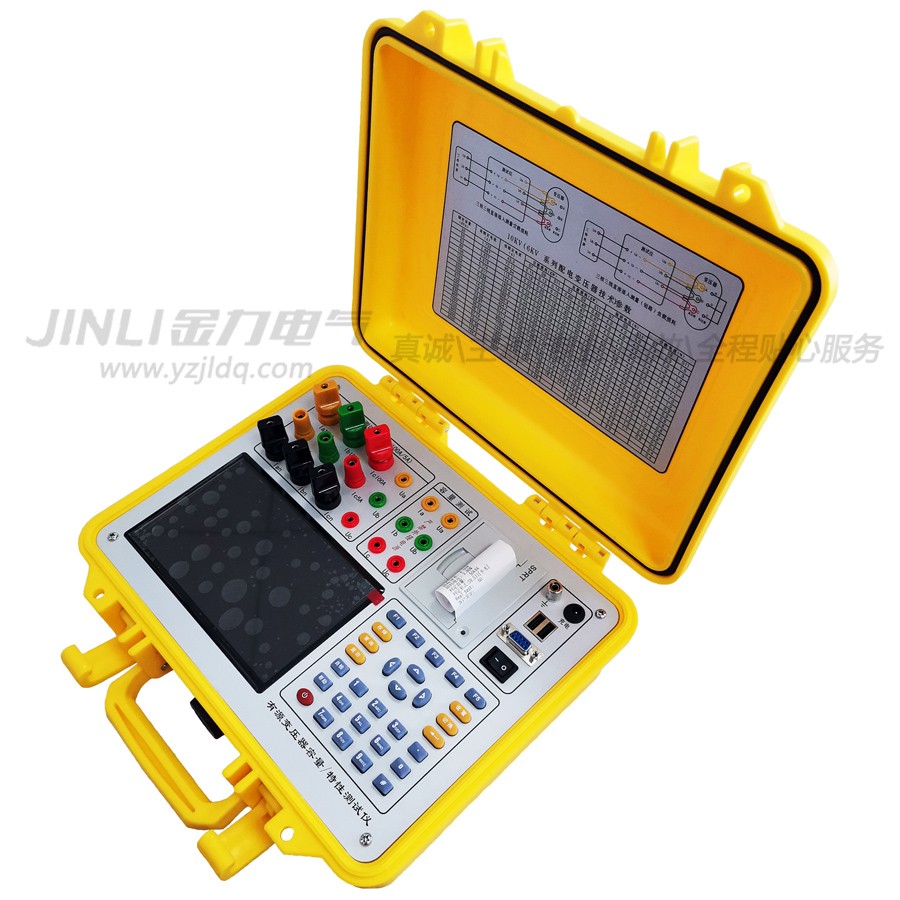

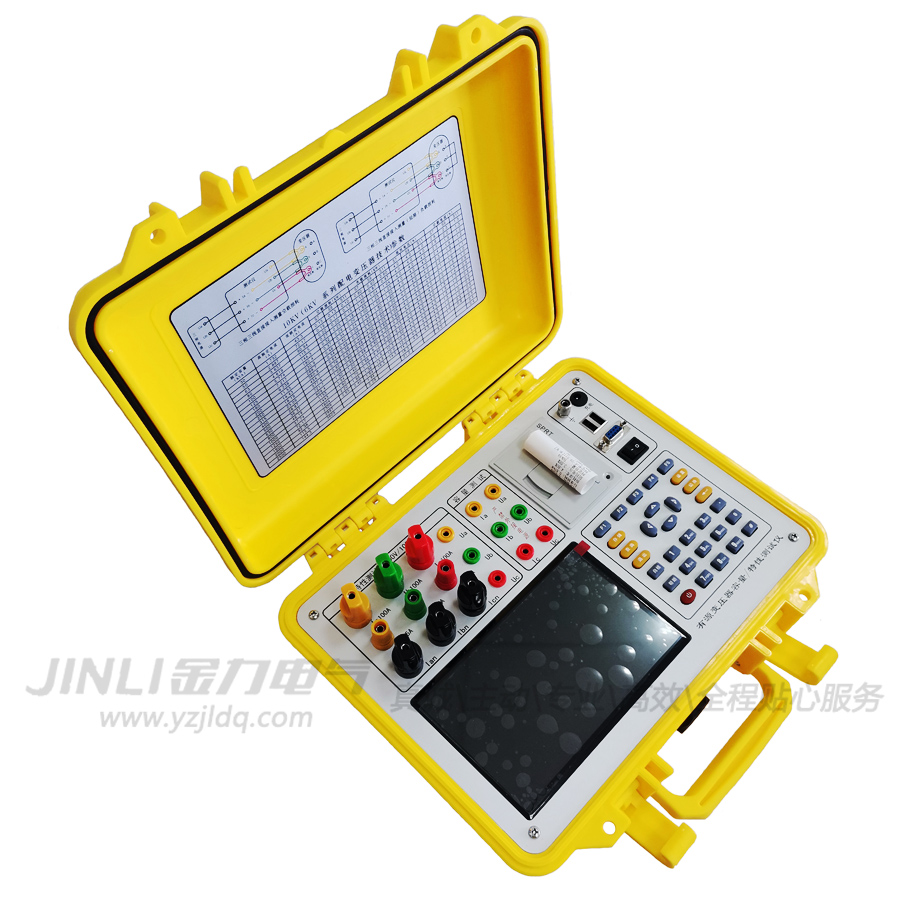

JL3013变压器容量特性测试仪外接CTPT的试验介绍

JL3013变压器容量特性测试仪外接CTPT的试验介绍

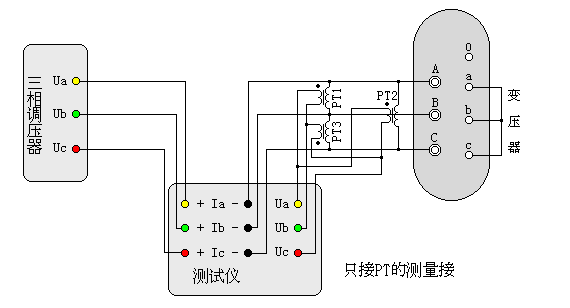

1、当电压超过仪器的量程（且不大于1000V）时将3只PT接入测试回路中，PT并联在相间。将参数设置中PT变比数值设置成相应的比值。

PT的选择方法：

根据1000V/400V的电压互感器，精度建议0.2级。

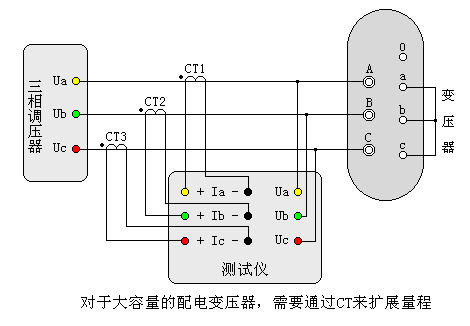

2、当测试电流超过仪器的zui大测量范围时，采用外接CT（电流互感器）的方式进行扩展量程的试验，如下图：

用三只CT串在3条测试电源线中，将CT的次级线圈出线分别引到仪器的A、B、C相的电流端子。

CT的选择方法：

根据zui大的试验电流来选择，例如：被测变压器容量为3150KVA，其高压侧额定电流为181.87A，建议配200/5的电流互感器，精度建议0.2级。

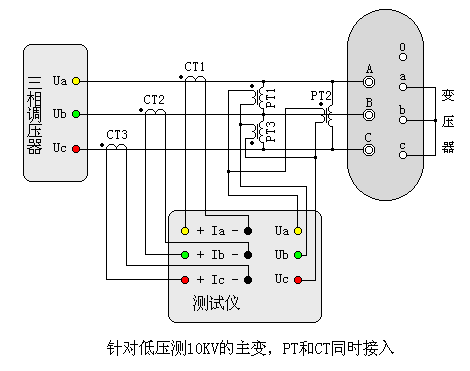

3、当电压超过仪器的量程或电压电流都超过仪器的量程时将3只CT和3只PT同时接入测试回路中，CT串联进去，PT并联在相间。将参数设置中CT和PT设置成相应的比值。

示意图是短路试验的接线，空载试验请改变变压器的接线。

CT的选择方法：

根据zui大的试验电流来选择，例如：被测变压器35KV/10KV，容量为31500KVA，其高压侧额定电流为519.63A，建议配600/5的电流互感器（耐压10KV），精度建议0.2级。

如果可以在非额定电流的条件下做短路试验，则只需根据空载试验的条件来选择CT，额定电流为低压侧额定电流×空载电流百分比

PT的选择方法：

选用10KV/0.4KV的电压互感器，精度建议0.2级

注意：以上接线图变压器均是按短路试验的接线所绘制，如果做空载试验，变压器的接线要改成施加到低压侧，高压侧开路的接线方式。
