一、概述

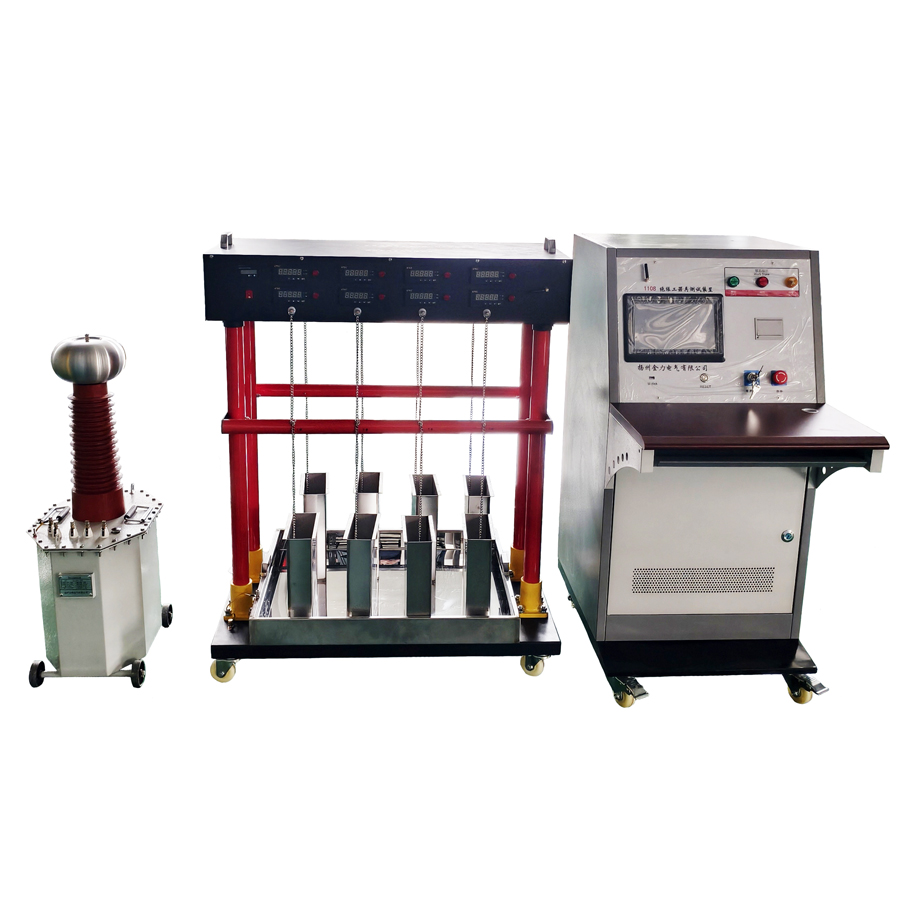

智能绝缘靴手套耐压装置控制台是根据国家zui新行业试验标准而设计的试验设备，其AQ可靠、功能强大、使用方便、维护简单。主要用于对各种电绝缘工器具等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。该产品采用先进的微电子处理技术，使用过程可提前进行设置，全中文界面，操作简单明了。参数设定后自动进行升压试验，无须人工干预，自动程度高，

可靠性好。

二、主要功能

1.装置具有两种工作模式：自动模式、手动模式；方便用户根据现场情况灵活选择，提高试验速度。

2.装置自带打印功能，可以显示试验电压，试验电流，耐压时间，试验结果。

3.丰富的远程接口。

4.自动升压速率可设定。

5.电压、电流过载自保护。

6.，USB导出数据，方便用户查阅。

7.采用工业级触摸显示屏，使用方便，人机交互更智能。

8.装置内部控制器采用信捷PLC，稳定性更强，抗干扰能力强，无故障率。

9.完善的过压、过流保护，任意设定输出电压、低压电流上限、泄漏电流上限和计时时间。

10.具有回零检测功能，回零确定后才可进行试验，AQ可靠。

11.逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

12.超过设定低压电流上限或泄漏电流上限时自动切断电压输出，降压回零，并发生报警。

13.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

14.自动错误诊断，易于发现和解决问题。

15.可选配远程通信、门联锁警灯警铃、外接分压器校验接口等。

16.自动记录设备操作时间及试验数据，64MB大容量存储空间，正常情况下可保存3年历史数据。

17.控制台与外部变压器可随意匹配，可以使用本控制台兼容其他厂家变压装置。

三、技术参数

1. 额定容量：3kVA

2. 输出电压：0-50kV

3. 输出电流：0-60mA；

4. 计时时间：0 ～ 99999 S(任意设置) （可设置两段升压）

5. 测量精度：系统有效值0.5级

6. 工作电源：单相AC220V;50Hz

7. 保护功能：过压、过流、零位启动等保护功能

8. 装置输出波形：正弦波

9. 波形畸变率：输出电压波形畸变率≤1%

10. 工作时间：额定负载下允许连续60min；

11. 温    升：额定负载下连续运行60min后温升≤65K

12. 接地电阻大小：≤0.5Ω。

13. 环境温度：-20℃ - 55℃

14. 相对湿度：≤90%RH

15. 海拔高度:≤3000米

16. 安装场所: 无严重影响绝缘的气体，蒸气，灰尘，污垢，化学性沉积物及其它爆炸

17. 和侵蚀性介质，无振动和颠簸。
