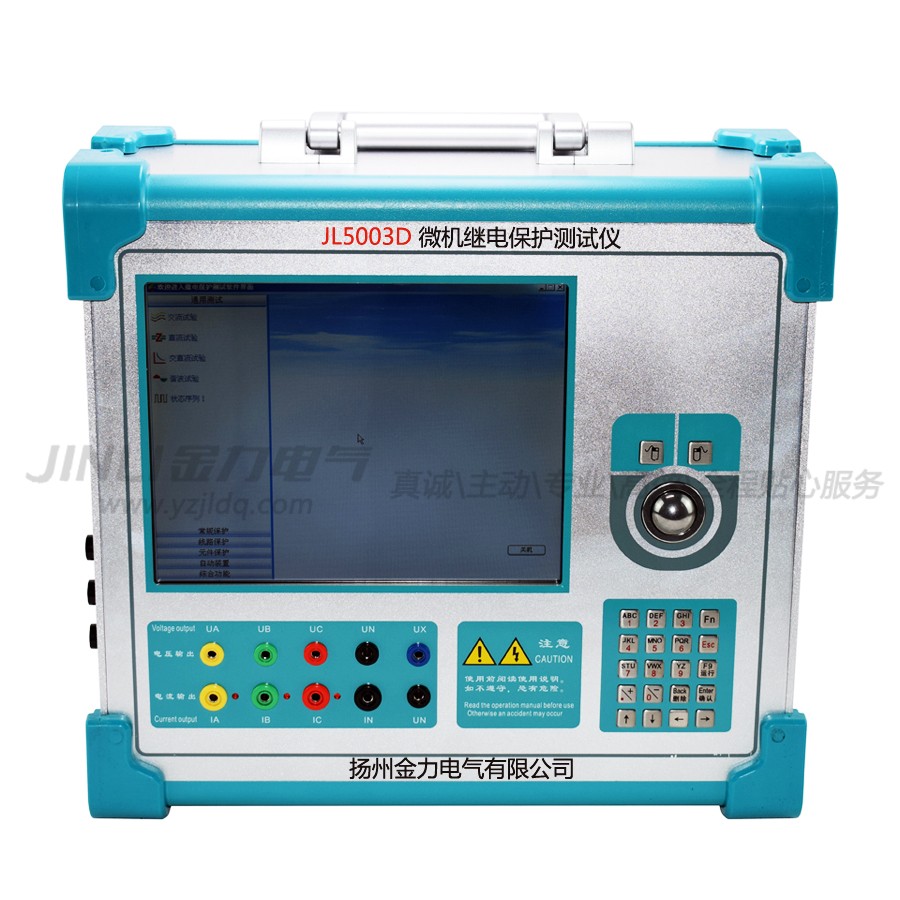

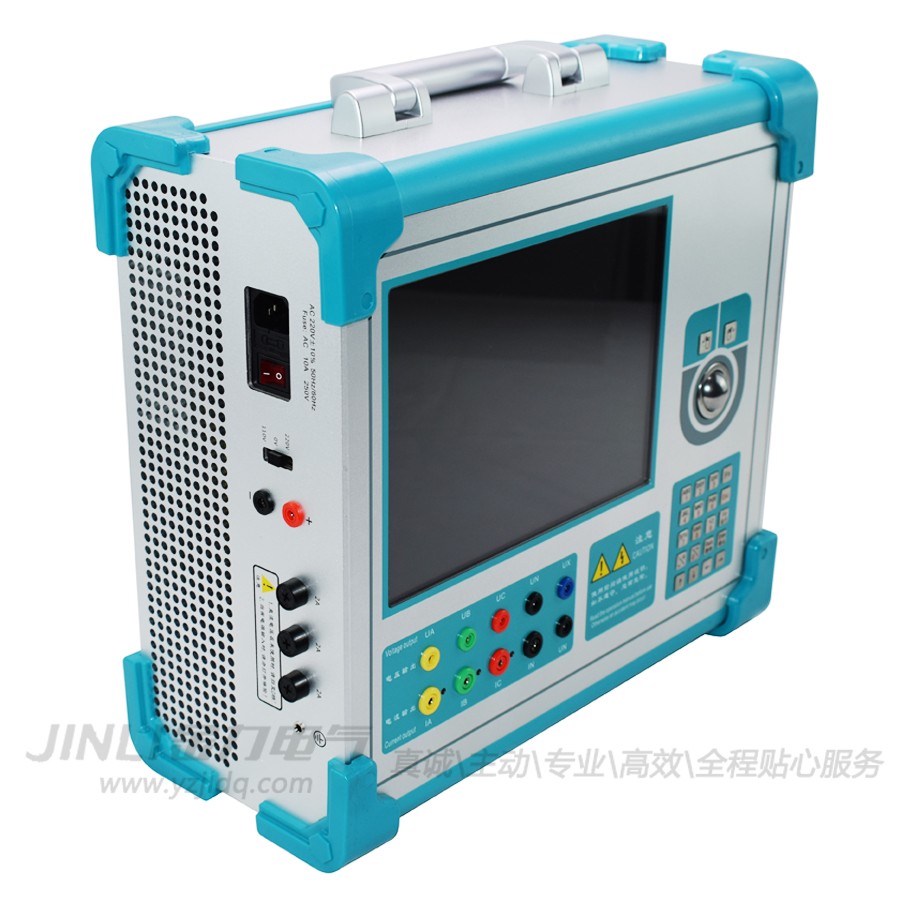

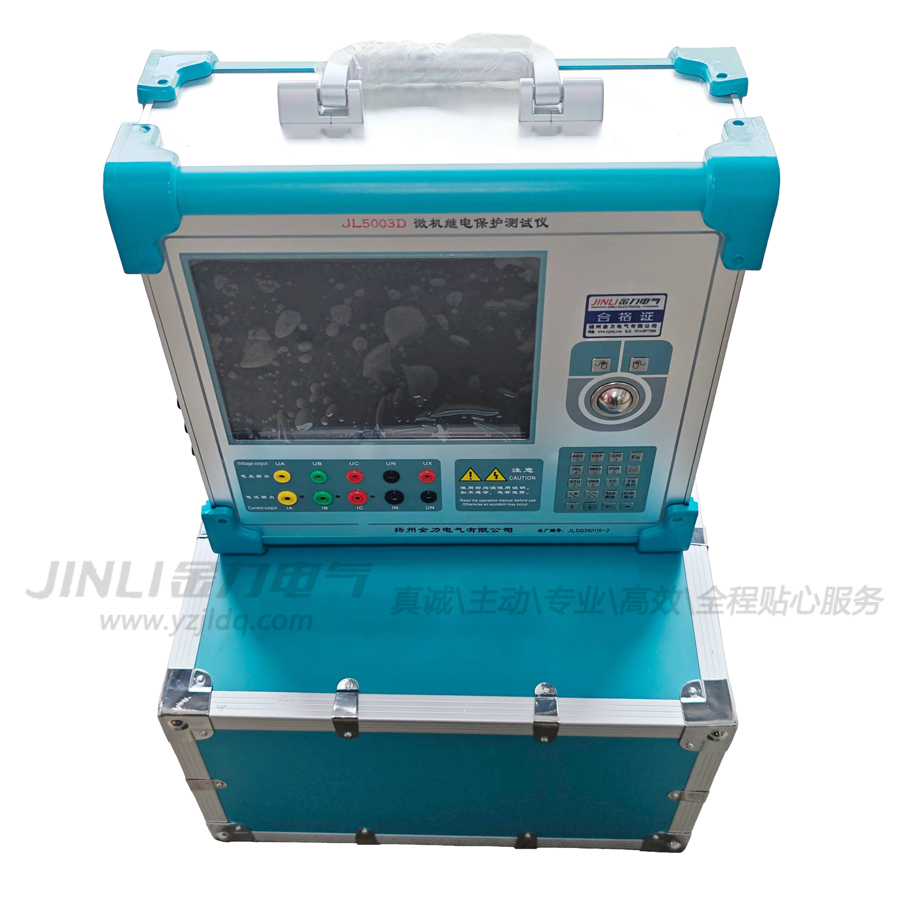

JL5003D微机继电保护测试仪（手提式三相工控机0.2级）

产品简介：

  ◆  JL5003D微机继电保护测试仪标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U₀或检同期电压，或任意某一电压值的情况输出。

  ◆  单机操作方便单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、YJ性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

  ◆  双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

  ◆  软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

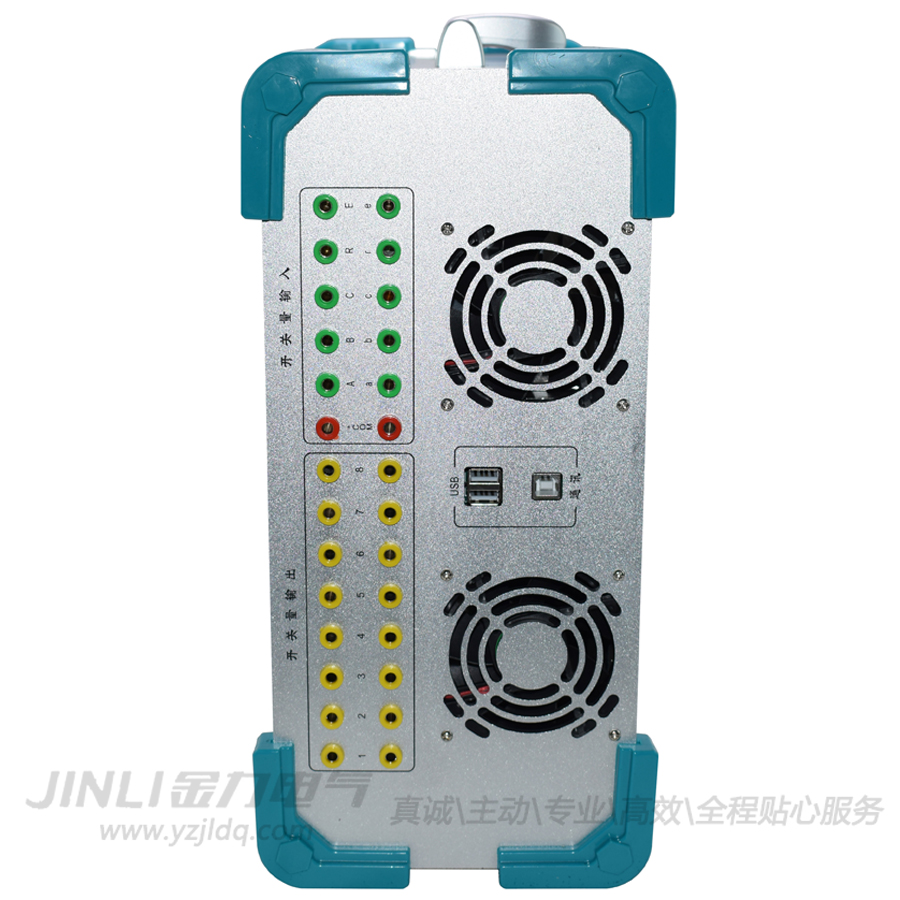

  ◆  开关量接点丰富10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

  ◆  大屏幕TFT显示屏本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

  ◆  自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

  ◆  具有独立ZY直流电源输出装置设有一路110V 及 220VZY可调直流电源输出。

  ◆  性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

产品参数：

  ◆  交流电流输出

                   输出精度≤0.5A   ±2mA

                                  ＞0.5A   0.2%

                   相电流输出（有效值）0～40A

                   三并电流输出（有效值）0～120A

                   相电流长时间允许工作值（有效值）10A

                   相电流zui大输出功率420VA

                   三并电流zui大输出时zui大输出功率900VA

                   三并电流zui大输出时允许工作时间10s

                   频率范围（基波）20～1000Hz

                   谐波次数1～20次

  ◆  直流电流输出

                   输出精度0.2级

                   电流输出0～±10A/ 每相，0～20A/两相叠加

                   zui大输出负载电压20V

  ◆  交流电压输出

                   输出精度0.2级

                   相电压输出（有效值）0～120V

                   线电压输出（有效值）0～210V

                   zui大电压输出值0～240V

                   相电压/线电压输出功率    80VA/ 100VA

                   频率范围（基波）20～1000Hz

                   谐波次数1～20次

  ◆  直流电压输出

                   输出精度0.2级

                   相电压输出幅值0～±160V

                   线电压输出幅值0～320V

                   相电压/线电压输出功率  70VA/ 140VA

  ◆  开关量及时间测量

  ◆  体积重量
