发电机工频交流耐压装置产品技术介绍

发电机工频交流耐压装置产品技术介绍

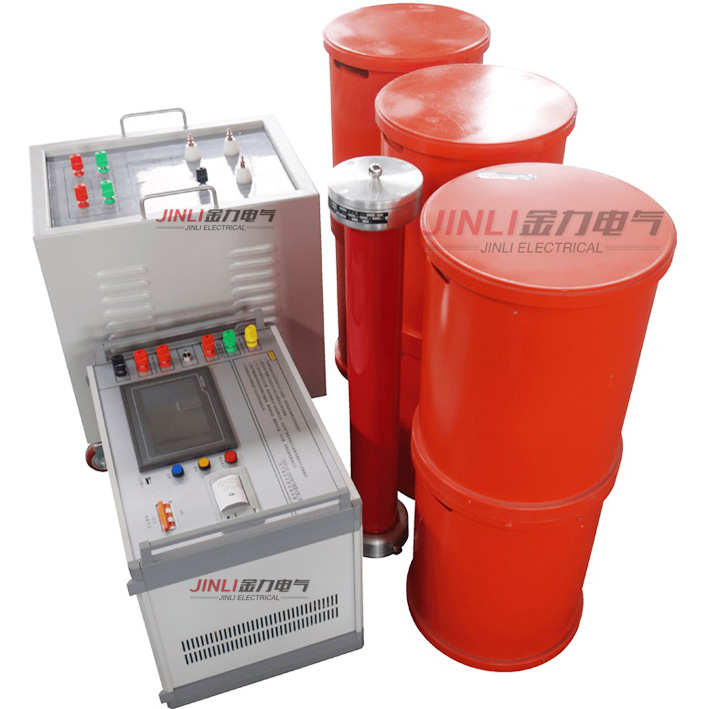

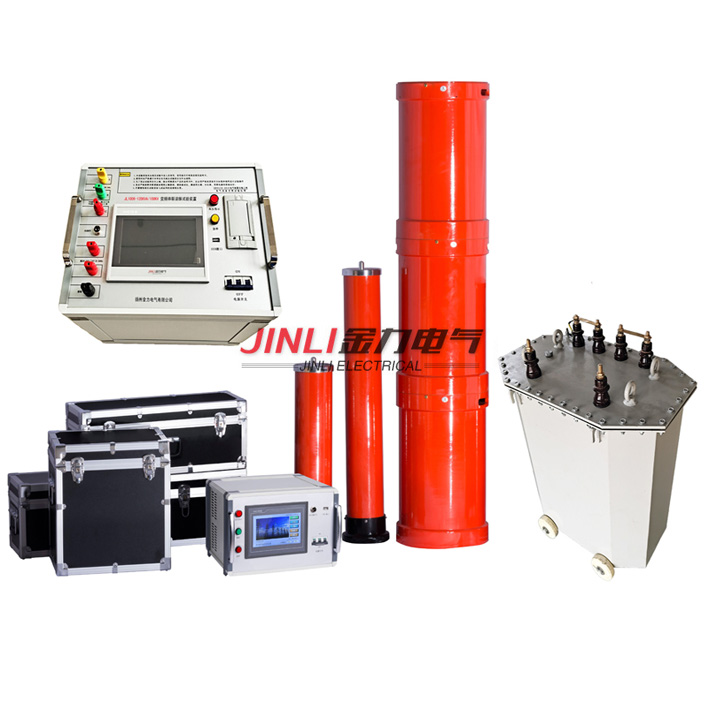

发电机工频交流耐压装置主要针对发电机组的交流耐压试验设计制造。电抗器采用单节调感方式设计，能满足发电机组工频交流耐压的试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由工频控制台、励磁变压器、可调电抗器、交直流分压器及补偿电容器组成。

串联谐振在电力系统中应用的优点：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

我公司调频谐振装置主要功能及其技术特点：

1、反击过电压和传递过电压保护：本装置以妥善的接线方式、完善的保护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。经过多年的现场实践证明，试品在闪络或击穿时，可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。

2、体积小，重量轻，安装、搬运方便，接线简单，非常适合现场使用人员的操作。

3、调感谐振装置的主要功能有：

（1）耐压时间到自动降压功能：耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压

（2）零位合闸、零起升压功能：具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证统是从零起升压。

（3）过流保护功能：系统装有电子式过流继电器，此继电器抗干扰能力强，动作迅速，避免试不受过流的损伤。

（4）过压及被试品闪络保护功能：本装置装用电子式过压闪络保护板，避免试品不受过压和闪络的侵害，且动作迅速。

（5）各试验数据实时监测功能：可以对高压侧电压电流和低压侧的电压电流进行监测，可以更直观地了解试验情况。
