串并联谐振电流大的原因

来源:扬州金力电气   添加时间:2024-06-11 10:00:36   浏览次数:49

串并联谐振电流大的原因


  串联谐振与并联谐振原理

  在电阻、电感和电容的串联电路中,出现电路的端电压和电路总电流同相位的现象,叫做串联谐振。串联谐振电路呈纯电阻性,端电压和总电流同相,此时阻抗较小,电流较大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。

  在电感线圈与电容器并联的电路中,出现并联电路的端电压与电路总电流同相位的现象,叫做并联谐振。并联谐振电路总阻抗较大,因而电路总电流变得较小,但对每一支路而言,其电流都可能比总电流大得多,因此电流谐振又称电流谐振。

  并联谐振电流大的原因

  并联谐振是串联谐振试验装置的一个结构分支,用于对电气设备的绝缘性能检测,“并联”是一种连接的方法,谐振时的电路感抗和电路容抗相等而对消,电路呈纯电阻负荷状态,此时电路中的电阻zui小所以电流zui大。根据欧姆定律U=IR可以得出,串联谐振电路并联时,电路中的电阻zui小,电压不变,电流zui大。

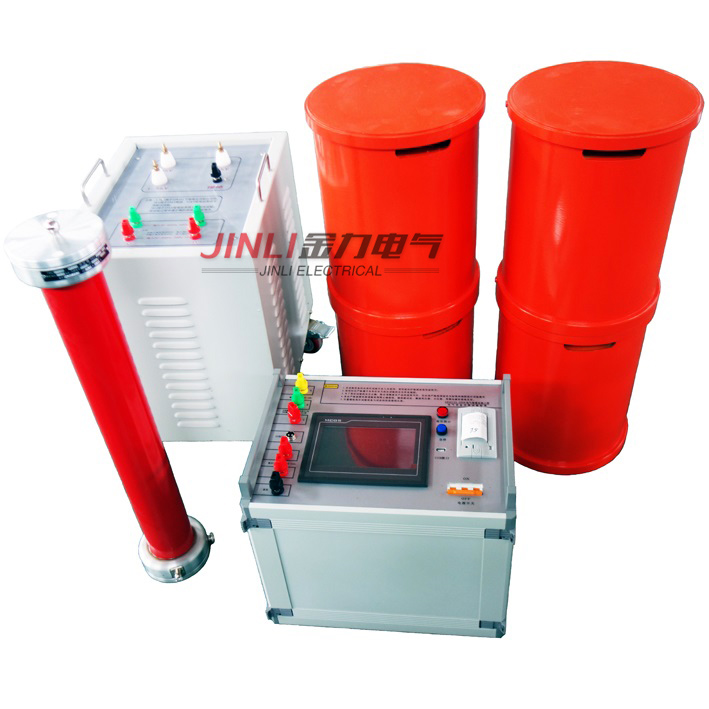

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压,目前国标对工频电压的频率定义为45Hz~65Hz,但是在很多试验场合,要求对发电机进行的是50Hz±2Hz的交流试验,而发电机定子绕组的对地电容量又比较大,国内目前大多数试验单位采用的是谐振变压器对它进行试验,但是谐振变压器本身很重,动辄上吨,现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。


发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态,也可以采用调整系统工作频率的方式达到谐振状态,还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时,就将激励源的频率调整到需要的频率,然后根据被试品的电容量调节电抗器的感抗,使系统谐振,产生高压,在升压过程中,如果谐振点偏离,可以通过微调频率的方式准确找到谐振点,保证高Q值,从而zui大程度的减小电源容量和试验设备体积重量。


产品别称:


变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.


产品特性:


◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,且单件设备重量小于60公斤,彻底解决现场搬运困难问题;

◆ 整套装置原理先进,同时应用新型调频调感技术,严格保证发电机工频耐压试验要求;适用范围宽,大大提升设备使用价值;

◆ 配置20Hz-300Hz变频控制源,其保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,而且采用220V或380V两种电源,方便现场取电;

◆ 先调感后调频方式能准确找到zui大Q点,避免电压上升导致的谐振偏移;

◆ 配置灵活,扩展功能强。可选配不同类型电抗器或采用多节串并联的方式,满足电力系统所有容性试品试验要求;同时可以满足需要做工频试验的场合,也可以满足变频方式做试验的场合;实现一机多用,性价比高。

产品参数:

◆额定输出电压:0~50kV(有效值)及以下

◆输出频率:45~300Hz

◆谐振电压波形:纯正弦波,波形畸变率≤1%

zui大试验容量:2000kVA及其以下

◆工作制:满功率输出下,一次连续工作时间15min

◆品质因数:10~40

◆频率调节灵敏度:0.1HZ,不稳定度<0.05%

◆工作电源:220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围:
