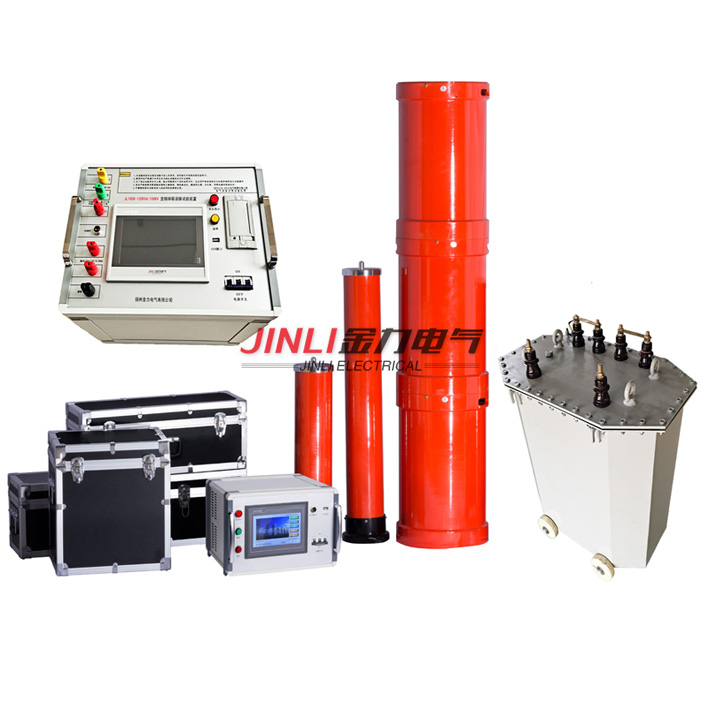

变频串联谐振交流耐压试验过程

来源:扬州金力电气   添加时间:2024-03-19 08:59:49   浏览次数:438

变频串联谐振交流耐压试验过程

  工频交流耐压试验就是对被试品施加一定的电压,并保持一定时间,以考虑被试品绝缘承受各种电压的能力,从而保证设备的AQ运行。绝缘电阻和吸收比试验、泄漏电流和直流耐压试验以及介质损失角测量试验等虽然能发现很多绝缘缺陷,但因其试验电压低于被试品的工作电压,往往对一些绝缘缺陷还不能及时发现,为了进一步暴露设备缺陷,检查电气设备绝缘水平和确保是否能投入运行,有必要进行交流耐压试验。它是鉴定电气设备绝缘强度zui有效zui直接的方法,它对于判断电器设备能否投入运行具有决定性的意义。


交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布均符合实际运行情况,因此,交流耐压能有效地发现电气设备存在的较危险的集中性缺陷。试验电压越高,发现绝缘缺陷的有效性越高,但被试品被击穿的可能性越大。对于绝缘良好的试品,交流耐压会使绝缘强度逐渐减弱,形成绝缘内部劣质的积累效应。绝缘击穿电压值不但与所加电压有关,而且还与加压的持续时间有关,其击穿电压随加压时间的增加而逐渐下降。因此,必须正确选择试验电压的标准和耐压时间。现有标准规定耐压时间为1min,一方面是为了便于观察被试品的情况,使有弱点的绝缘有时间暴露,特别是固体绝缘发生热击穿需要一定的时间;另一方面又不致因时间过长而引起的不应有的击穿。

  试验操作方法

  1) 过流保护设定:将操作台内低压电流继电器和高压电流继电器分别整定,一般整定为试验电流的1.1倍。

  2) 过压保护设定:按试验时的电压的1.1倍整定。

  例:该试验电压为45kV时,则其显示器应调整为47kV。

  3) 将分压器的屏蔽线接到控制台上高压电压两接线柱 ,注意:所有地线必须接好,牢固可靠。

  4) 将激励变压器上的高压电流K1、K2接到控制台上高压电流两接线柱.

  5) 耐压时间整定:将时间继电器上的试验时间设置到所需的试验时间。

  6) 按上图所示连接好试验接线检查无误后方可合闸。

  7) 合上控制台的断路器,此时若调压器不在零位,调压器将自动回零 。待调压器回零后才可试验。

  8) 一般在不接通主电源前,调节电抗器铁芯间隙,观察升降及间隙限位保护功能是否正常。另外还可适当调节升压、降压,观察按钮及低压电压表头是否都正常工作。

  工频耐压试验操作过程注意事项:

  a、试验人员应做好责任分工,设定好试验现场的AO距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护AO及观察被试品状态工作。

  b、被试品主要部位应清除干净,保持绝对干燥,以免损坏被试品和带来试验数值的误差。

  c、对大型设备的试验,一般都应先进行试验变压器的空升试验,即不接试品时升压至试验电压,以便校对好仪表的指示精度,调整好放电球隙的球间距。

  d、做耐压试验时升压速度不能过快,并防止突然加压,例如调压器不在零位的突然合闸,也不能突然断电,一般应在调压器降至零位时分闸。
