为什么更多人选择串联谐振做耐压试验

来源:扬州金力电气   添加时间:2024-06-07 11:05:54   浏览次数:60

为什么更多人选择串联谐振做耐压试验


  市场上高压电力耐压试验装置的种类很多,越来越多人更倾向选择串联谐振做耐压,为什么更多人选择串联谐振做耐压试验呢?这跟串联谐振的优势特点有很大的关系,下面就为大家简单介绍其中原因。


  串联谐振相比传统耐压试验装置来说,在使用上更加轻便,易移动。这是更多人选择串联谐振做耐压试验的原因之一。特别是野外试验,传统耐压试验装置一般配有重量体积很大的试验变压器,虽然现在的试验变压器和试验操作台基本上都装上的滚轮,在移动上更方便,但试验变压器的重量还是非常重的,如果遇上大容量被试品,试验变压器的体积重量都会增加。而串联谐振耐压试验装置就很好的解决了这一问题,因为串联谐振耐压试验装置采用的是分体式,由主机、励磁变压器、电抗器等等组合而成,每一个组成部分在体积和重量上都大大小于传统试验变压器,且分体式的组合,可以方便使用者更灵活得增减电抗器,以配合现场试验需求。

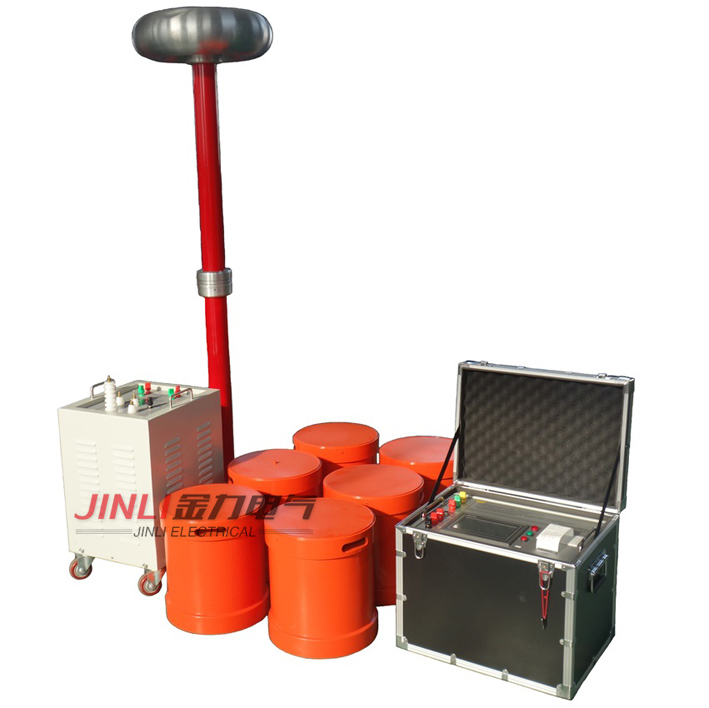

  串联谐振交流耐压试验装置


  串联谐振的变频电源适合大容量的被试品且更能找出被试品的绝缘缺陷。这是更多人选择串联谐振做耐压试验的另外一个原因。串联谐振适用于大容量,高电压的电容性试品的交接和预防性试验,它可以在被试品上获得高电压、大电流。变频电源保护功能强,稳定性好。串联谐振拥有其独特的优势特点,因此更受人们欢迎。


  以上就是更多人选择串联谐振做耐压试验的原因。串联谐振交流耐压试验装置比传统工频耐压试验装置更好用,但实际使用中还是需要用户根据自身的试验需求,来选择适合自己的高压电力试验装置


JL1006系列发电机交流耐压谐振试验装置要求采用工频电压,目前国标对工频电压的频率定义为45Hz~65Hz,但是在很多试验场合,要求对发电机进行的是50Hz±2Hz的交流试验,而发电机定子绕组的对地电容量又比较大,国内目前大多数试验单位采用的是谐振变压器对它进行试验,但是谐振变压器本身很重,动辄上吨,现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。


发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态,也可以采用调整系统工作频率的方式达到谐振状态,还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时,就将激励源的频率调整到需要的频率,然后根据被试品的电容量调节电抗器的感抗,使系统谐振,产生高压,在升压过程中,如果谐振点偏离,可以通过微调频率的方式准确找到谐振点,保证高Q值,从而zui大程度的减小电源容量和试验设备体积重量。


产品别称:


变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.


产品特性:


◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,且单件设备重量小于60公斤,彻底解决现场搬运困难问题;

◆ 整套装置原理先进,同时应用新型调频调感技术,严格保证发电机工频耐压试验要求;适用范围宽,大大提升设备使用价值;

◆ 配置20Hz-300Hz变频控制源,其保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,而且采用220V或380V两种电源,方便现场取电;

◆ 先调感后调频方式能准确找到zui大Q点,避免电压上升导致的谐振偏移;

◆ 配置灵活,扩展功能强。可选配不同类型电抗器或采用多节串并联的方式,满足电力系统所有容性试品试验要求;同时可以满足需要做工频试验的场合,也可以满足变频方式做试验的场合;实现一机多用,性价比高。

产品参数:

◆额定输出电压:0~50kV(有效值)及以下

◆输出频率:45~300Hz

◆谐振电压波形:纯正弦波,波形畸变率≤1%

◆zui大试验容量:2000kVA及其以下

◆工作制:满功率输出下,一次连续工作时间15min

◆品质因数:10~40

◆频率调节灵敏度:0.1HZ,不稳定度<0.05%

◆工作电源:220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围:
