接地电阻测试仪,工作原理,使用范围,主要特点

来源:扬州金力电气   添加时间:2023-03-20 09:42:49   浏览次数:374

接地电阻测试仪,工作原理,使用范围,主要特点
1、接地电阻测试仪工作原理

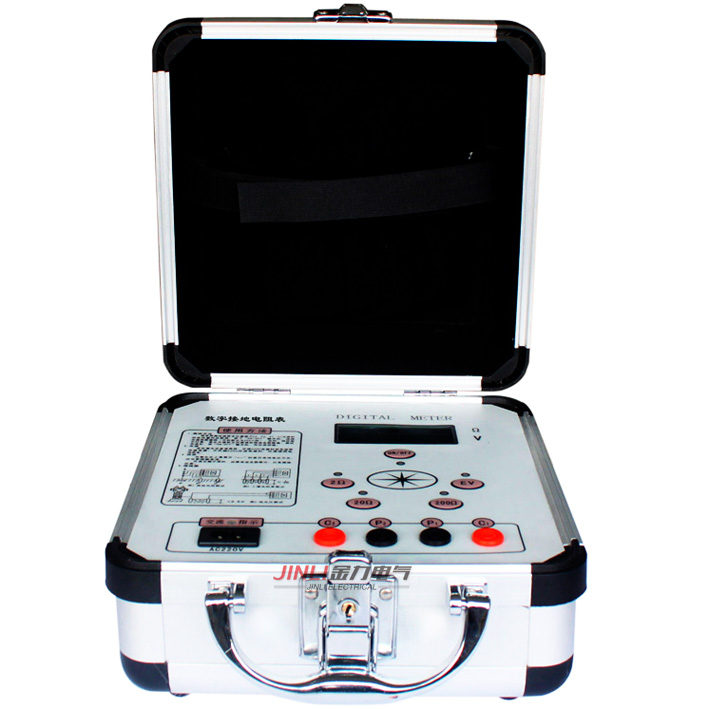

本表摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波送入表头显示。借助倍率开关,可得到三个不同的量限:0~2Ω,0~20Ω,0~200Ω。
2、接地电阻测试仪使用范围
本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。
3、接地电阻测试仪主要特点
· 结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,使仪表有较好的抗干扰能力。
· 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
· 允许辅助接地电阻在0~2KΩ(RC),0~40KΩ(RP)之间变化,不致于影响测量结果。
·本仪表不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压。
