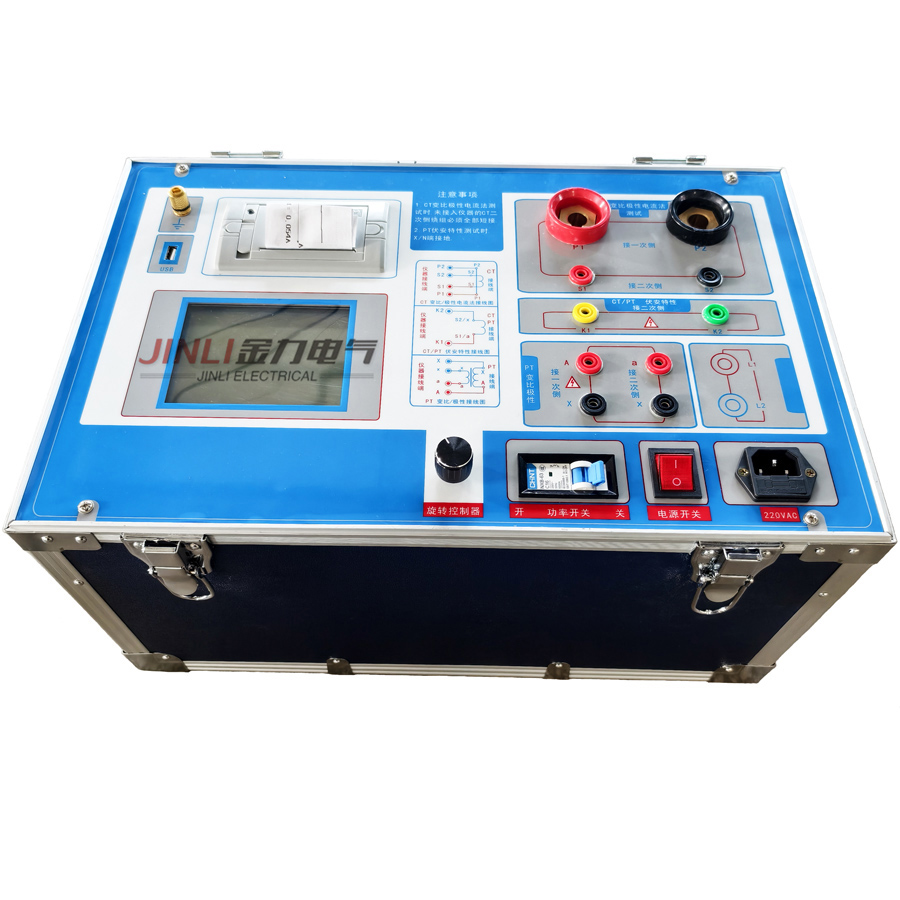

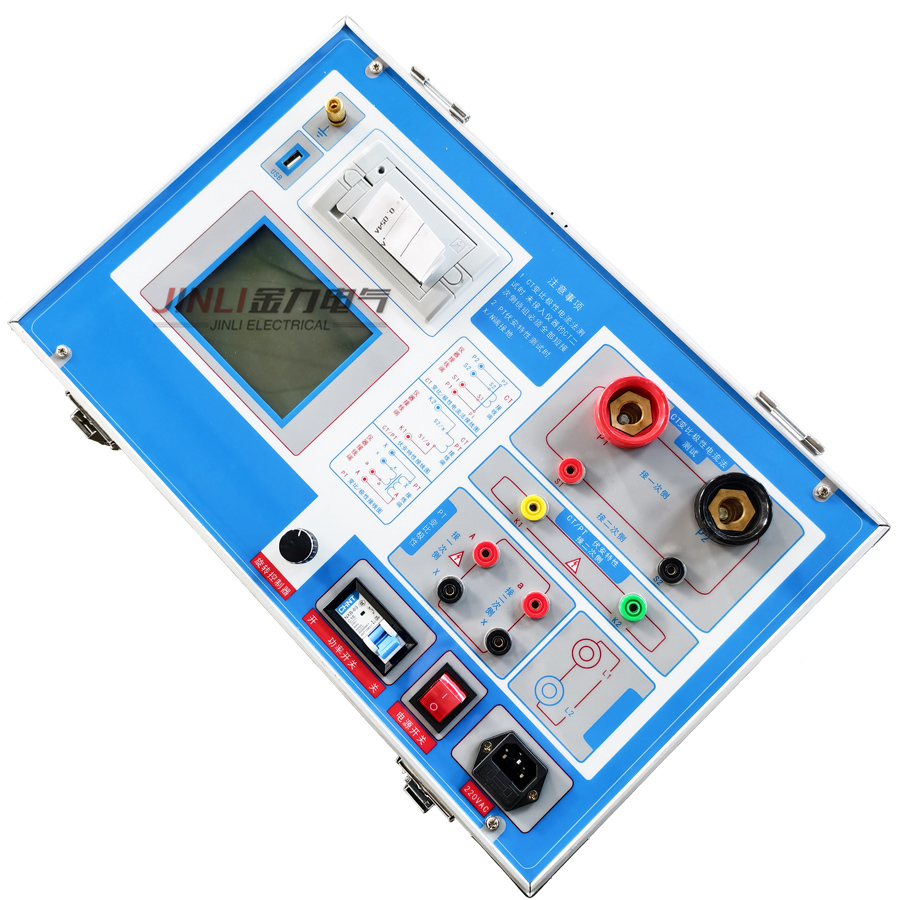

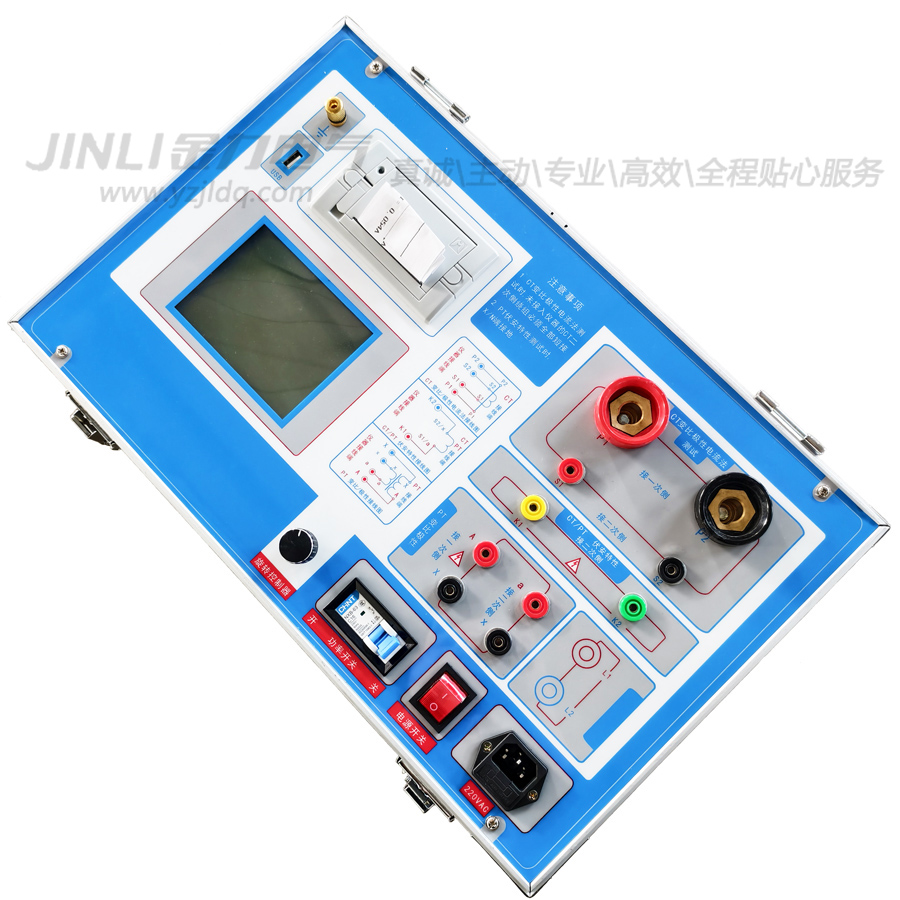

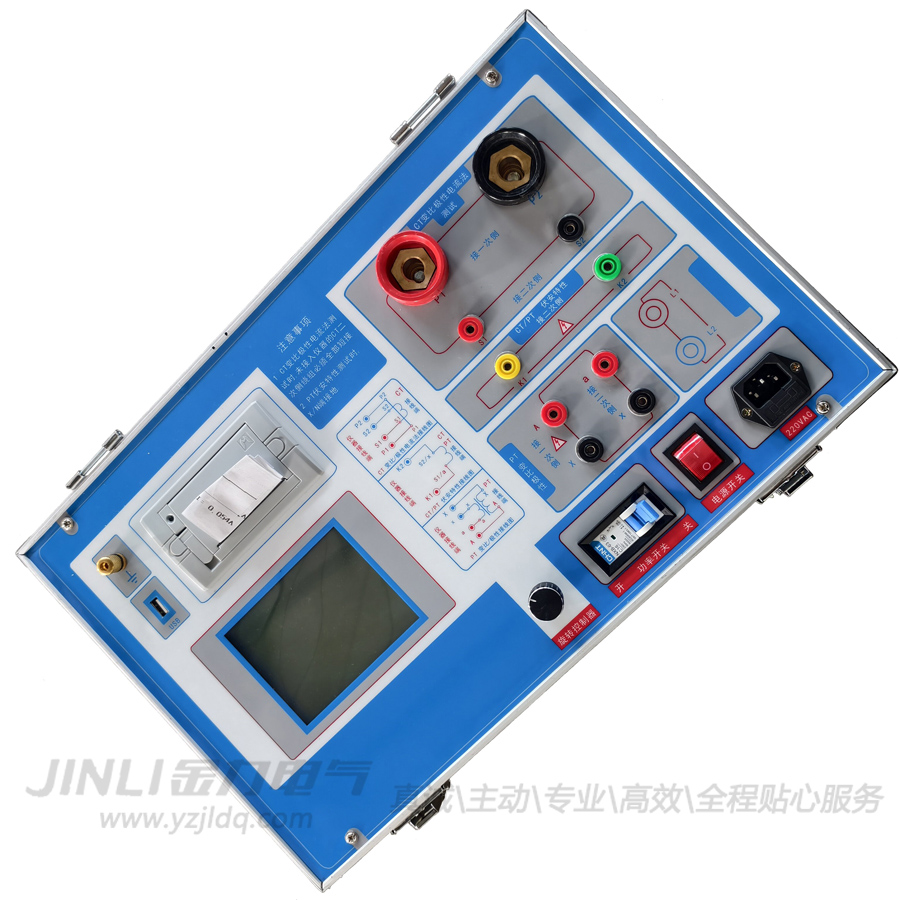

JL4001互感器伏安特性测试仪(1000V/600A)

添加时间:2022-01-18 16:23:08   浏览次数:1692

产品简介:

JL4001互感器伏安特性测试仪(1000V/600A)设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

参考标准:

GB 1207-2006、GB 1208-2006

产品特性:

◆ 支持检测CT和PT   (10KV/35KV互感器伏安特性测试仪)
◆ 满足 GB1207、GB1208等规程要求.
◆ 无需外接其它辅助设备,单机即可完成所有检测项目.
◆ 自带微型快速打印机、可直接现场打印测试结果.
◆ 采用智能控制器,操作简单.
◆ 大屏幕液晶,图形化显示接口.
◆ 按规程自动给出CT/PT(励磁)拐点值.
◆ 自动给出5%和10%误差曲线.
◆ 可保存3000组测试资料,掉电后不丢失.
◆ 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.

◆ 小巧轻便≤22Kg,非常利于现场测试.

产品功能:

CT

PT

• 伏安特性(励磁特性)曲线

• 伏安特性(励磁特性)曲线

• 自动给出拐点值

• 自动给出拐点值

• 自动给出5%和10%的误差曲线

• 变比测量

• 变比测量

• 极性判断

• 极性判断

• 比差测量

• 一次通流测试

• 角差测量

• 比差测量

• 交流耐压测试

• 角差测量

• 铁心退磁

• 交流耐压测试


• 铁心退磁


产品参数:

项    目

参    数

工作电源

AC220V±10% 、50Hz

设备输出

0~1000V(20A峰值)

大电流输出

0~600A

励磁测量精度

≤0.5%(0.2%*读数+0.3%*量程)

相位测量

(角差)

精度

±4min

分辨率

0.1min

比差

精度

≤0.05%

CT

变比测量

范围

5000A/1A(25000A/5A)

精度

≤0.5%

PT

变比测量

范围

1~500KV

精度

≤0.5%

工作环境

温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m

尺寸、重量

尺寸:400mm × 250mm × 250mm ,  重量:≤22Kg
