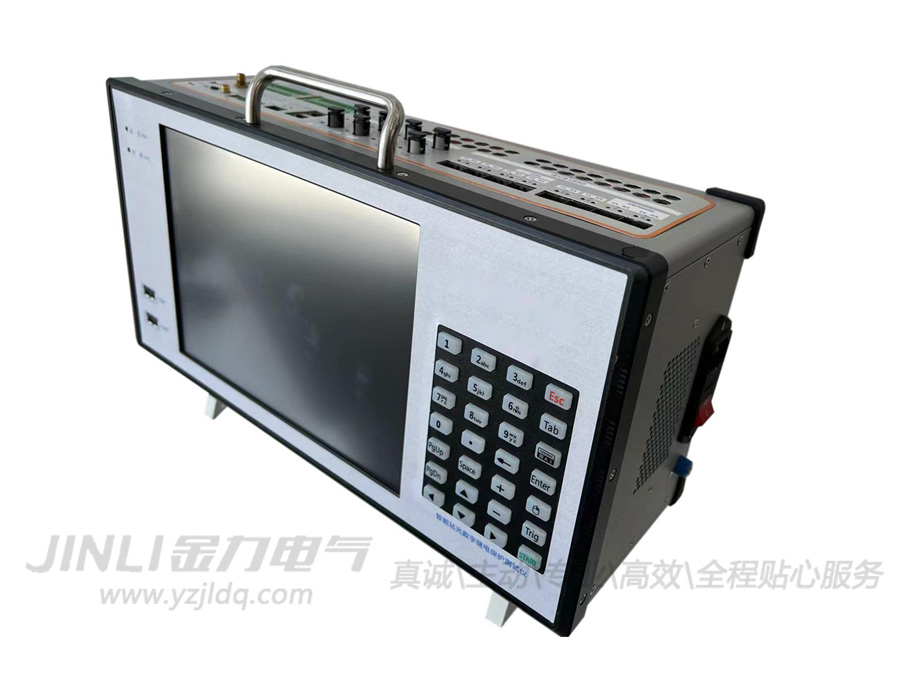

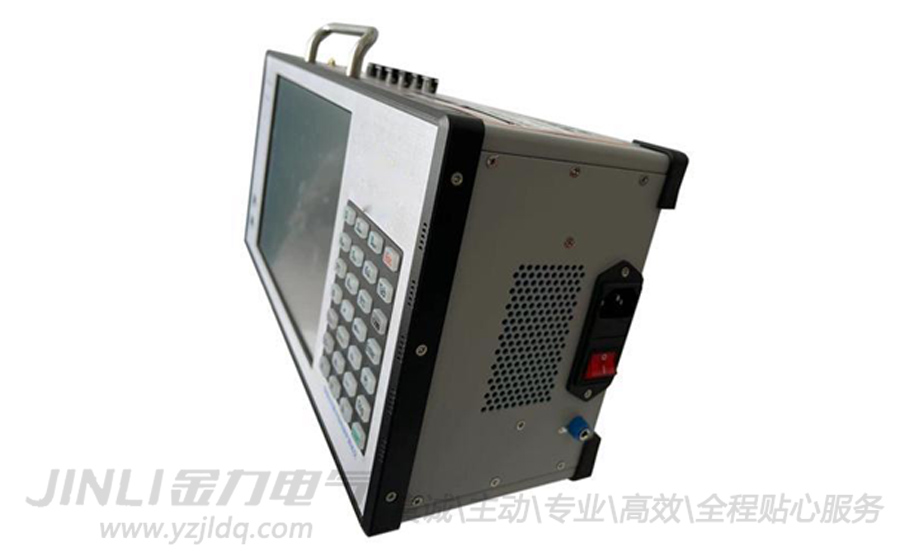

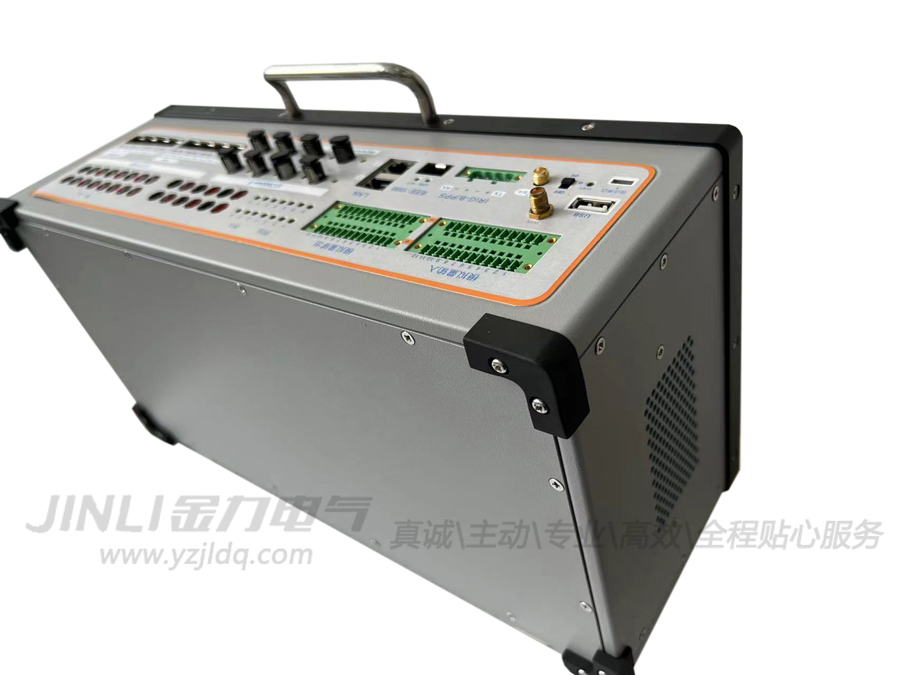

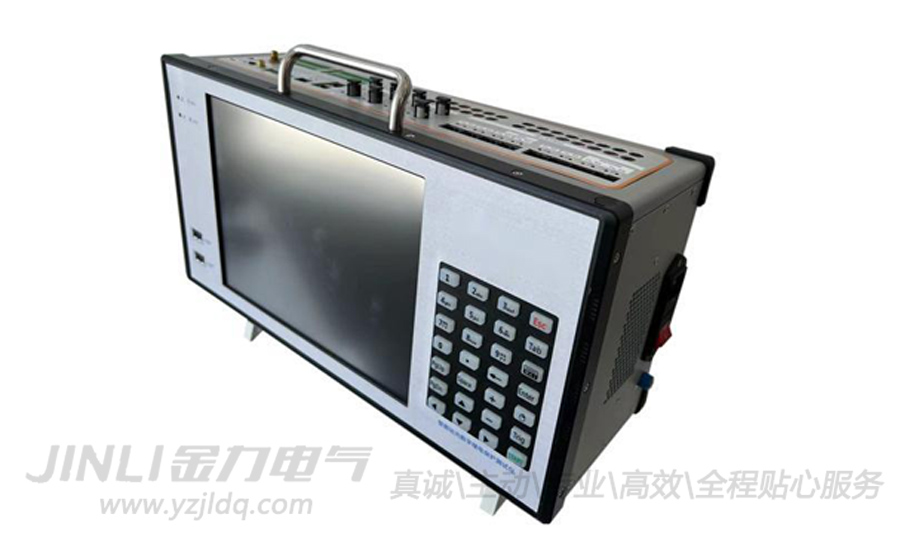

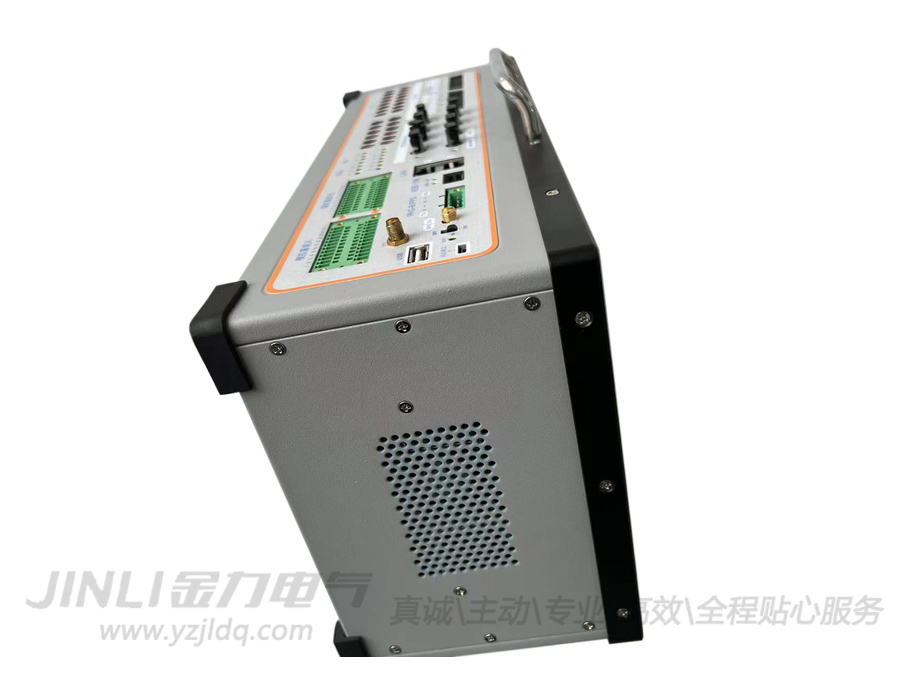

JL5006光数字继电保护测试仪

产品简介：

JL5006智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。

JL5006光数字继电保护测试仪基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。

产品特性：

◆ 支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；

◆ 具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

◆ 可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试；

◆ 具备报文记录和分析功能，为现场故障诊断提供快捷帮助；

◆ 支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

◆ 支持虚端子图形化显示功能，数据流向清晰明了；

◆ 支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；

◆ 支持故障仿真和PCAP、COMTRADE格式数据回放功能；

◆ 具备MMS定值读写功能，可读写智能IED设备定值等配置信息；

◆ 具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；

◆ 支持同时输出8路授时信号；

◆ 具有强大的异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；

◆ 开入量为有源、无源自适应接点，自动识别输入类型和输入电压；

◆ 支持单纤发送、单纤接收；

◆ 配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；

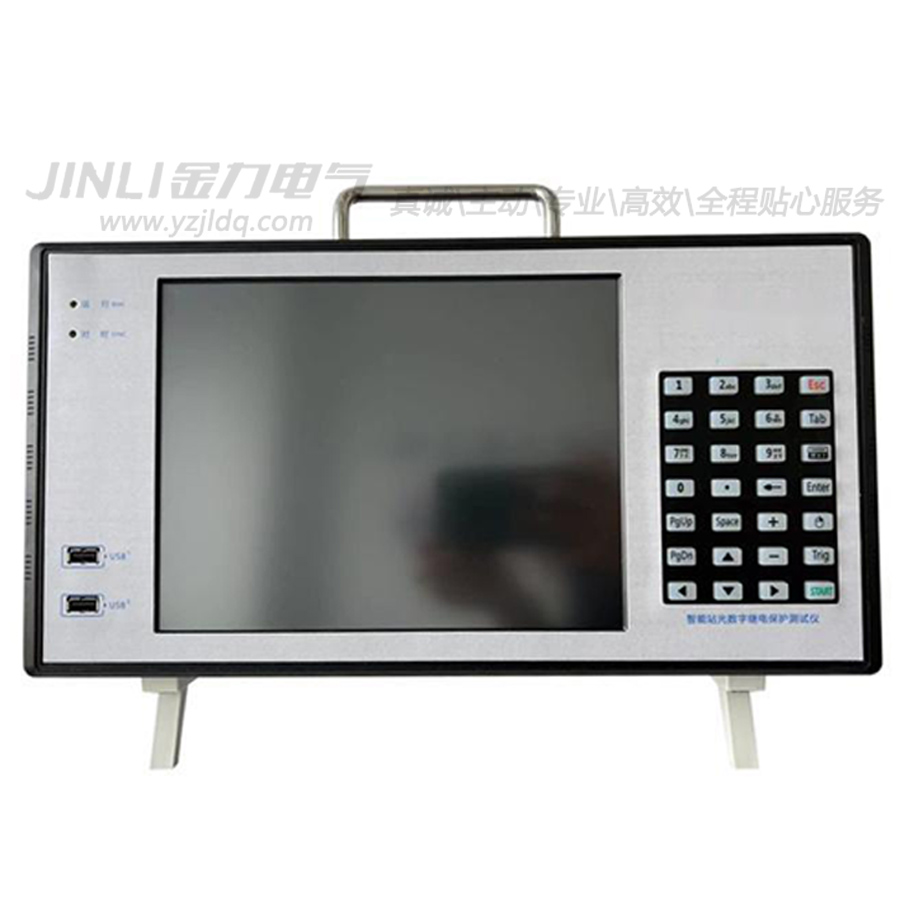

◆ 配备10.4寸高分辨率显示屏，支持触摸操作；

◆ 配备WIFI模块及4G模块，支持远程测试功能；

◆ 独立可调直流电源设有一路大功率110V 或 220V直流电源输出。

◆ 接口完整装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。

◆ 内置GPS装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。

◆ 完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

◆ 轻小型高集成单机和一体化结构属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。

环境条件：

正常工作温度：--5℃~45℃

极限工作温度：--10℃~50℃

储存及运输：0℃~40℃

工作湿度：20%~90%，无凝露

工作环境：无腐蚀性气体

大气压力：80kPa~110kPa

海拔：0~3000m

产品参数：

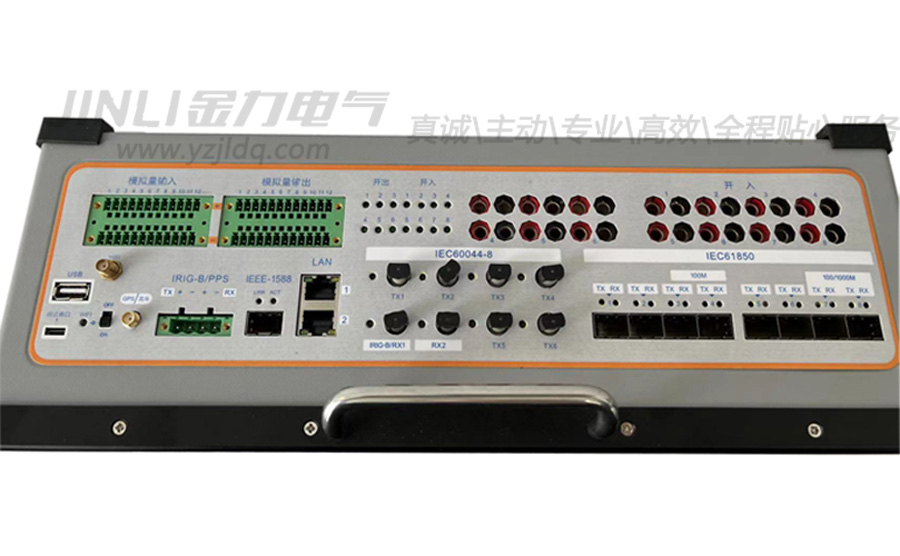

◆ IEC 61850接口

功能：任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端

接口类型：LC

数量:     8对，其中2对为100/1000M自适应，6对为100M

波长:     1310/850nm

◆ FT3接口

功能:    GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送

接口类型:    ST

数量:    6个发送口，2个接收口

◆  相位

范围:     0~360°

准确度:     ±0.1°

分辨率:     0.1°

◆  频率

范围:     0~1000Hz

准确度:     <±0.001Hz(0~65Hz),<±0.01Hz(65~450Hz),<±0.02Hz(450~1000Hz)

分辨率:     0.001 Hz

◆  时间

范围:     1ms~9999.999s

分辨率:     1ms

◆  开关量输入

数量:     8对, 可接空接点及带电位接点(0~250V)

◆  开关量输出

数量:     6对，其中2对为快速开出

遮断容量:     DC250V /0.5A

反应时间:     ≤0.1ms

◆ 同步

接口类型:    GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588

数量:    GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对

◆  无线连接

接口类型:     WIFI,4G(选配)

◆  有线连接

接口类型:     百兆Lan口，RJ45

数量:     2个

◆  模拟量小信号输入

接口类型：航空插头，交流电压

数量：12路

◆  供电电源

供电电压：AC 220V，允许偏差：-20%~15%

供电频率：47~65 Hz

◆  USB 口

数量：2个

◆  其他

重量：5.5kg

尺寸：146mm x 390mm x 212mm(长x宽x高)

联机接口：RJ45

显示屏：10.4寸真彩液晶显示
