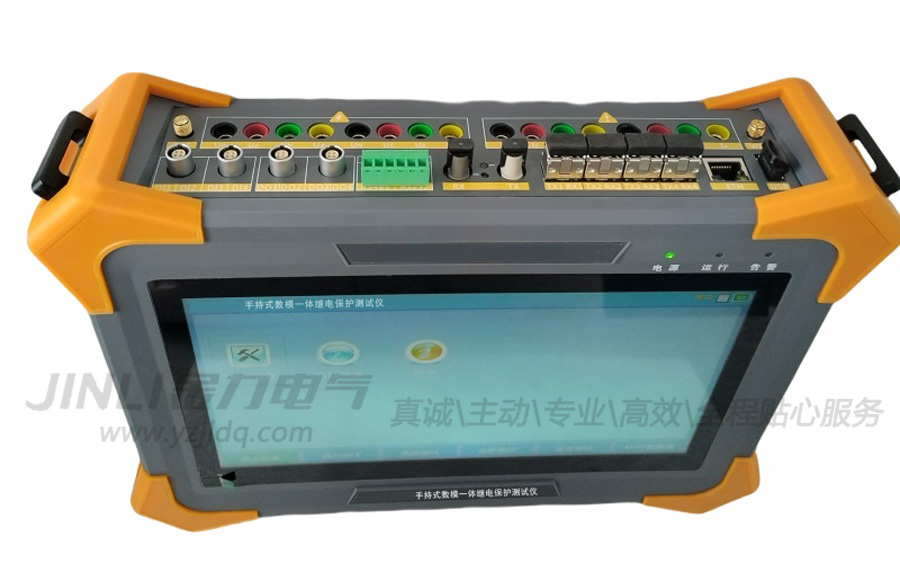

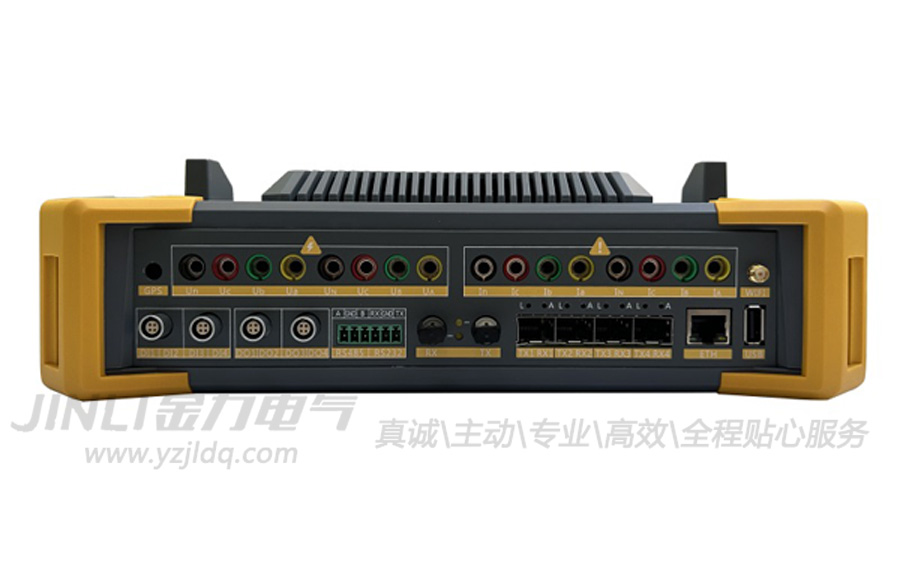

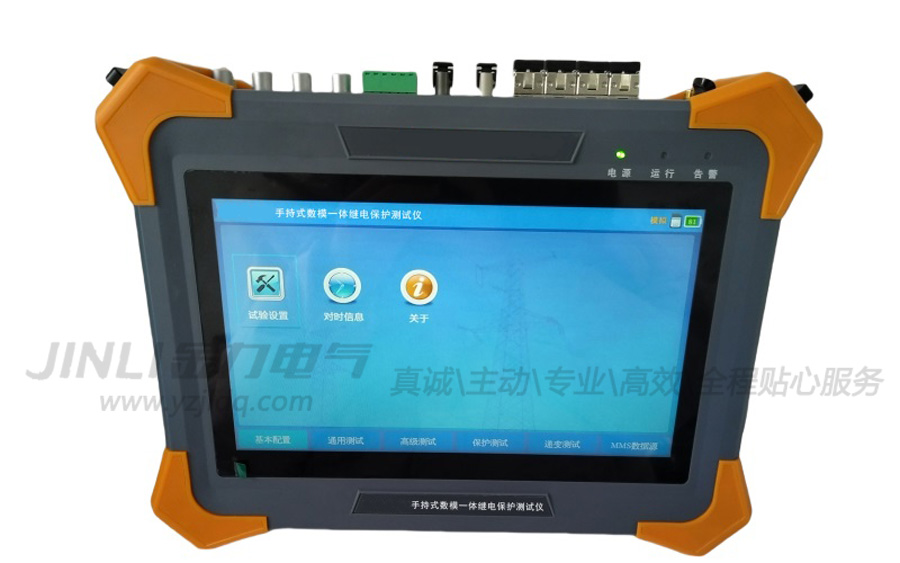

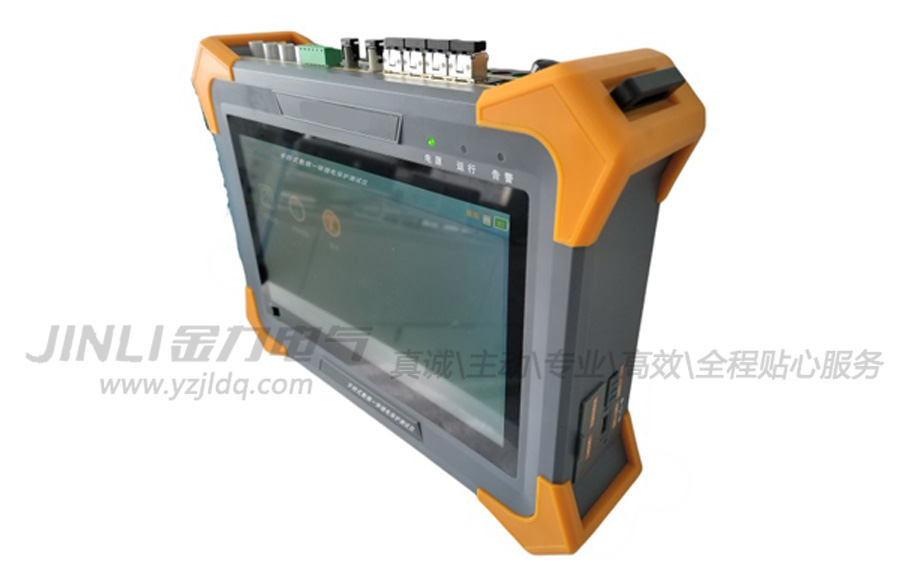

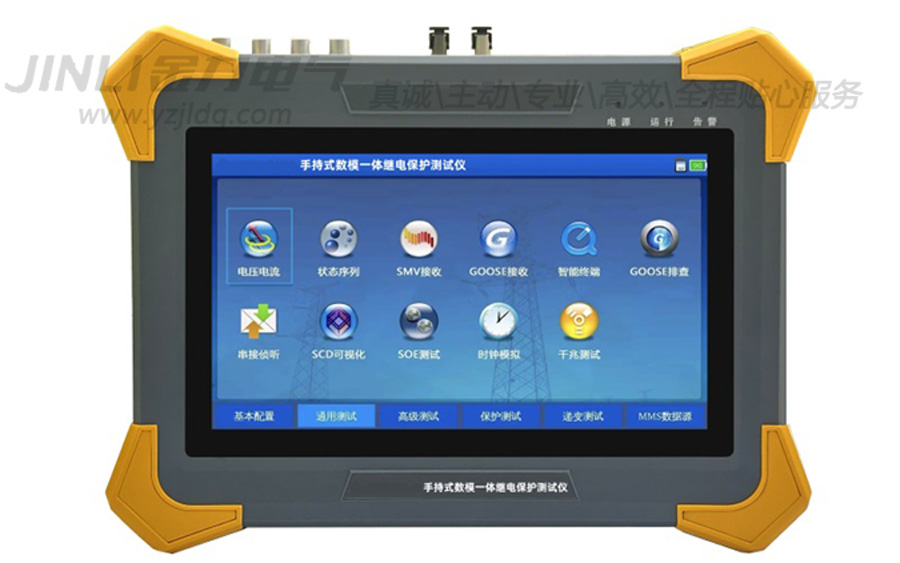

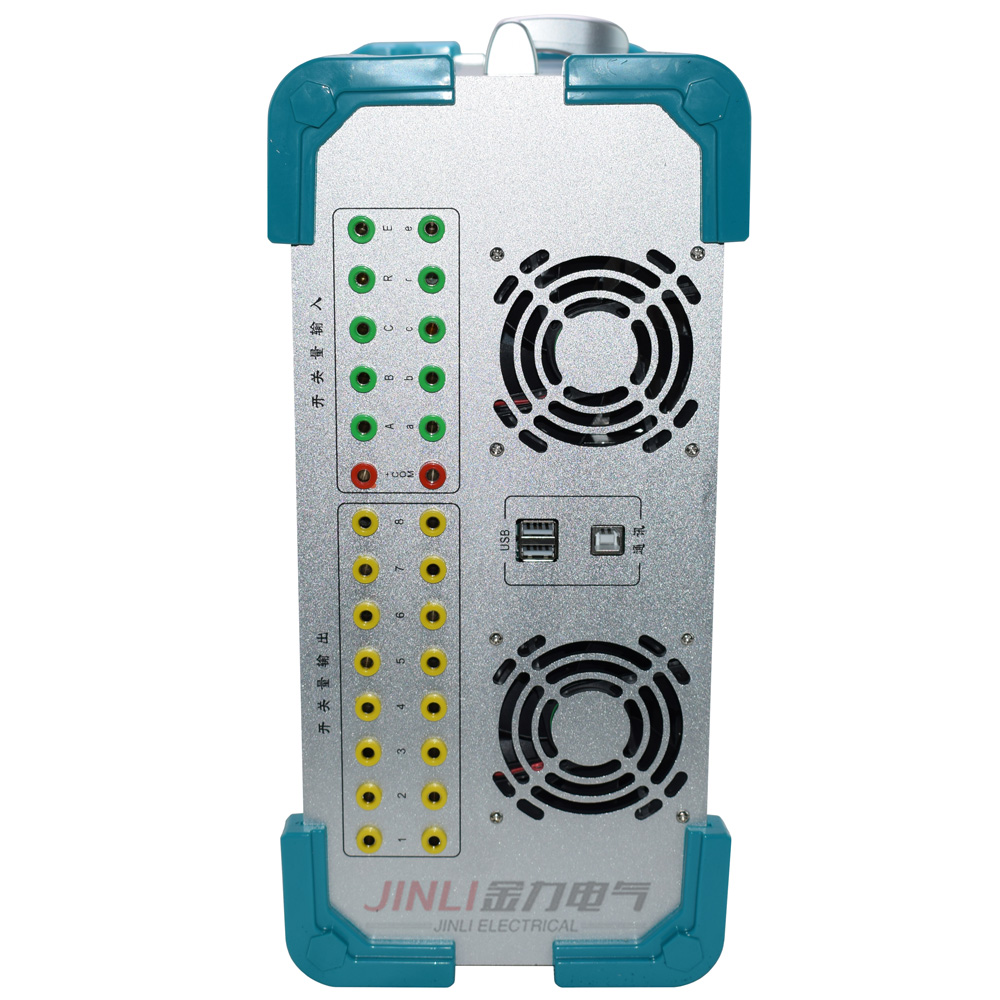

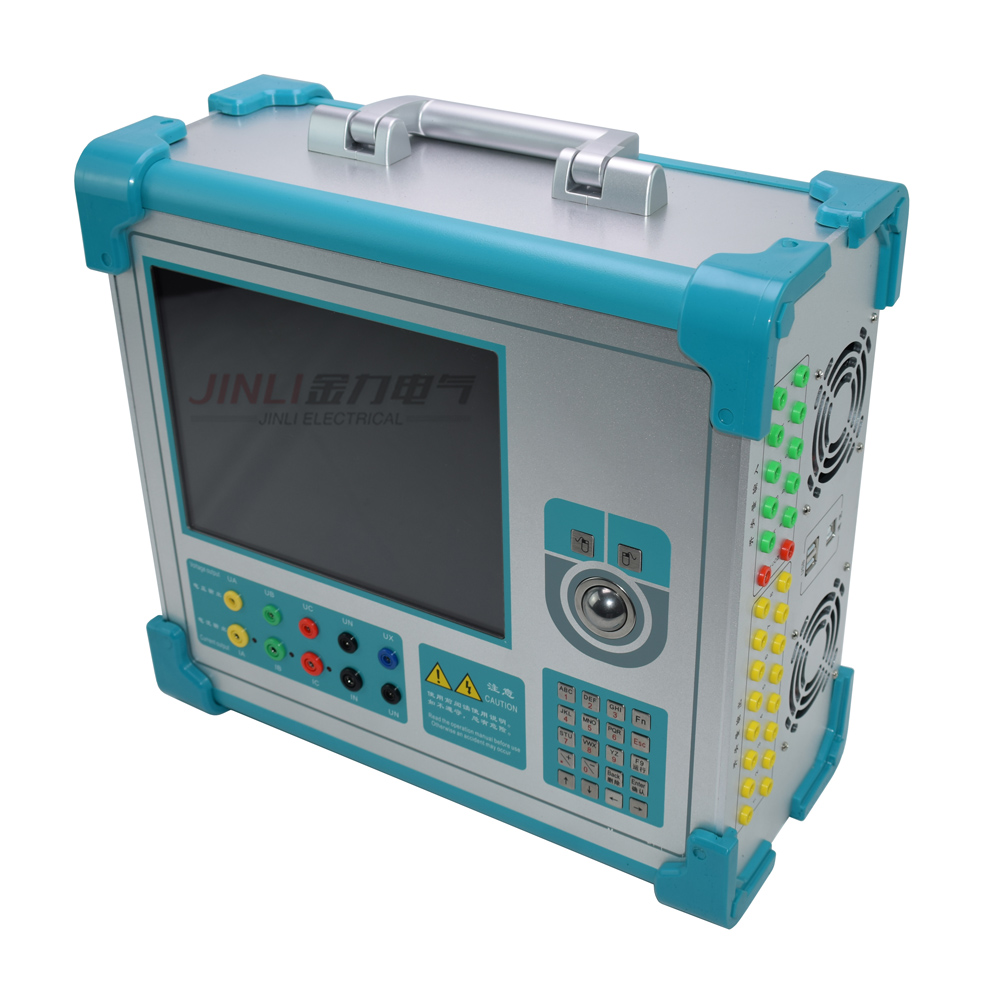

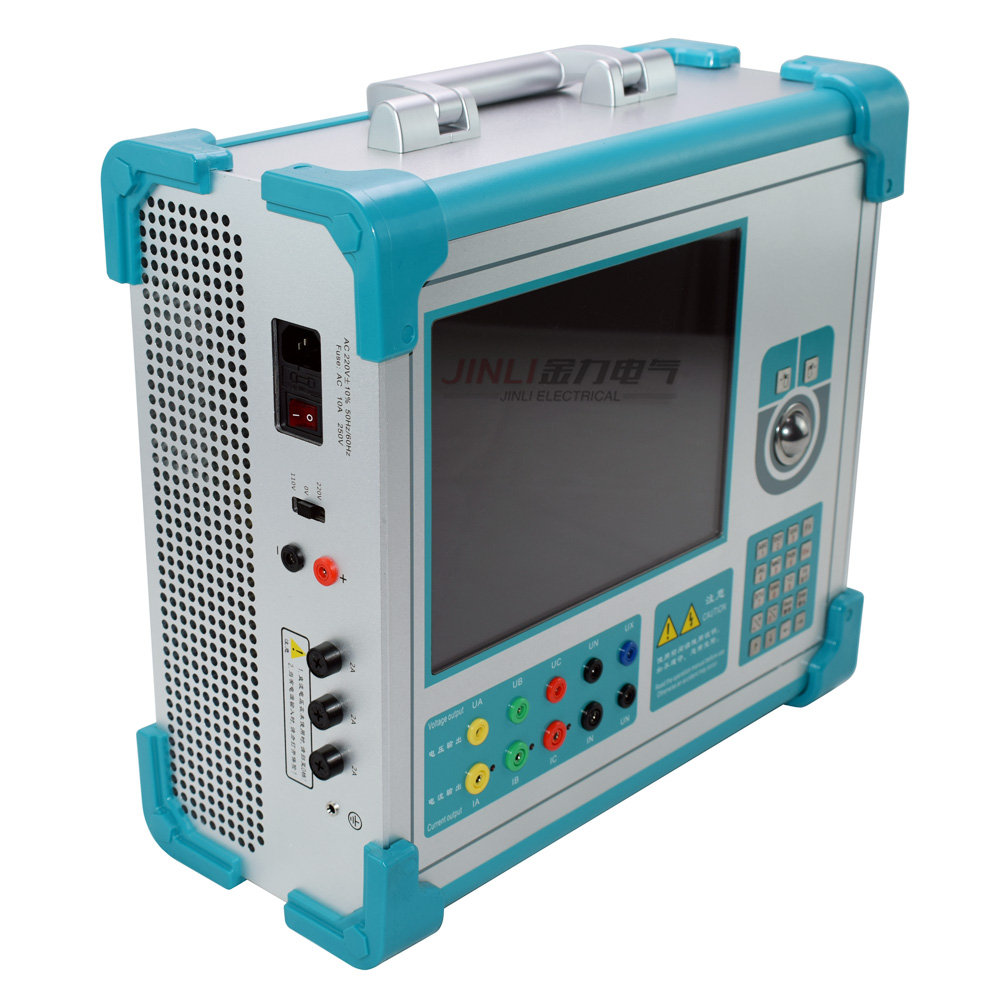

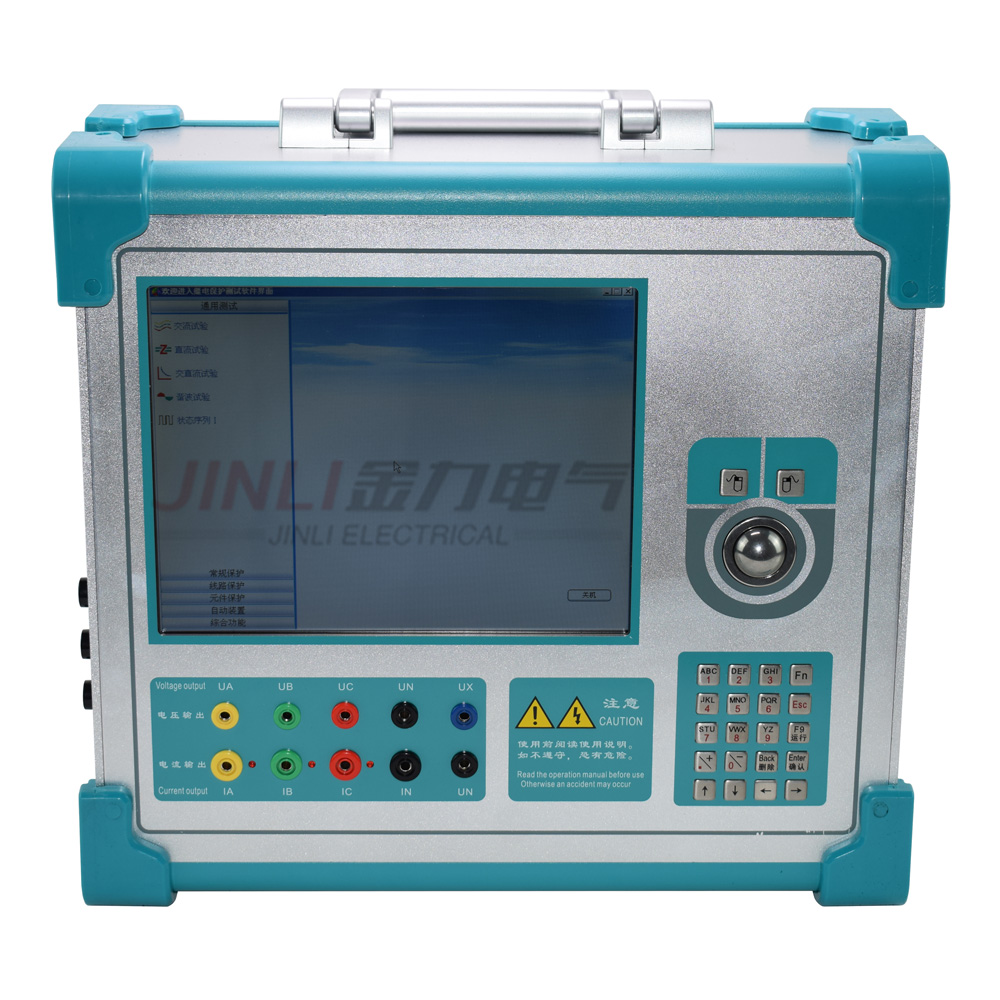

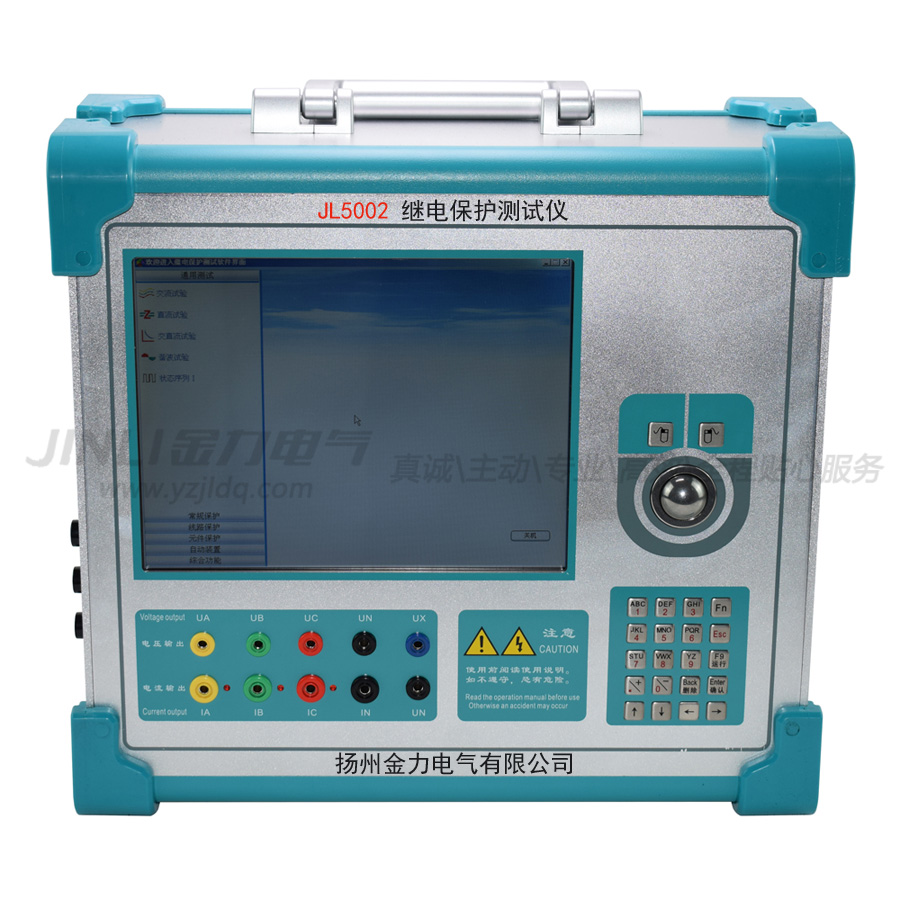

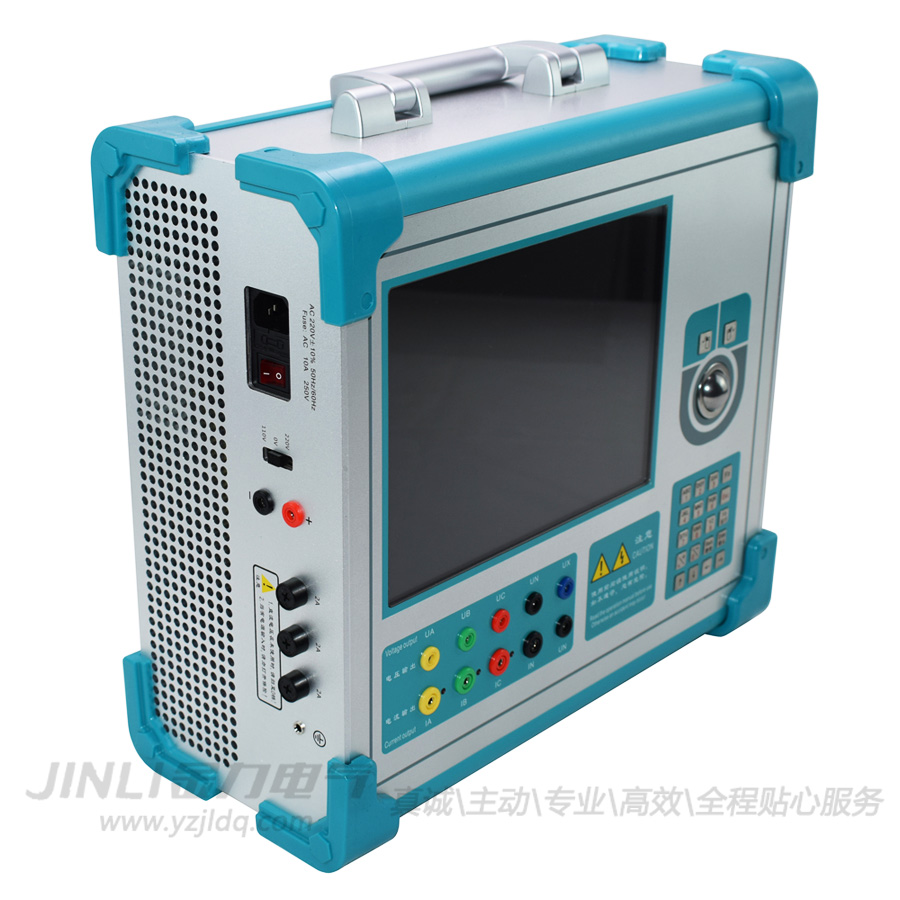

JL5002手持式数模一体继电保护测试仪（6U6I / 0.05级）

产品简介：

JL5002手持式数模一体继电保护测试仪是基于IEC61850标准开发的智能变电站二次测试设备，具备模拟量电压电流输出、MMS接口、百兆千兆光以太网接口、光串行接口、B码输入输出接口、快速开入开出硬接点接口，支持 4G/5G 无线通讯、蓝牙无线通讯，支持智能变电站模拟量电压电流输出、SV/GOOSE报文测试、保护功能测试、合并单元测试、智能终端测试、测控四遥信号测试、MMS数据源模拟、数字模拟量核相、六角图测量、光功率测试等，可广泛应用于110kV~750kV智能变电站/数字化变电站继电保护装置、合并单元、智能终端等，交流信号频率可进行线性渐变，每周期变化次数不小于500，IED设备的报文监视与分析、保护功能测试、虚回路检查等，适用于智能变电站系统联调、安装调试、故障检修、IEC61850体系及相关技能培训应用。

JL5002手持式数模一体继电保护测试仪是依据《DL/T 624-2023 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。产品配备高性能功率放大器并基于稳定可靠的低功耗工业平台搭载linux操作系统，硬件采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

产品特性：

◆ 智能测试模块

支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；

◆ 自动测试

具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

◆ 数字量/模拟量输出

可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；

◆ 模拟量及数字量同时输出

支持同时进行模拟量、SV、FT3的输出及GOOSE报文的收发；

◆ 多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

◆ AQ及报警

具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；

◆ 虚端子图形化显示

支持虚端子图形化显示功能，数据流向清晰明了；

◆ 报文同时收发

支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发；

◆ FT3/扩展FT3

支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M/15M/20M波特率UART编码及5M/10M/20M 曼切斯特编码；

◆ 异常测试

具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；

◆ 故障回放

支持故障仿真和COMTRADE格式数据的故障波形文件回放功能，可批量回放，文件夹回放，前拓展波形回放，连续回放等；

◆ MMS服务

通过网口具备对保护装置的MMS定值读写功能，可读写智能IED设备定值等配置信息；

◆ 对时与授时

具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；

◆ 硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；开出为4对快速开出开出反应时间小于0.1ms；

◆ 报文接收及分析

具备报文接收存储及分析功能，可将接收到的报文用ZHNPA打开进行分析或导出，还支持pcap报文回放；

◆ 单纤收发模式

光口支持单纤发送、单纤接收，支持光功率测试；

◆ 触摸操作

配备10.1寸高分辨率显示屏，支持触摸操作；

◆ 无线连接

提供4G远程测试功能，具备WiFi模块，方便用户使用；

◆ 自带锂电池供电

自带锂电池，待机时长长达8小时，模拟量功放全力输出大于3.5小时。

产品参数：

交流电压源输出6路

量程：每路130V/25VA

准确度：0.2V~2V时，±4mV；2V~130V时，±0.05%

分辨率：1mV

交流电流源输出6路

量程：每路20A/18 VA（6路同时输出zui大40A）

准确度：0~500mA时，±2mA； 500mA~20A时，±0.05%

分辨率：1mA

相位

范围：0~360°

准确度：±0.1°

分辨率：0.1°

频率

范围：0~1200Hz

准确度：<±0.001Hz(0~65Hz)；<±0.01Hz(65~450Hz)；<±0.02Hz(450~1200Hz)

分辨率：0.001 Hz

直流电压源输出6路

量程：每路0~175V/30VA

准确度：0.2V~2V时，±4mV；2V~175V时，±0.2%

直流电流源输出6路

量程：每路0~10A/28VA

准确度：0~500mA时，±2mA； 500mA~10A时，±0.2%

开关量输入4对

数量：4对(有源无源自适应)

开关量输出4对

数量：4对快速开出(反应时间小于0.1ms)

遮断容量：DC250V /0.5A

时间控制、时间测量

范围：1ms~9999.999s

分辨率：0.5ms

同步（对时授时接口）

接口类型GPS/BD ANT(同轴电缆),IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588

数量GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 1对：1对对时，1对授时；IEEE 1588 1对

无线连接（远程控制）

接口类型：WIFI、4G（选配）

有线连接

接口类型：百兆Lan口，RJ45

数量2个

外部供电电源

供电电压：交流220V，允许偏差：-20%~15%   47~65 Hz

输出电压：充电器输出两路电压4.2V，zui大输出电流10A

USB 口2个

工作环境条件

工作温度：-10℃~50℃

湿度：≤95%,无凝露

其他

联机接口：RJ45网口（2个；具备数据交互功能）

显示屏：10.1寸真彩液晶显示，带触摸功能

机械尺寸及重量

尺寸：261mmx18lmmx83mm (长×宽×厚)

重量：4.30kg
