JL9020智能电缆识别仪

添加时间:2022-02-15 16:44:10   浏览次数:1516

产品简介:

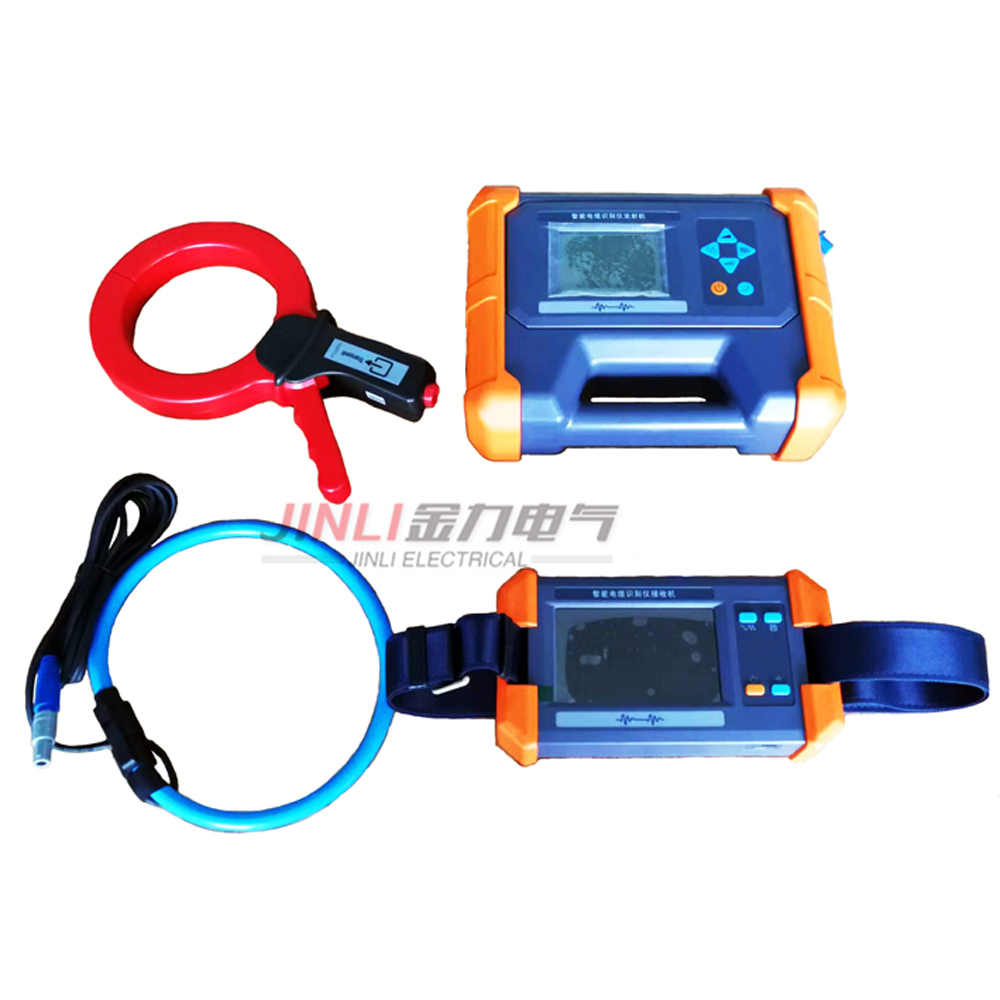

JL9020智能电缆识别仪是一套高性能电缆识别仪,由信号发射机和接收机组成,用于多条电缆中准确识别目标电缆,JL9020智能电缆识别仪同时适用于带电和不带电电缆,带电电缆只适用于三芯带铠电缆。识别准确率高,使用方便。

产品特性:

◆ 适用于带电和不带电电缆,带电电缆只适用于三芯带铠电缆。

◆ 柔性卡钳接收、使用灵活方便。

◆ 50Hz/60Hz电缆负载电流测量功能。

◆ 多种信号输出方式:直连输出、卡钳耦合。

◆ 发射机大功率输出,输出多档可调,自动阻抗匹配,全自动保护。

唯1性识别:明确给出识别结果。

◆ 数据保存:识别结果存储并显示。

◆ 内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。

◆ 机壳坚固、质轻便携。

◆ 全数字化高精度采样及处理,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。

产品参数:

◆  发射机:

1. 输出方式:直连输出、卡钳耦合。

2. 输出频率:640Hz(复合频率)、1280Hz(复合频率)。

3. 输出功率:zui大10W,10档可调,全自动实时阻抗匹配。

4. 直连输出电压:zui高150Vpp。

5. 过载和短路保护。

6. 人机界面:320×240点阵液晶显示器。

7. 内置电池:4节18650锂离子电池,标称7.4V,6.8Ah。

◆  接收机:

1. 输入方式:柔性卡钳。

2. 接收频率:

主动探测频率:640Hz、1280Hz。

工频被动探测频率:50Hz/60Hz(用户可配置)。

3. 电缆识别:柔性卡钳智能识别。

4. 数据记录:zui多保存10条记录信息。

5. 工频测量:量程AC 50mA-1000A,精度±3%FS。

6. 人机界面:800x480液晶显示器;液晶尺寸121x76mm。

7. 内置电池:2节18650锂离子电池,标称3.7V,6.8Ah。

◆  其他:

1. 体积:发射机280×220×90mm,接收机226×120×55mm。

2. 质量:发射机2.3kg,接收机0.9kg。

3. 发射机充电器:输入AC100-240V,50/60Hz,输出DC8.4V/2A。

4. 接收机充电器:输入AC100-240V,50/60Hz;输出DC5V/2A。

5. 使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。<>
