CFDJ-110V系列蓄电池组充放电测试仪技术方案

来源:扬州金力电气   添加时间:2022-11-14 09:15:24   浏览次数:599

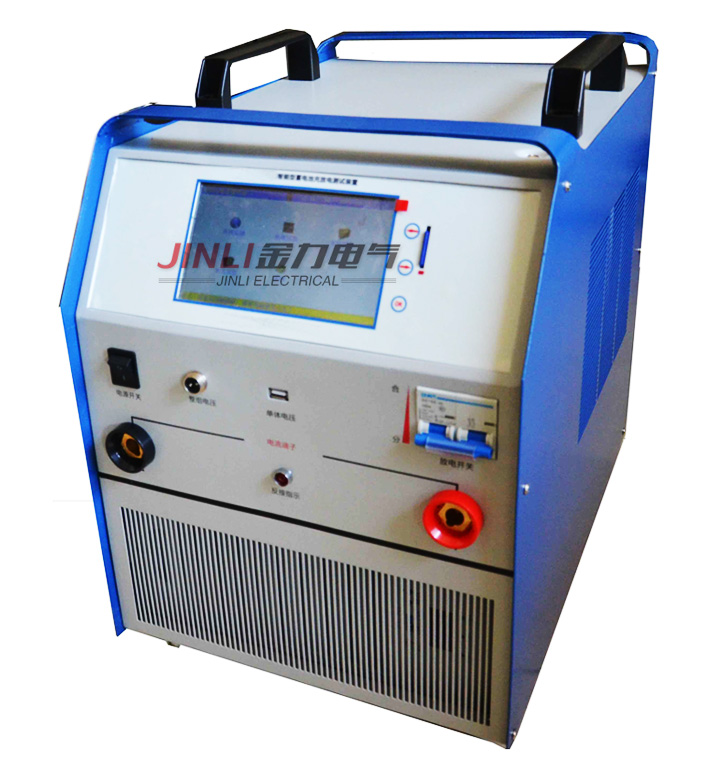

CFDJ-110V系列蓄电池组充放电测试仪技术方案

该产品集蓄电池恒流放电,单体监测,智能充电于一体。一机多用,减少企业成本,降低维护人员劳动强度,为电池和UPS电源维护提供全面科学的检测手段。用于电信、基站、电力等部门。根据需要进行深度放电,然后充电,使电池组随时保持满足状态并延长电池寿命,是蓄电池维护工作的zui佳助手。

蓄电池组充放检电一体机=蓄电池组恒流放电+蓄电池组智能充电+单体电池电压监测+蓄电池组活化.

主要特点:

集充电、放电、单体电压、检测和活化四合一体,功能齐全,一机多用。

7寸彩色触摸液晶显示器,显示效果清晰优美,采用双手提设计、坚固可靠。面板采用正面斜板设计,易读易操作,美观大方。

恒流放电、智能三阶段充电,实时在线巡回检测每节单体电池参数,可设定电压、电流、时间、容量等参数,自动完成蓄电池组各种参数的测试、监控、活化,在线或者离线检测电池组端电压、单节电池电压。

恒流放电和恒功率放电;

可以实时查看单体电池柱形图,测试完成可以直接查看单体曲线及与参考曲线对比图。

测试过程突然停电或长时间不用,主机内记忆数据也不会丢失。

可保存10组充电、10组放电、10组在线监测数据;用户可进行查询、删除及SD卡导出操作。

人性化的操作界面,操作简单,流程清晰,每一步操作均有简体中文提示。

外观设计:接线设计在前方,散热风扇向后吹。

上位机数据管理软件功能强大,界面友好,提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

便携式,体积小,可随意移动测试并掉电记忆功能:具有快速连接功能,操作使用简单。

技术参数

产品型号

CFDJ-110V/30A

CFDJ-110V/60A

CFDJ-110V/80A

CFDJ-110V/100A

充放电检测方式

蓄电池脱离系统

蓄电池脱离系统

蓄电池脱离系统

蓄电池脱离系统

放电电流

0~ 30A

0~ 60A

0~ 80A

0~ 100A

放电电流精度

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

充电电流

0~ 30A

0~ 60A

0~ 80A

0~ 100A

充电电流精度

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

放电总电压

84~135V

84~135V

84~135V

84~135V

放电压精度

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

充电总电压

84~135V

84~135V

84~135V

84~135V

充电电压精度

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

充放电单体电压

0.500V~16.00V(分辨率1mV 精度 10mV)

0.500V~16.00V(分辨率1mV 精度 10mV)

0.500V~16.00V(分辨率1mV 精度 10mV)

0.500V~16.00V(分辨率1mV 精度 10mV)

充放电时间

0~99小时59分

0~99小时59分

0~99小时59分

0~99小时59分

单体电池数

根据实际情况配置 (可关闭单体电压监测功能)

根据实际情况配置 (可关闭单体电压监测功能)

根据实际情况配置 (可关闭单体电压监测功能)

根据实际情况配置 (可关闭单体电压监测功能)

冷却方式

强制风冷式

强制风冷式

强制风冷式

强制风冷式

放电负载

合金电阻GX能,(AQ性佳)

合金电阻GX能,(AQ性佳)

合金电阻GX能,(AQ性佳)

合金电阻GX能,(AQ性佳)

显示方式

7寸彩色触摸液晶显示器

7寸彩色触摸液晶显示器

7寸彩色触摸液晶显示器

7寸彩色触摸液晶显示器

供应电源

AC:220V/380V

AC:380V

AC:380V

AC:380V

搬运方式

双手提把设计

双手提把设计

双手提把设计

双手提把设计

警报产生及AQ措施

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

显示及打印项目

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印
