JL1005-10kVA/50kV工频无局放试验变压器成套装置(10KV)技术方案

来源:扬州金力电气   添加时间:2023-03-23 10:49:48   浏览次数:421

JL1005-10kVA/50kV工频无局放试验变压器成套装置技术方案(10KV)


一、适用范围

本套装置主要用于部分10kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆附件等试品进行工频耐压、局部放电试验及其科学研究试验。

二、使用条件

海拔高度:≤1000m

环境温度:-20℃~+40℃

空气相对湿度:≤90%(25℃)

电源电压的波形为实际正弦波,波形畸变率<3%<>

设有一可靠接地点,接地电阻<0.5Ω

安装地点:户内

三、遵循技术标准

JB/T9641-1999试验变压器

GB1094.1-1996 电力变压器DY部分总则

GB/T.311.1-1997     高压输变电设备的绝缘与配合

GB/T16927.1-1997  高电压试验技术DY部分一般试验要求

GB/T16927.2-1997高电压试验技术第二部分测量系统

GB/7354-87局部放电测量

GB/T509-1991电力变压器试验导则

GB2536-1990 变压器油

GB7328-87 变压器和电抗器的声级测量

JB8749-1998 调压器的通用技术要求

四.JL1005-10/50工频试验变压器成套装置组成

JL1005-10/50工频无局部放电试验变压器1台

DGC-10/0.22/0~0.25调压器1台

TAWF-400/50电容分压器兼耦合电容器1套

GR50-0.2/5工频保护电阻1根

JL1005操作控制装置1台

LBQ-10/0.2电源滤波器1套

JL1017局部放电仪1台

电缆及附件10米


五. 变压器成套装置及技术指标

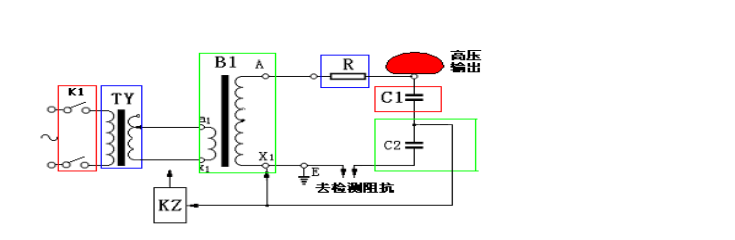

变压器成套试验装置原理电路如下图所示,主要由无局部放电试验变压器(B1)、调压器(TY)、保护电阻(R)和电容分压器(C1、C2)组成。

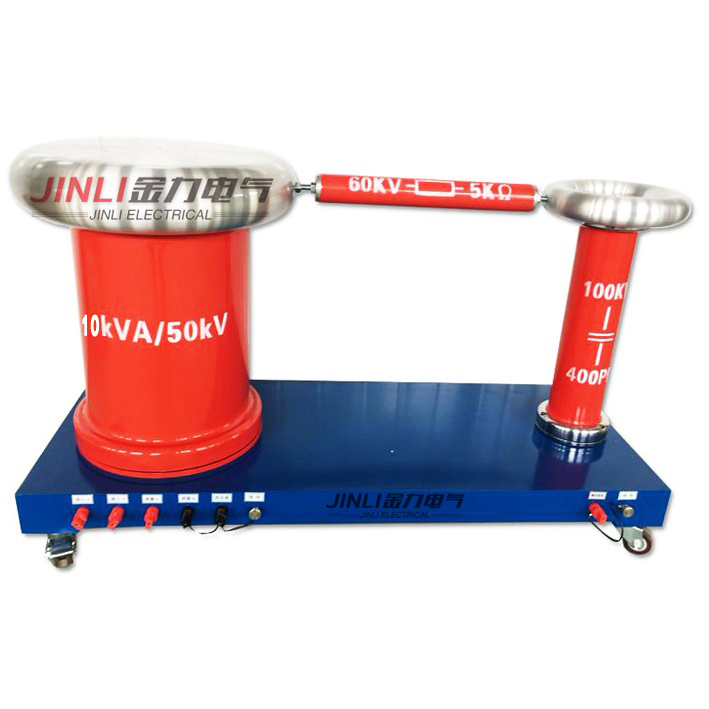

1.JL10051050工频无局部放电试验变压器

型号:JL1005-10/50

结构型式:绝缘筒式

相数:单相

频率:50Hz

额定容量:10kVA

额定输入电压:0.2kV

额定输入电流:  50A

额定输出电压:50kV

额定输出电流:0.2A

输出波形畸变率:≤3%

工频耐压水平:55kV/1min

运行时间:额定电压、额定电流下可连续运行5min;2/3额定电压、2/3额定电流下允许连续运行

局部放电量:在额定电压下≤3pc, 在80%额定电压下≤2pc

冷却方式:油浸自冷

结构形式:绝缘外壳环氧玻璃丝绕制

温升:<45K

阻抗电压: <10%

空载电流: <5%

变压器设计、工艺及加工要点

1、由于高电压小电流变压器属于高电压厚绝缘结构,线圈损耗产生的热量不易传导出来,故要降低绕组导线的电流密度到<2.2/mm2,达到降低变压器的负载损耗的目的。

2、高压线圈为圆筒式宝塔结构,以防线圈因真空干燥或对地放电试验后出现松动,采用我公司特殊绕制工艺,端部采用油道压紧结构,以防线圈的滑动串动。

3、为确保变压器输出波形畸变小,变压器的磁通密度设计在硅钢片拐点以下,铁心磁密<1.5T,铁芯采用优质的DQ130-30晶粒取向硅钢片,叠装45°全斜接缝,裁剪用纵横乔格线,保证碾压方向一致,叠装后用环氧布带压缠紧烘干,无松动。

4、整体结构为绝缘外壳,绝缘筒采用无捻粗纱缠绕,恒温带压绕制,密度高,泄漏电流小且不易吸潮。

5、主绝缘采用25#变压器油绝缘,密封胶垫采用航空技术生产氟橡胶,naimuo、耐温、耐压,硬度达70,拉伸强度1Mpa>12,拉断伸长率³200,空气压缩yongjiu变形£35,浸25#变压器油yongjiu变形£50。

6、线圈所用原材料进厂严格把关,确保每盘铜线的直流电阻相等。绕制时,对线圈匝数、导线直径、导线电导率、宽度、纸张以及线圈尺寸等都要严格控制。

2.  接触式调压器

型号:DGC –10/0.22/0~0.25

相数:单相

额定容量:10kVA

额定输入电压:0.22kV

额定输入电流:45.5A

额定输出电压:0~0.25kV

额定输出电流:40A

波形畸变率:<3%

起始电压:≤1%

运行时间:1.1倍额定电压运行1分钟,额定电压和额定电流下可连续运行30分钟

3.耦合电容器

型号:TAWF-400/50

额定频率:50Hz

标称电容量:400pF

额定电压:50kV

测量误差:包含低压臂、测量电缆、数字电压表≤0.5%

局放水平:100%额定电压≤3pC,80%额定电压≤2pC

结构型式:绝缘外壳油纸电容结构。由顶罩、电容器本体、移动底座、低压臂等组成。

4.变压器保护电阻

型号:GR50-0.2/5

额定电压:50kV

额定电流:0.2A

标称阻值:5kΩ

局放水平:100%额定电压≤3pC,80%额定电压≤2pC

结构型式:采用漆包镍铬丝缠绕在环氧筒上,两端配置连接管与变压器分压器相连,两

端有屏蔽环,当被试品放电时,保护电阻不会发生绝缘损坏。

5. LBQ-10/0.2电源滤波器

型号:LBQ10-/0.2

额定容量:10kVA

额定电压:0.2kV

线路数:2路

工作频率50Hz

衰减特性:40kHz~100kHz≥40dB

100kHz~1MHz≥50dB

运行时间:同变压器

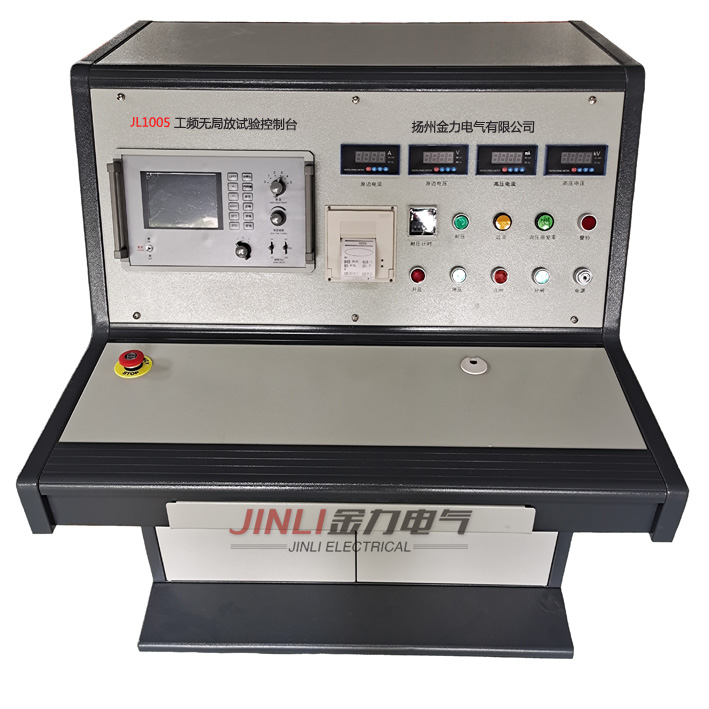

6.JL1005操作控制装置

型号:JL1005

6.1功能:

6.1.1表计精度:0.5级(高压测量部分)

6.1.2设有过流保护

6.1.3设有耐压计时

6.1.4采用同步交流电机驱动调压器调压,并设有上下保护和零压分闸保护功能。

6.1.5控制台设有试验室AQ门保护.

6.1.6设有零压合闸,试品击穿自动回零功能

6.1.7设有耐压记时元件,到耐压时间调压器自动降至零位

6.1.8指示:

(1)高压输出电压表, 精度0.5级

(2)调压器输出电压表, 精度1.0级

(3)调压器输出电流表, 精度1.0级

(4)设有电源合闸指示

(5)设有调压器复零指示

(6)配有控制测量线一套

(7)重量:60kg

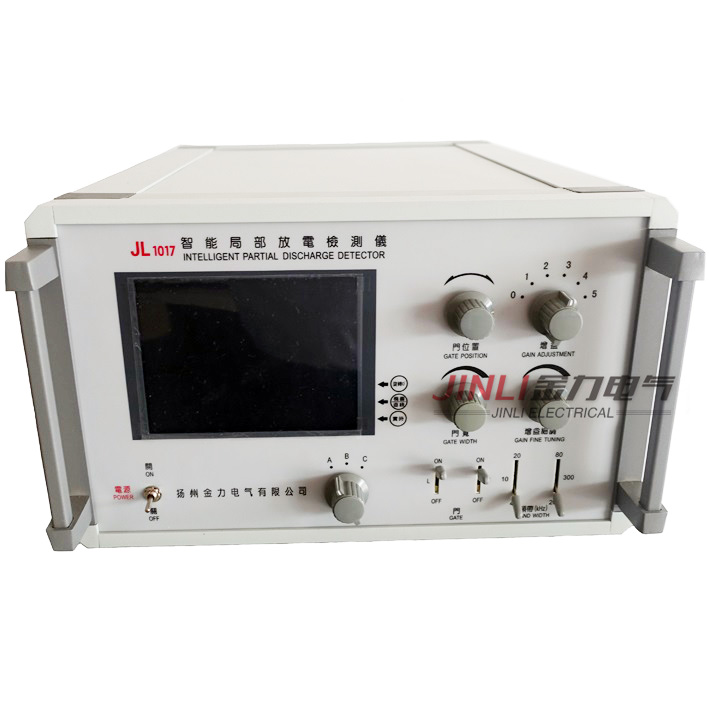

7:局部放电测试仪

型号:JL1017

检测试品的电容范围:6pF~250μf

检测灵敏度<0.02PC(电容50 pF)

采用大屏幕示波管,屏幕有效工作面100*80mm,可清晰地观测放电波形。

采用双表头显示放电量,

机内噪音小,检测灵敏度高,电容覆盖范围大,使用试品范围广。

放大器频带:

①低端:10KHZ、20KHZ、40KHZ任选

②高端:80KHZ、200KHZ、300KHZ任选

放大器增益调节:

粗调六档,档间增益20±1db;细调范围>20db。

时间窗:

①窗宽:可调范围15°~150°;

②窗位置:每一窗可旋转0°~170°;

③两个时间窗可分别开或同时开。

放电量表:

指针式表头:

对数刻度1-10-100 误差<±5%(以满刻度计)<>

线性刻度0-1000   误差<±5%(以满刻度计)<>

数字表头:以3½LED数字表显示

0-100.0    误差<±5%(以满刻度计)<>

椭圆时基:

①频率50HZ、100HZ、150HZ、200HZ、400HZ。

②椭圆旋转:以30°为一档,可作120°旋转。

③显示方式:椭圆——直线。

④高频时基椭圆可按输入电压(13∽275V)调节至正常大小,其摄取功率<1伏安。<>

试验电压表:

① 量程:100KV(可扩展)

② 显示:3½数字电压表指示,精度:优于±5%(以满刻度计),内、外零标功能
