串联谐振耐压试验注意事项

来源:扬州金力电气   添加时间:2024-03-26 08:40:39   浏览次数:464

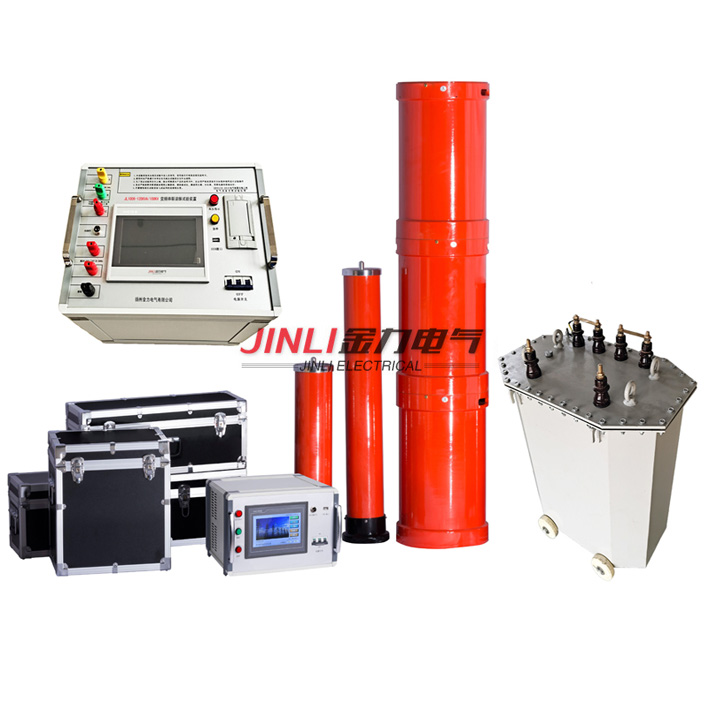

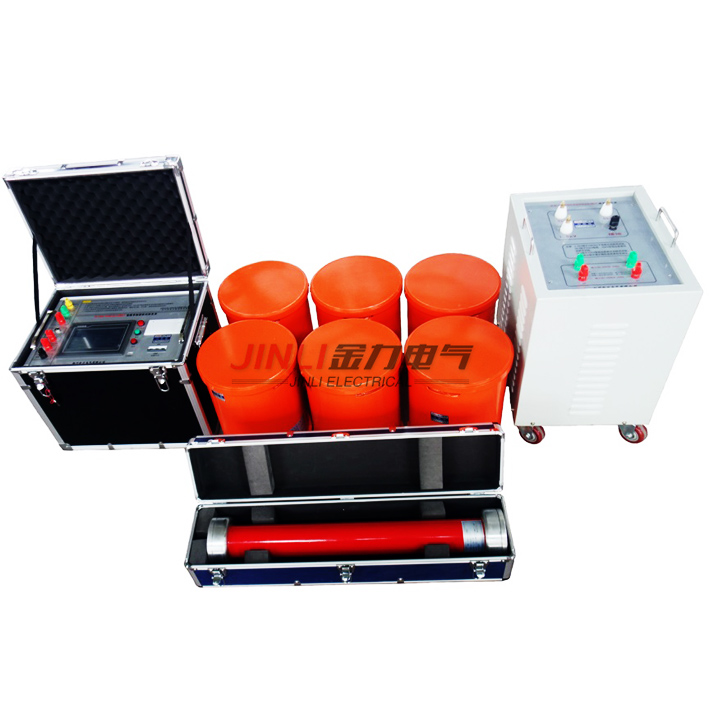

串联谐振耐压试验注意事项



  对于较长的电缆线路、电容器、大型发电机和变压器等大容量测试产品交流耐压测试,需要大容量的测试设备和电源,这往往是现场难以做到的。在这种情况下,可以根据具体情况采用串并联谐振或串并联谐振(也称为串并联补偿)的方法来解决测试设备容量不足的问题。


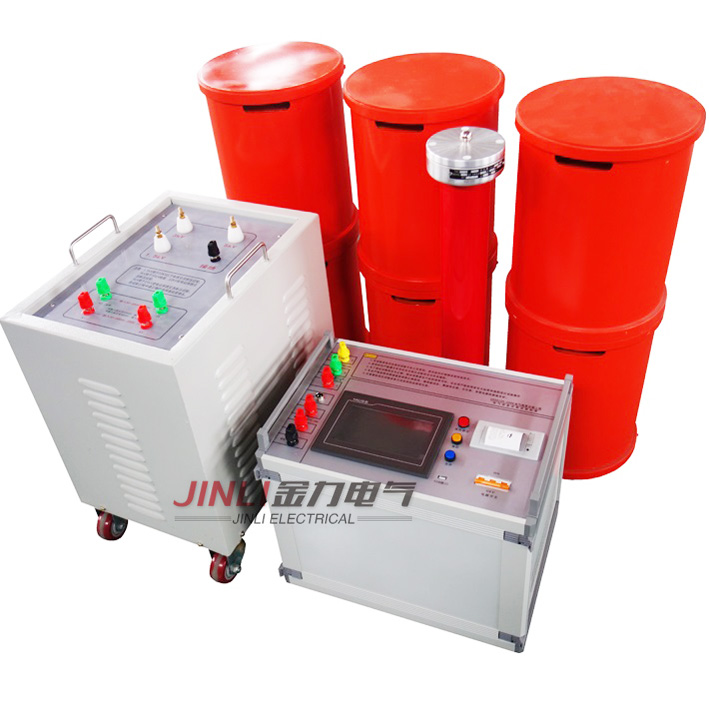

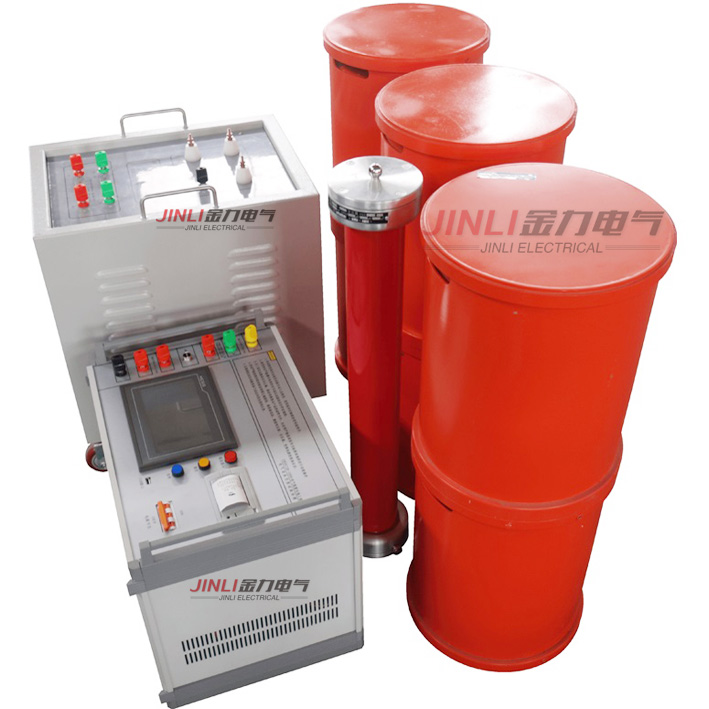

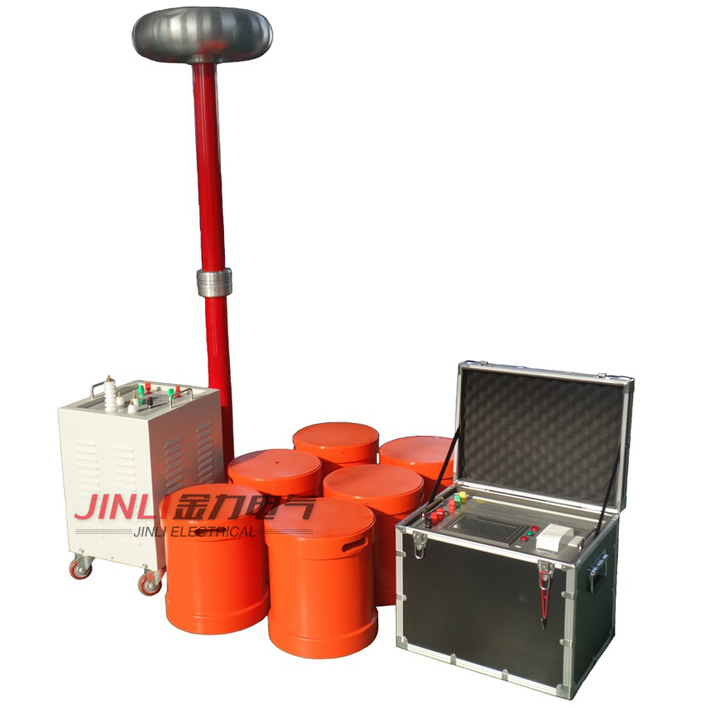

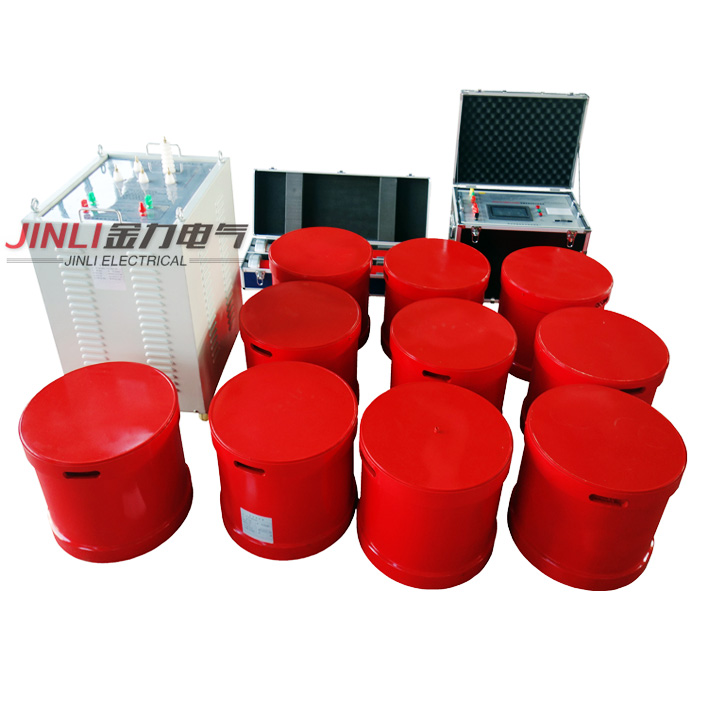

  (1)串联谐振(电压谐振)法。当试验变压器的额定电压不能满足要求的试验电压,但电流可以满足被测产品的试验电流时,可以采用串联谐振来解决试验电压不足的问题。


  (2)并联谐振(电流谐振)法。当试验变压器额定电压能满足试验电压要求,但电流未达到被测产品要求的试验电流时,可采用并联谐振补偿电流,解决试验电源容量不足的问题。


  (3)串并联谐振法。除上述串并联谐振外,当试验变压器的额定电压和额定电流不能满足试验要求时,可同时采用串并联谐振电路,又称串并联补偿法.


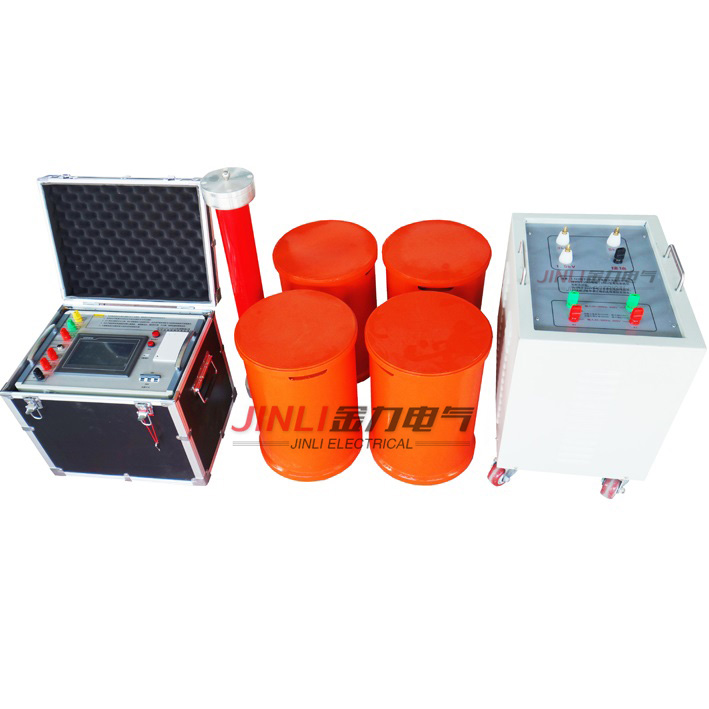

  变压器进行串联谐振耐压试验时,应注意:


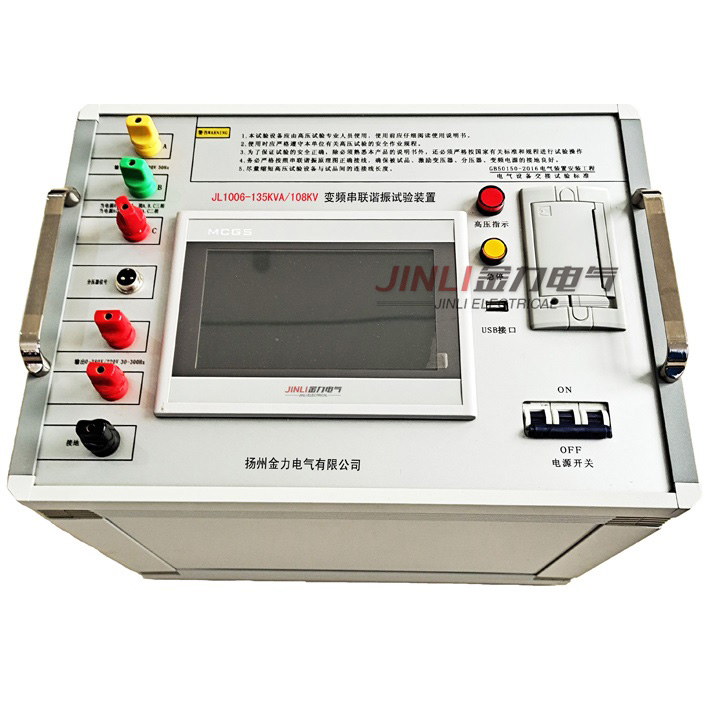

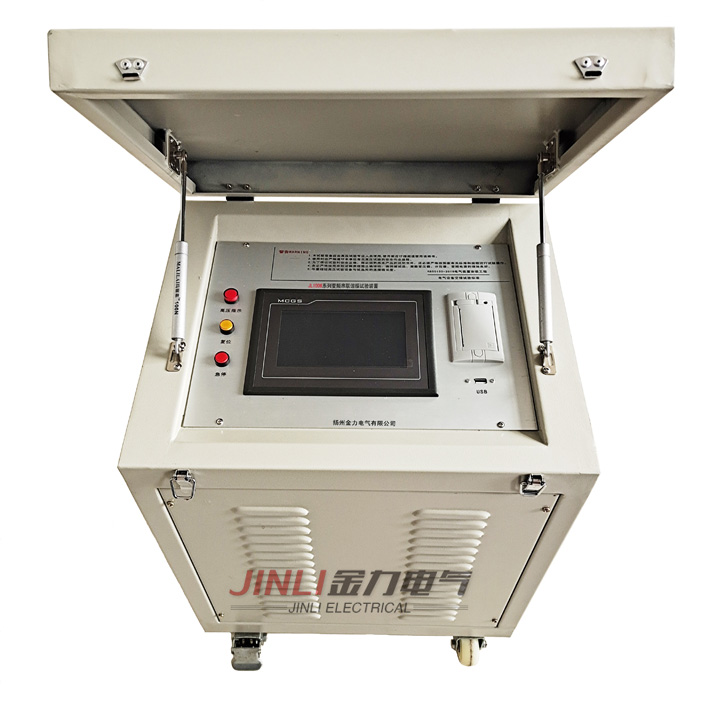

  (1)应先调优,后升压。使用串联谐振试验装置时,试验电压的频率应不低于40Hz,全压耐受时间为60s。在测试过程中,应在较低的激励电压下调谐电感或频率,以找到谐振点。当测试产品上的电压达到高点时,达到测试电路的谐振点,即可开始升压测试。


  (2)谐振测试电路的品质因数Q与测试设备的干燥清洁度、测试样品的绝缘表面以及高压引线的直径和长度有关。因此,试验应在晴天进行。试验设备和试样的绝缘表面应干燥、清洁。尽量缩短高压引线的长度,采用大直径高压引线,以减少电晕损耗。提高测试电路的品质因数Q值。


  在耐压试验中,电力设备绝缘不合格的可能原因有:


  (1)绝缘性能变差。如果变压器油进潮,固体绝缘受潮,绝缘老化,会引起绝缘性能下降,耐压试验可能不合格。


  (2)测试方法和电压测量方法不正确。例如变压器试验时,未测绕组未对地短路,未测绕组可能对地放电,误判为不合格。再比如,在测试大容量样品时,仍然是在低压侧测量电压。由于容量上升效应,实际加在试品上的电压超过了试品电压,导致试品击穿,误判为不合格。


  (3)没有适当考虑影响绝缘特性的大气条件。由于气压、温度和湿度对火花放电电压和击穿电压有一定的影响,如果不考虑这些因素,可能会导致设备不合格的结论。
