变频串联谐振试验装置技术知识讲解

来源:扬州金力电气   添加时间:2024-06-05 08:35:13   浏览次数:71

变频串联谐振试验装置技术知识讲解



  在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XC=XL, 电路中的电压U与电流的相位相同,电路呈现纯电阻性,这种现象叫串联谐振。当电路发生串联谐振时,电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗zui小,电流将达到zui大值。


  发生谐振时,由于感抗和容抗相等。所以电感和电容两端的电压有效值相等,即:UL=UC。又由于其相位相反,因此这两个电压是相互抵消的。在电容或电感的电压有效值为: UL=UC= XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数,它代表电压比。即UC/U或UL/U。


  品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大,电阻越小,则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。


变频串联谐振试验装置技术知识讲解


  一般电感电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中,串联谐振将会产生高出电网额定电压数倍的过电压,对电力设备的AQ造成很大危害。


  在R-L-C串联电路中,出现线路端电压和电流同相位的现象叫串联谐振。

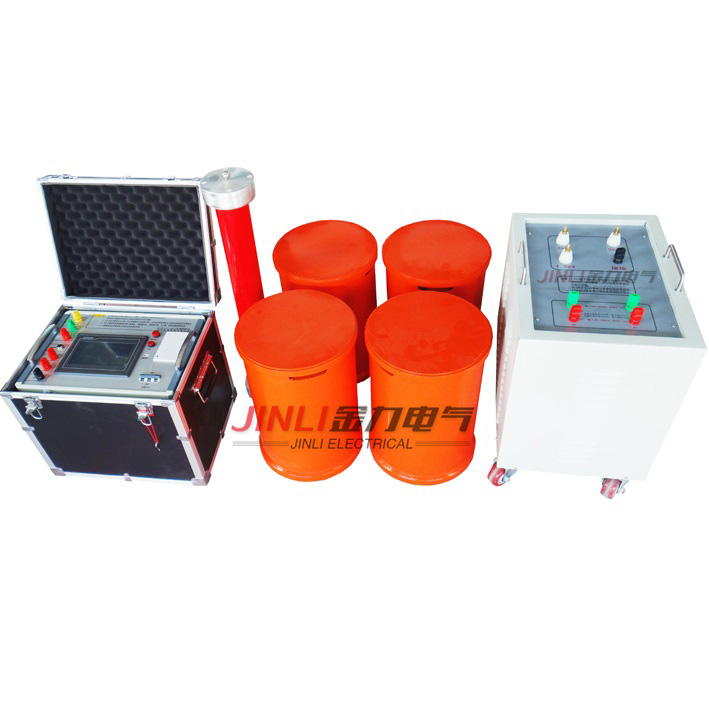

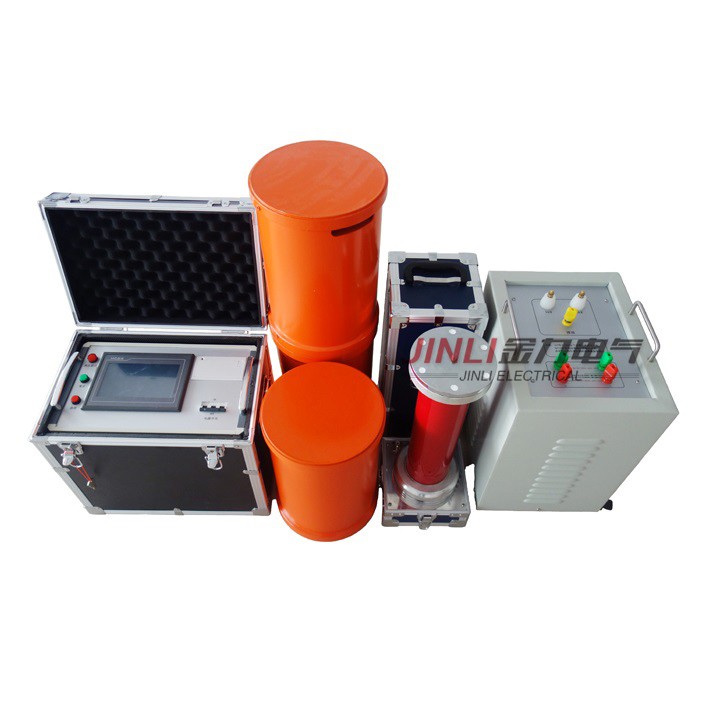

    JL1006系列发电机交流耐压谐振试验装置要求采用工频电压,目前国标对工频电压的频率定义为45Hz~65Hz,但是在很多试验场合,要求对发电机进行的是50Hz±2Hz的交流试验,而发电机定子绕组的对地电容量又比较大,国内目前大多数试验单位采用的是谐振变压器对它进行试验,但是谐振变压器本身很重,动辄上吨,现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。


    发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态,也可以采用调整系统工作频率的方式达到谐振状态,还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时,就将激励源的频率调整到需要的频率,然后根据被试品的电容量调节电抗器的感抗,使系统谐振,产生高压,在升压过程中,如果谐振点偏离,可以通过微调频率的方式准确找到谐振点,保证高Q值,从而zui大程度的减小电源容量和试验设备体积重量。


产品别称:


变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.


产品特性:


◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,且单件设备重量小于60公斤,彻底解决现场搬运困难问题;

◆ 整套装置原理先进,同时应用新型调频调感技术,严格保证发电机工频耐压试验要求;适用范围宽,大大提升设备使用价值;

◆ 配置20Hz-300Hz变频控制源,其保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,而且采用220V或380V两种电源,方便现场取电;

◆ 先调感后调频方式能准确找到zui大Q点,避免电压上升导致的谐振偏移;

◆ 配置灵活,扩展功能强。可选配不同类型电抗器或采用多节串并联的方式,满足电力系统所有容性试品试验要求;同时可以满足需要做工频试验的场合,也可以满足变频方式做试验的场合;实现一机多用,性价比高。


产品参数:


◆额定输出电压:0~50kV(有效值)及以下

◆输出频率:45~300Hz

◆谐振电压波形:纯正弦波,波形畸变率≤1%

◆zui大试验容量:2000kVA及其以下

◆工作制:满功率输出下,一次连续工作时间15min

◆品质因数:10~40

◆频率调节灵敏度:0.1HZ,不稳定度<0.05%

◆工作电源:220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围:
