变频串联谐振试验装置的Q值介绍

来源:扬州金力电气   添加时间:2024-06-03 09:34:16   浏览次数:488

变频串联谐振试验装置的Q值介绍



  在电气系统中,有很多的客户会问到有关Q值的相关性问题, 特别是在购买变频串联谐振试验装置中会问到Q值多少,华意电力所生产的串联谐振装置的Q是控制在36左右。


  当然,Q值也受电压等级,工艺结构,材料性能等外部因素的影响,理论上Q值越大,单位电流变化内允许的频率偏移越小,频率选择性越高,Q值是衡量电感的主要参数,其计算方式为:Q=电感电容等储能器件携带的能量÷电阻的损耗功率。



  变频串联谐振试验装置Q值受到哪些影响


  Q值的大小受综合因数的影响,比如制作工艺,原材料、材料性能等,例如,同样一个电感,如果其他参数不变,仅改变绕制电感导线的粗细,则导线粗的电感Q值要比导线细的电感Q值高。


  如果再在导线上镀银,则镀银导线所绕制的电感要比不镀银导线绕制的电感Q值高,很明显这就是工艺结构、原材料所带来的影响。


  对于串联谐振试验装置Q值来说,Q值越高,回路的损耗就越小,回路的效率就越高,通过Q值的大小也可以简单的判断产品的质量和效能,但不是决定串联谐振装置质量好坏的 终标准,Q值的提高往往受到一些因素的限制,如导线的直流电阻、线圈骨架的介质损耗、铁心和屏蔽引起的损耗以及高频工作时的集肤效应等。


  Q值越高越好?


  那么,我们购买变频串联谐振试验装置时到底要不要去衡量Q值呢?其实对于不太了解的客户可能认为“Q值高,产品就好”。


  Q值只是作为一个概念性的参考,Q值并不能代表性能好坏的 因素或者是绝对因素,比如,Q值过大可能会造成电感烧毁,电容击穿,电路振荡等现象,有些科技类型产品,选材和工艺都非常好,反而会想办法降低Q值,所以,Q值只是衡量电感效能的品质因数,所以,关注产品质量应该关注稳定性、创新度。

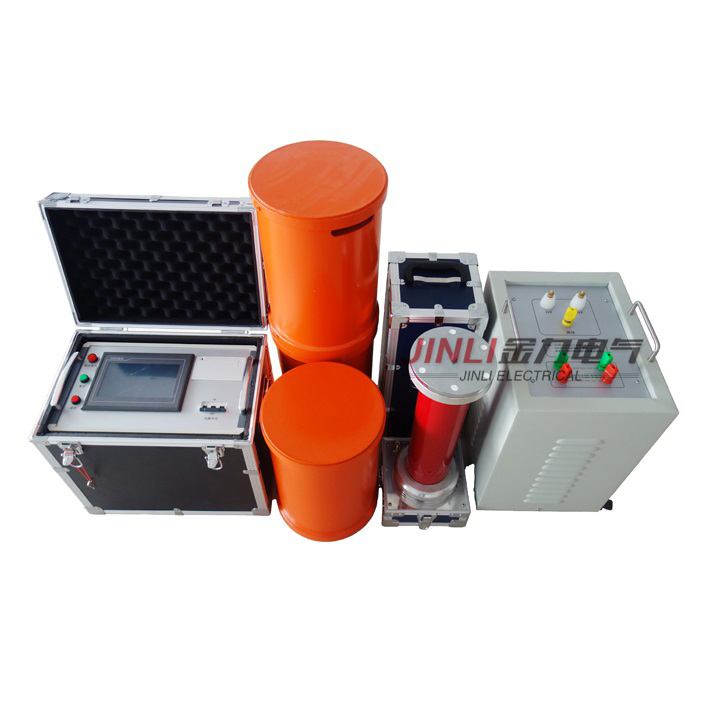

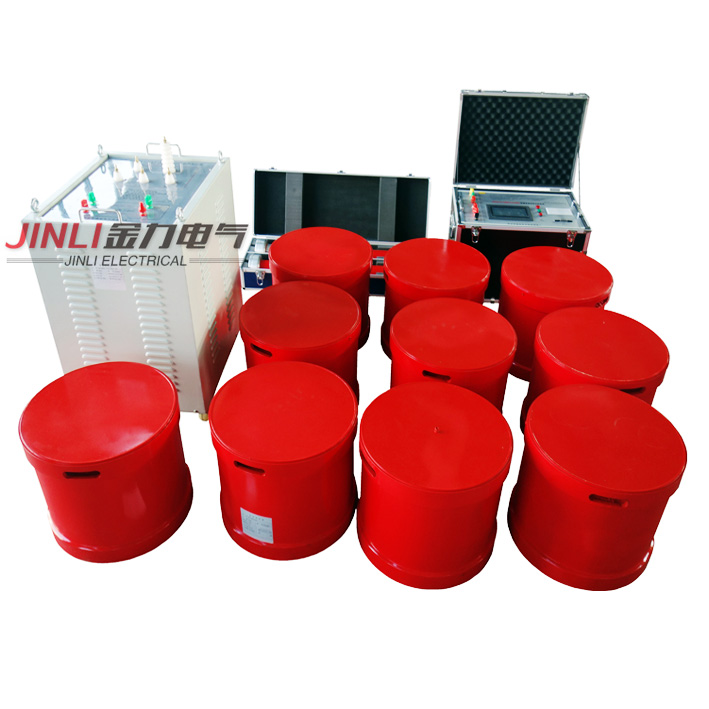

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压,目前国标对工频电压的频率定义为45Hz~65Hz,但是在很多试验场合,要求对发电机进行的是50Hz±2Hz的交流试验,而发电机定子绕组的对地电容量又比较大,国内目前大多数试验单位采用的是谐振变压器对它进行试验,但是谐振变压器本身很重,动辄上吨,现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。


发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态,也可以采用调整系统工作频率的方式达到谐振状态,还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时,就将激励源的频率调整到需要的频率,然后根据被试品的电容量调节电抗器的感抗,使系统谐振,产生高压,在升压过程中,如果谐振点偏离,可以通过微调频率的方式准确找到谐振点,保证高Q值,从而 大程度的减小电源容量和试验设备体积重量。


产品别称:


变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.


产品特性:


◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,且单件设备重量小于60公斤,彻底解决现场搬运困难问题;

◆ 整套装置原理先进,同时应用新型调频调感技术,严格保证发电机工频耐压试验要求;适用范围宽,大大提升设备使用价值;

◆ 配置20Hz-300Hz变频控制源,其保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,而且采用220V或380V两种电源,方便现场取电;

◆ 先调感后调频方式能准确找到 大Q点,避免电压上升导致的谐振偏移;

◆ 配置灵活,扩展功能强。可选配不同类型电抗器或采用多节串并联的方式,满足电力系统所有容性试品试验要求;同时可以满足需要做工频试验的场合,也可以满足变频方式做试验的场合;实现一机多用,性价比高。

产品参数:

◆额定输出电压:0~50kV(有效值)及以下

◆输出频率:45~300Hz

◆谐振电压波形:纯正弦波,波形畸变率≤1%

大试验容量:2000kVA及其以下

◆工作制:满功率输出下,一次连续工作时间15min

◆品质因数:10~40

◆频率调节灵敏度:0.1HZ,不稳定度<0.05%

◆工作电源:220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围:
