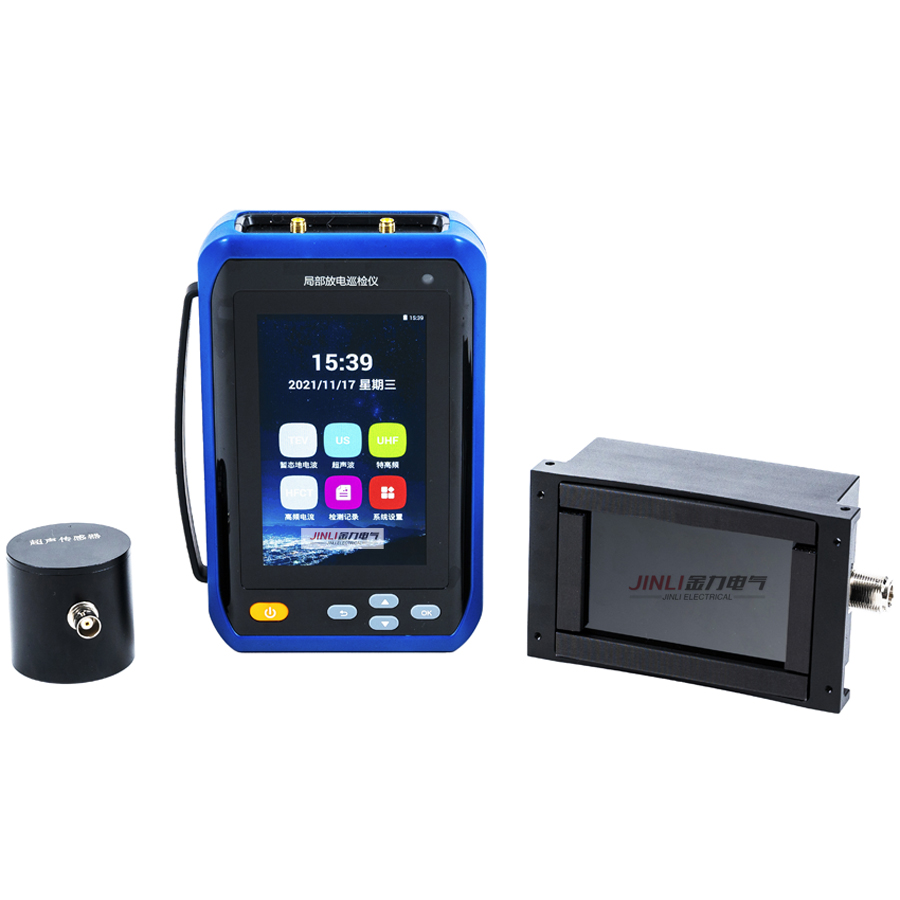

JL1021局部放电巡检仪(2通道、做GIS带电巡检)

添加时间:2022-05-24 15:21:34   浏览次数:797

产品简介:

公司研制的JL1021局部放电巡检仪是一种多功能的手持仪器,其基于超声波、特高频检测方法,测试设备的局部放电情况,可读出局部放电幅度及图谱波形,可以提供二维、三维图谱的存储以及读出功能等,可以较好地评估电气设备局部放电情况。

JL1021局部放电巡检仪适用于GIS的局放检测。设备采用便携式,操作简单,所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察,对放电进行频率识别,并通过多种模式进行分析,能够清楚地判断故障。

JL1021局部放电巡检仪采用了全新的外观设计,使用了目前较为流行的Android系统,更易于操作使用,另外集成了500万摄像头拍照功能方便进行巡检记录;RFID利于扩展物联网的应用;内部集成了放电类型库,便于对放电情况的对比核实。

产品特性:

◆ 体积小,重量轻,携带方便,便于现场使用。

◆ 集地电波、超声波、特高频及高频电流检测方法于一体。

◆ 该仪器适用于GIS、等电气设备的局放检测。

◆ 采用自动增益控制调节,抗干扰能力强。

◆ 具有幅值检测、相位图谱检测、脉冲图谱检测以及波形图谱检测功能。

◆ 通过多种抗干扰手段抑制了各种外部干扰,改善了信噪比,有效的提高了检测准确度。

◆ 根据现场情况采用无线同步技术(光同步、空间同步、电源同步等),锁定放电相位,建立特征图谱。

◆ 仪器具有RFID/WiFi/蓝牙功能利于扩展物联网的应用。

◆ 内部集成了放电类型库,便于对放电情况的对比核实。

◆ 时域波形多周波显示模式,精确判断干扰与放电。

◆ 巡检数据可通过SD卡或者U盘等导出到PC机中,从而完成用户报告的创建。

产品参数:

主机参数


可检测通道数

2通道:

1个US,

1个UHF(无线)

采样精度

12bit

同步方式

内同步,外同步,光同步

接触US


频率范围

20kHz~300kHz

输出阻抗

50Ω

检测灵敏度

0.1mV

测量范围

0.1mV~1V

输出接口

标准SMA连接主机

UHF


检测带宽

300MHz~1.5GHz

输出方式

BNC接口-信号调理单元,无线连接主机

接收方式

天线接收

传输方式

同轴电缆

检测灵敏度

<-60dbm<>

硬件

显示屏

5.0寸TFT真彩色液晶显示屏

分辨率

800×480

操作

触摸/按键

存储

TF卡

接口

3.5mm立体声耳机插孔

电源

DC-12V/2A直流电源

扩展功能

USB-TypeC/500万摄像头/RFID/WIFI/蓝牙

电源


内部电源

电池供电(4800mAH 7.4V)

正常工作时间

约7小时,充满时间约3小时

尺寸

长×宽×高

235mm×133mm×48mm

重量

0.85kg

环境


使用环境温度

-20℃~50℃

存储环境温度

-40℃~70℃

湿度

10%-90%(非冷凝)

海拔高度

≤3000m
