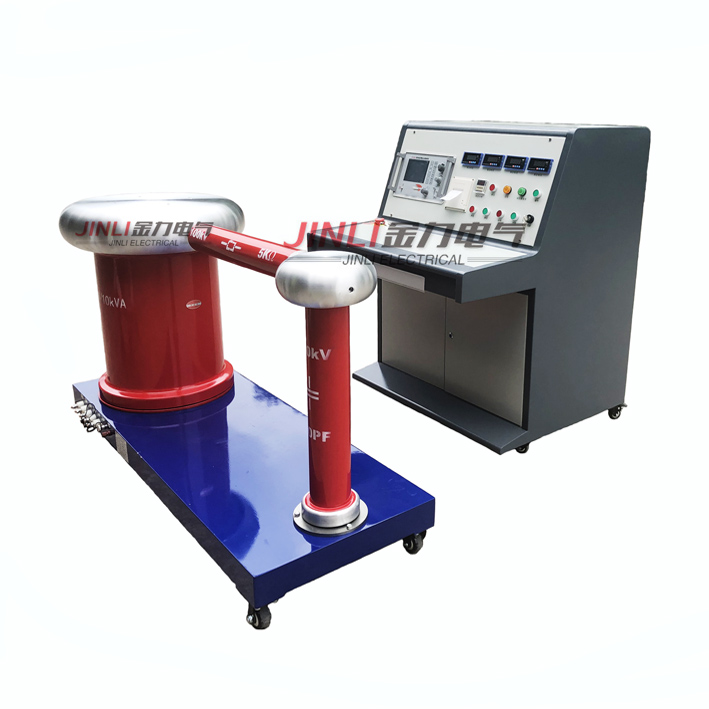

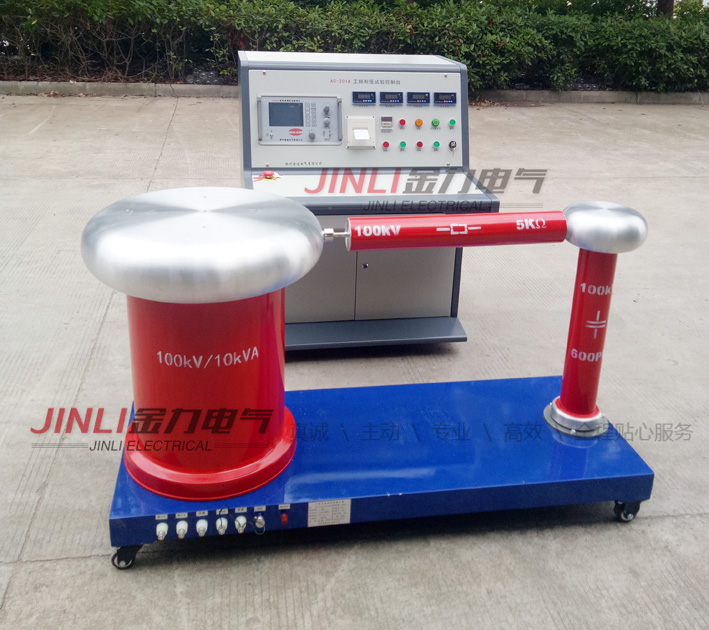

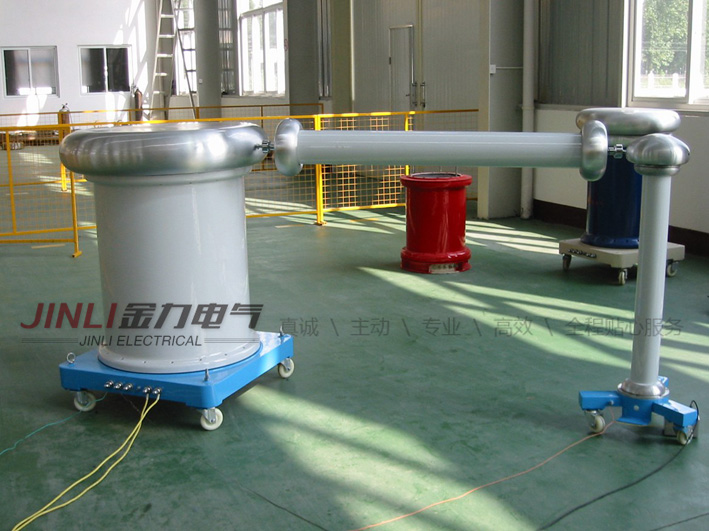

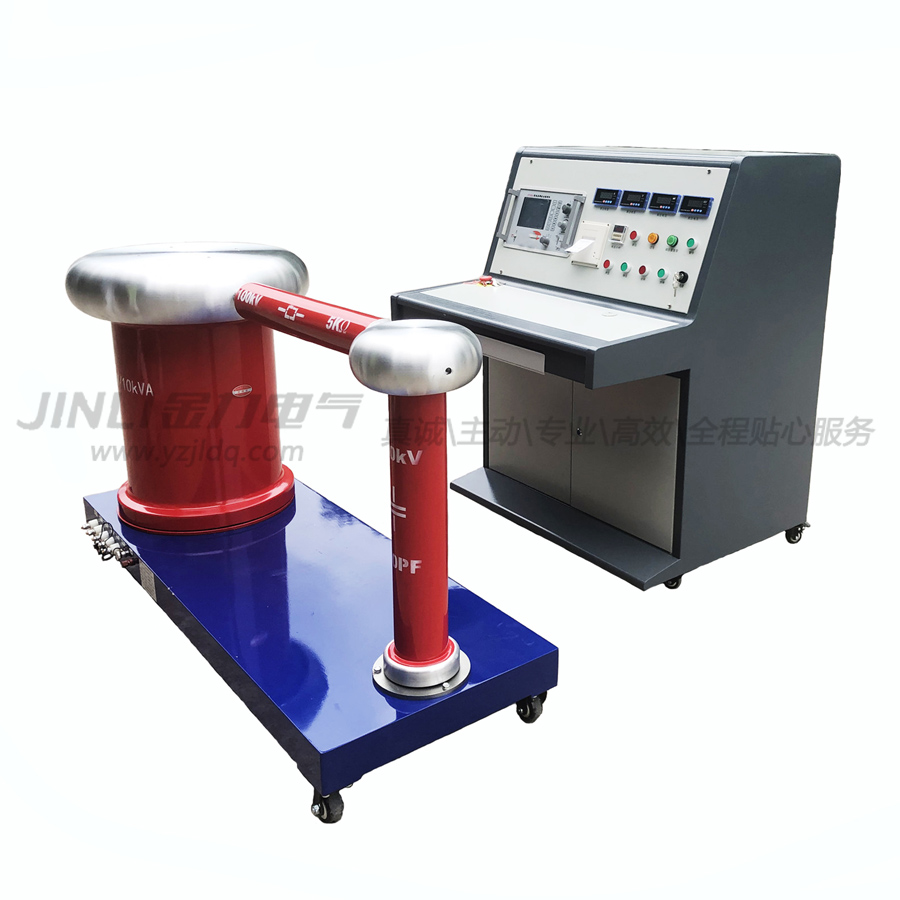

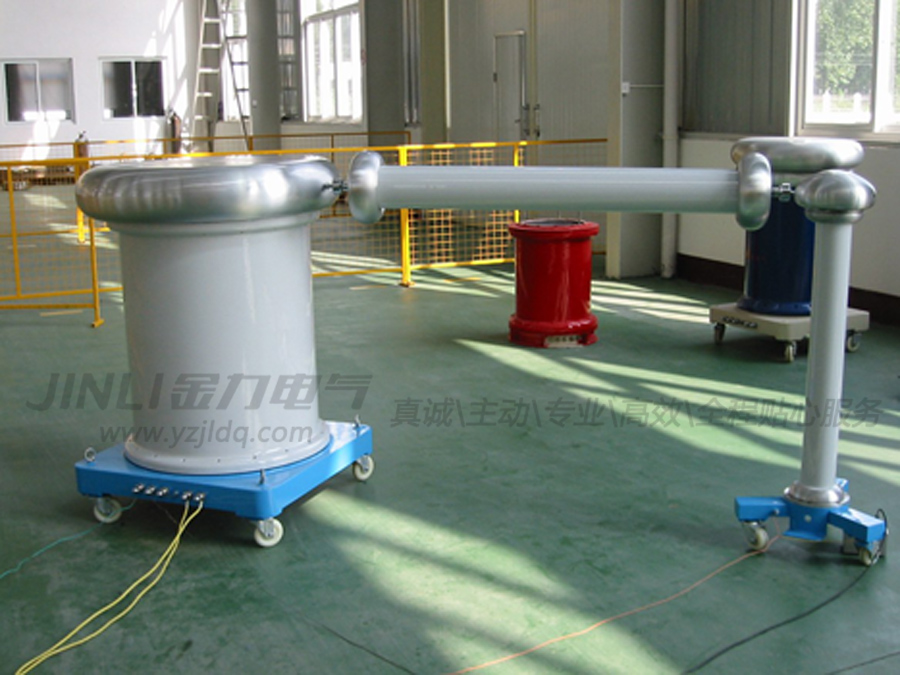

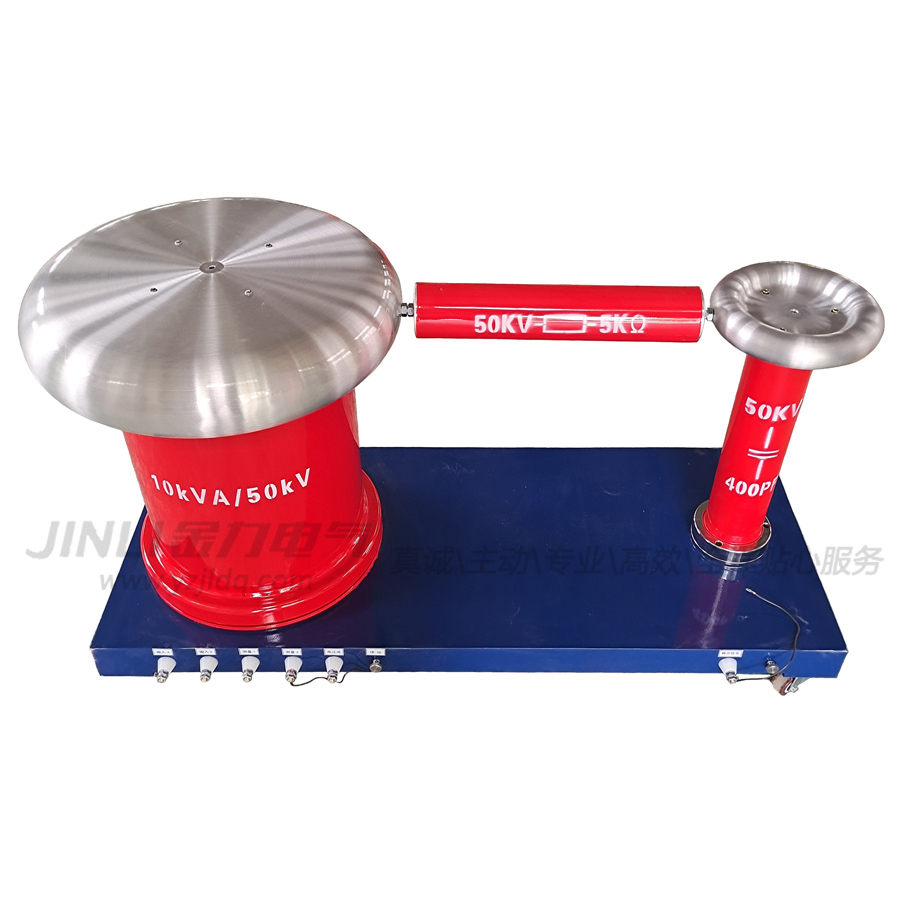

JL1005无局部放电工频试验变压器

添加时间:2022-01-11 17:42:10   浏览次数:1242

产品简介:

JL1005系列无局部放电工频试验变压器主要用于检验各种绝缘材料,绝缘结构和电工产品等耐受工频电压的绝缘水平,也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

50-1200KV无局部放电工频试验变压器,主要技术性能处于国内先进地位,达到国际同类产品的先进水平。

产品特性:

◆ 成套设备配置性强,电压容量系列齐全,功能完善。
◆ 成功研制无局部放电环氧绝缘筒,局部放电量小。
◆ 阻抗电压低,优于国标规定。

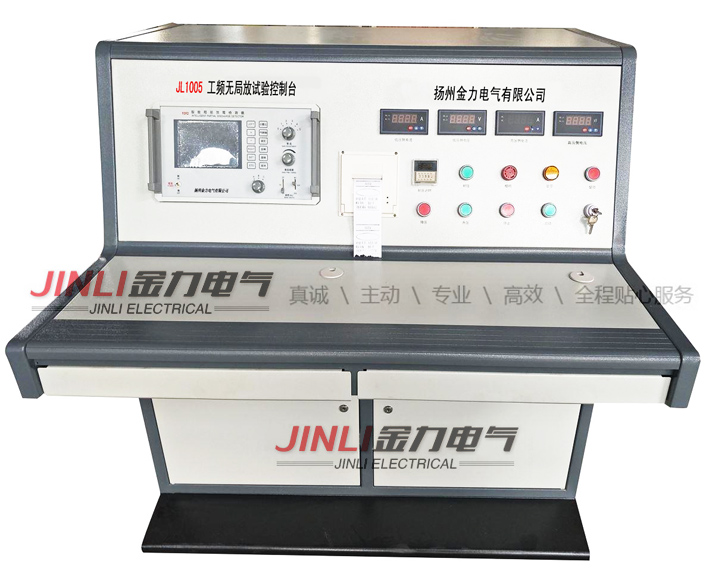

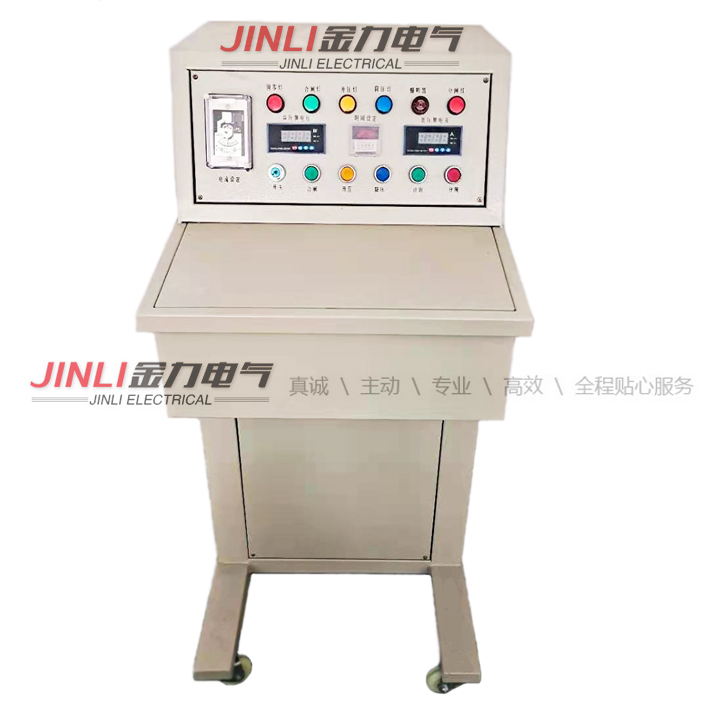

◆ 采用自动控制技术,自动化程度高,抗干扰能力强。
◆ 采用快速电子保护装置,可靠性高。

产品参数:

型号规格额定容量(kVA)高压电压(kV)低压电压(kV)D × H(mm)重量(kg)

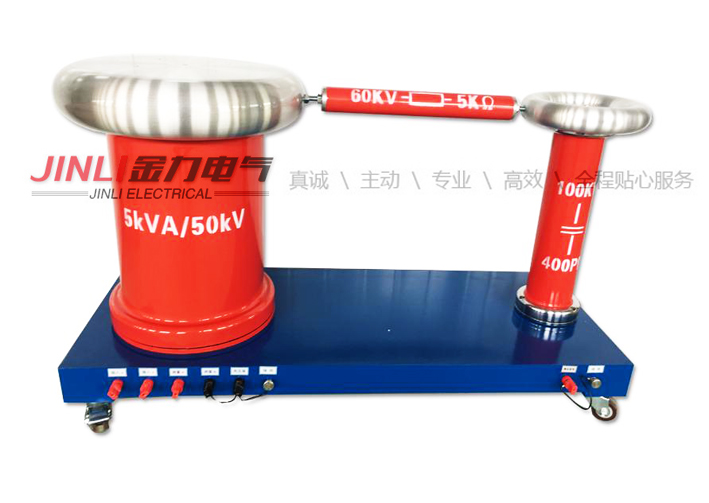

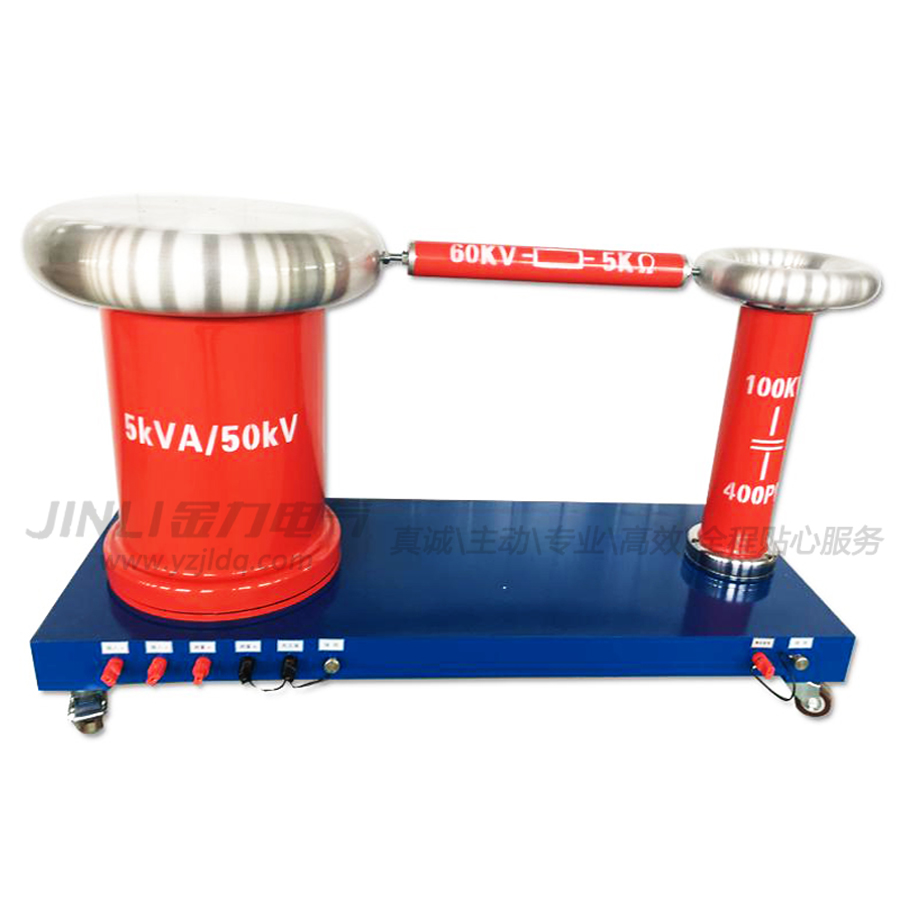

JL1005-5/505500.22320 × 43165
JL1005-10/100101000.22570 × 725165
JL1005-30/100301000.38800 × 1036315
JL1005-15/150151500.381165 × 1667695
JL1005-50/250502500.381280 × 19701100
JL1005-100/1001001000.381130 × 14851350
JL1005-100/1501001500.381800 × 19531980
JL1005-200/2002002000.62500 × 24454500
JL1005-150/2501502500.62150 × 24434230
JL1005-250/2502502500.62500 × 25556100
JL1005-1000/25010002503、6、103600 × 280012000
JL1005-300/3003003003、62600 × 33006280
JL1005-450/3004503003、63050 × 29208000
JL1005-600/3006003003、62600 × 346010600
JL1005-800/4008004003、6、103600 × 480014000
JL1005-1200/40012004003、6、103600 × 487519000
JL1005-100/5001005003、6、103300 × 53008100
JL1005-250/5002505003、6、103600 × 520011600
JL1005-200/5002005003、6、103300 × 53008800
JL1005-500/5005005003、6、103600 × 521023540
JL1005-1000/50010005003、6、103600 × 530025400
JL1005-2200/55022005506、103600 × 600036000
JL1005-2000/50020005006、103600 × 540034880
型号规格额定容量(kVA)高压电压(kV)低压电压(kV)D(mm)D × H(mm)重量(kg)
JL1005-5/2×5051000.38φ270φ415 × 1074110
JL1005-10/2×80101600.38φ327φ470 × 1219150
JL1005-20/2×100202000.38φ600φ900 × 2100200
JL1005-100/2×1001002000.38φ830φ1290 × 35002680
JL1005-45/2×200454000.38φ830φ1290 × 32551730
JL1005-150/2×1251502500.38φ1100φ1600 × 35004770
JL1005-25/2×125252500.38φ680φ1200 × 2120870
JL1005-45/2×150453000.38φ830φ1420 × 25002530
JL1005-150/2×1501503000.38φ1100φ1600 × 40005000
JL1005-300/2×1503003000.38φ1100φ1600 × 40007880
JL1005-100/2×2001004000.38φ1100φ1500 × 36204280
JL1005-250/2×2502505000.6、3、6φ1600φ2600 × 558015800
JL1005-500/2×2505005000.6、3、6φ1600φ2600 × 558016400
JL1005-300/2×3003006000.6、3、6φ1600φ2050 × 620516700
JL1005-600/2×3006006003、6φ2030φ3300 × 839519000
JL1005-750/2×3757507203、6φ2360φ3600 × 839538400
JL1005-200/2×50020010003、6、10φ1600φ3600 × 835012400
JL1005-1000/2×500100010003、6、10φ2450φ4500 × 1180048500
JL1005-2000/2×500200010003、6、10φ2450φ4500 × 1350042000
JL1005-2400/2×40024008003、6、10φ2500φ3500 × 1100050000
JL1005-1200/3×400120012003、6、10φ2500φ4500 × 1400062000
JL1005-2400/3×400240012003、6、10φ2500φ4500 × 1500070000
